簡介
在殘留邊帶調製中，除了傳送一個邊帶外，還保留了另外一個邊帶的一部分。對於具有低頻及直流分量的調製信號，用濾波法實現單邊帶調製時所需要的過渡帶無限陡的理想濾波器，在殘留邊帶調製中已不再需要，這就避免了實現上的困難。

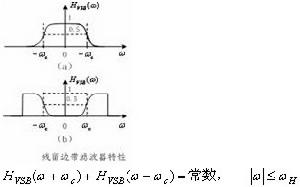

用濾波法實現殘留邊帶調製的原理圖如圖
殘留邊帶調製圖中的為殘留邊帶濾波器，其特性應按殘留邊帶調製的要求來進行設計。為了保證相干解調時無失真地得到調製信號，殘留邊帶濾波器的傳輸函式 必須滿足：
殘留邊帶調製它的幾何含義是，殘留邊帶濾波器的傳輸函式在載頻附近必須具有互補對稱性，它可以看作是對截止頻率為的理想濾波器的進行“平滑”的結果，習慣上，稱這種“平滑”為“滾降”。顯然，由於“滾降”，濾波器截止頻率特性的“陡度”變緩，實現難度降低，但濾波器的頻寬變寬。
殘留邊帶信號顯然也不能簡單地採用包絡檢波，而必須採用圖3-16所示的相干解調。
由於VSB基本性能接近SSB，而VSB調製中的邊帶濾波器比SSB中的邊帶濾波器容易實現，所以VSB調製在廣播電視、通信等系統中得到廣泛套用。
