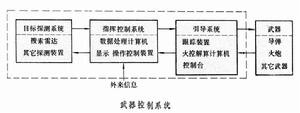

武器控制系統,自動收集和處理武器控制所需的信息和控制武器有效摧毀目標的人-機系統。武器控制系統(見圖)由目標探測系統、指揮控制系統、引導系統和通信系統組成。

武器控制系統

武器控制系統武器控制系統
目標探測系統 包括搜尋雷達和光學、紅外等探測設備,其功用是對周圍空域監視,以收集目標的信息。
指揮控制系統 包括數據處理計算機、顯示和操作控制設備,其功用是對信息進行綜合處理,識別敵我,判斷威脅,顯示作戰態勢,人工或自動決策,分配目標,也可直接控制武器射擊。
引導系統 包括目標跟蹤裝置,如跟蹤雷達和光電儀、火控解算計算機和控制台,其功用是精確測定目標和武器的位置及速度,計算出控制指令,對武器實施控制。
通信系統 包括有線或無線通信設備,其功用是傳遞各組成部分之間的信息。
以指令制導的防空飛彈控制系統的工作過程是:搜尋雷達發現目標後,由敵我識別系統進行識別,將信息送至數據處理計算機,進行跟蹤濾波,計算出威脅的程度和可能的攔擊方案。在綜合顯示器上顯示原始視頻或處理後的字符圖像。在指揮員下定決心後,將指定的目標數據送給制導雷達。制導雷達捕獲和跟蹤目標,將精確的目標坐標數據送給指令計算機,算出武器瞄準位置的指令,控制飛彈發射。飛彈發射後,制導雷達不斷地測出目標和飛彈的相對位置。指令計算機求出飛彈的偏差,形成修正指令,控制飛彈按要求的軌跡飛行,直至命中目標。
現代戰爭要求多種武器聯合作戰和實施統一指揮。因此,武器控制也由單一的武器控制系統發展為多種武器的聯合控制系統。它有多種探測和跟蹤設備,可以控制多種武器,對多個目標實施攻擊,如區域防空的地面武器控制系統,包括高、中、低空的搜尋雷達、多種制導雷達和炮瞄雷達、各種通信設備和計算機,通過指揮控制中心結合成一個統一的火力控制網。
現代武器控制系統的特點是:①精度高;②抗干擾能力強;③反應速度快;④機動性大。現代武器控制系統已發展成為複雜的電子系統。因此系統的建立必須套用系統工程的科學方法,即根據武器的要求確定系統的總目標,然後進行系統的分析,結合解決各方面的互相關聯的控制武器問題,使整個系統的效費比為最佳。運用系統工程解決的問題包括:對各種方案的分析、比較;對戰術、技術和經濟效果的預測;對系統精度的分析和合理分配;對系統抗干擾能力的分析和各單元頻段的選擇;最佳引導方法的研究和對技術更新的適應性考慮等。
