簡介
步進制電話交換機步進制電話交換機是由選擇器和繼電器組成的一種自動電話交換機
簡史
步進制電話交換機1889年美國人A.B.史端喬發明步進制電話交換機的關鍵部件三磁鐵上升旋轉型選擇器。1892年第一個史端喬步進制電話局投入使用。1909年德國西門子公司對史端喬步進制電話交換機作了改進，主要是將三磁鐵上升旋轉型選擇器改為二磁鐵的選擇器，製成西門子步進制電話交換機。英國在史端喬步進制電話交換機上增加了指揮機，使其具有間接控制的優點。中國於1925年在天津裝用西門子步進制電話交換機，以後又陸續在青島、南京等地裝用史端喬步進制電話交換機。50年代後期起中國生產JZB-1A型步進制電話交換機，80年代之前在國內得到廣泛使用。
步進制電話交換機利用選擇器完成通話接續過程。選擇器有旋轉型選擇器和上升旋轉型選擇器兩種。最簡單的上升旋轉型選擇器(圖2) 有一個軸，軸的周圍有10層弧線，每層弧線含有10個接點。軸上裝有弧刷，能在各層弧線間上下移動，同時也能沿弧線水平旋轉，與各接點相連線。例如，當主叫電話用戶撥叫25號時,弧刷即上升兩步到第二層弧線上,再旋轉5步,停在25號接點的位置，使主叫用戶同25號用戶（被叫用戶）的電話接通。

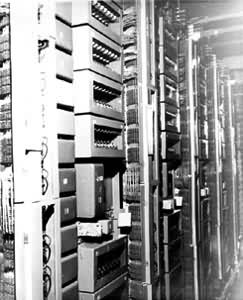

步進制電話交換機機房為了在步進制交換機中完成用戶間的接續通話，根據需要一般將多個選擇器組成若干級，以分擔選擇出線和選擇用戶號碼的任務。如果用戶數在100號以內,只需兩位撥號。裝設一個 100線的上升旋轉型選擇器（選擇器用在這種位置時叫做終接器）,就可以使100號中某一用戶呼叫其他用戶。但是每個用戶必須有一個專用的終接器。為了節省終接器並提高它的利用率，可設定少量終接器供所有用戶公用，並在每個用戶電話機與終接器之間加裝一個只旋轉而不上升的選擇器,叫做預選器(圖3)。當用戶摘機呼叫時,預選器自動旋轉尋找空閒的終接器，然後即可按用戶所撥號碼使終接器選接到被叫用戶。當用戶數大於 100但不超過1000時，須用三位撥號,可將每100號用戶作為一組增加一級選擇器，叫做選組器。呼叫時，選組器先選被叫用戶所在的組，然後再經終接器從該組中選接被叫用戶，其中繼方式如圖4。依同理,用戶數大於1000但不超過10000時，則須採用四位制,仍按分組辦法，由第一級選組器選千位號，第二級選組器選百位號，終接器選被叫用戶的十位和個位號碼。顯然，每增一位撥號，局內就相應增加一級選擇器。
優缺點
步進制電話交換機的優點是:電路簡單,每個選擇器都有各自的話路部分和控制部分，發生故障時影響面小。缺點是：接續速度慢，機件易磨損，雜音大，號碼編排不靈活，線群利用度小。步進制電話交換機不具備迂迴中繼功能，難以構成經濟、安全、靈活的電話網,尤其難以構成規模較大的電話網,也不適應數據、傳真等通信業務的需要。因此逐漸被縱橫制電話交換機和存儲程式控制電子交換機所代替。
接續原理
步進制自動交換機完成通話接續的最大特點是用戶撥號產生的直流脈衝直接控制各級選組器的選線接續動作。例如組成數千門單局制的交換局時，假設用戶所撥被叫用戶號碼為2345，則第一位脈衝“2”由第一選組器吸收選到第二千號組，第二位脈衝“3”由第二選組器吸收選接到第三百號組，第三、四位脈衝“4”和“5”由終接器吸收，在該百號組內選十位和個位，從而到達被叫用戶。如被叫用戶空閒，則傳送鈴流，用戶摘機應答，雙方用戶即可通話。單局制局使用兩級選組器和終接器，最大局容量可達8 000個用戶。
步進制自動交換機另一特點是控制接續部件和通話電路部件合裝在各選組器和終接器中。因此用戶在撥號和通話過程中所占用的那些控制接續部件都要被占用直到通話完了，然後才能復原。顯然這種方式存在資源浪費現象。
多局制市內電話交換網
步進制自動交換機可方便地組成多局制市話網。在多局制網情況下，如果用戶號碼長度為5位數字，第一位數字表示局號，其餘4位數字為用戶號碼。網中最多可設8個市話分局，每個分局容量為一萬號。全網用戶總容量為8萬號。此時每個市話分局中有三級選組器。若市話網範圍擴大或容量增加時可組成多局匯接制市話網，此時號碼長度為6位，前2位數字為局號，後4位數字為用戶號碼。相應地每個市話分局中需再增加一級選組，共設四級選組器。由於市話網編號計畫中規定首位數字只允許使用2～9，故6位號長的多局制市話網的總容量為80萬號。
功能
步進制自動交換機的交換功能較為完善，除上述主要接續功能外，它還具有以下的配合功能和輔助功能：①經供電橋路向雙方用戶供給通話電源；②具備靈活的通話復原方式，即可以具備主叫控制，被叫控制、雙方互不控制三種復原方式；③具有單式計次、複式計次的通話計次功能；④具有專用的配合設備，可圓滿地完成長途全自動、半自動的來去話接續；⑤經配合設備可與其它制式交換機在網中配合工作；⑥具有特種服務業務功能，可自動接通各類特種服務業務設備；⑦具有自動測試系統，可配合測量台，完成對用戶設備的測試；⑧可接入各類制式的用戶電話交換機；⑨可接入投幣式電話機。
套用趨勢
在自動電話網發展初期，廣泛套用步進制自動交換機。曾長期在市話網和地區網中套用。在專用網中，用步進制自動交換機做為用戶交換機也很廣泛。
隨著電話交換技術的發展，由於步進制自動交換機存在著接續速度慢、雜音大、機鍵易磨損需經常調整、維護工作量大等缺點，與縱橫制自動交換機及程控交換機相比，已不適應長途自動化、非話業務交換和不斷增加的新業務要求，因此，我國電信發展技術政策已確定不再生產和使用步進制自動交換機。
