正拉強度（normal tensile strength）
指卷材承受法向拉力的能力，以MPa表示。
正拉強度測試
A.1 原理
將經標準養護的粘接試樣用（25±5）mm/min的速度作正向拉伸，試樣示意見圖A.1。

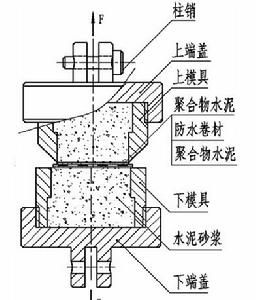

原理圖A.1正拉強度試驗試樣示意圖

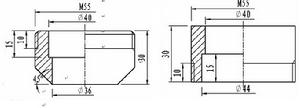

上下模具圖A.2上模具圖A.3下模具

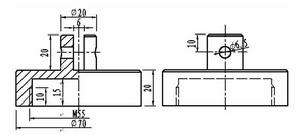

上下端蓋圖A.4上下端蓋
A.2 試驗設備及材料
拉力機一台（量程≥2000N，保證拉伸力測試值在量程的20%～80%之間，精度1%）；
正垃強度試驗模具（見圖A.2、圖A.3、圖A.4、圖A.5，材質：鋼，具有足夠剛度，可重複利用）；
鋼絲繩、卡子、鋼絲刷、膩刀。
A.3 試樣製備
A.3.1 模組製作
用矽酸鹽水泥（P.O32.5R）、標準砂、水，按重量比1: 2.5:0.55拌合均勻，分別加入上模具和下模具中。人工插搗,插搗至表面出漿為止，刮除多餘砂漿並抹平，在標準養護室［溫度為（20±3）℃、濕度為90%以上］靜止24h，然後用鋼絲刷刷去與卷材貼上端面的水泥漿膜，並將表面處理乾淨，無附著物，處理面保證濕潤，無明水（可適當加水濕潤），直接粘接卷材。
A.3.2 試樣粘接
A.3.2.1 按5.2.1的規定裁取卷材試片；
A.3.2.2 將模組粘接卷材面金屬部分塗一薄層石蠟，注意石蠟不要塗到砂漿面上。按廠家提供的配套聚合物及其要求製作聚合物水泥。用膩刀將裁好的卷材一表面及下模組上平面分別塗刮聚合物水泥，塗刮應適當用力，保證聚合物水泥完全浸入卷材表面空隙，然後將卷材與下模組對心粘接並排氣壓實，保證卷材與下模組粘接率100%，放置15min；向卷材另一表面及上模組下平面分別塗刮聚合物水泥，塗刮辦法同上，然後將上模組與卷材對心粘接並排氣壓實，保證上模組與卷材粘接率100%。
A.3.2.3清除多餘的聚合物水泥，標準養護室中養護，養護齡期為7d。
A.4 試驗程式
A.4.1 小心將試件裝配好，上拉力機用（25±5）mm/min的速度分別對每塊試樣作正向拉伸；
A.4.2 記錄每一樣塊的最大拉伸力。
A.5 計算
正拉強度（MPa）=最大拉伸力(N)/ 有效面積（1017mm2）
A.6 結果評定
以3個試樣的算術平均值符合標準規定為合格。發生畸小值判定是操作原因的，允許用備用試件補做。
