檢驗平台

檢驗平台

檢驗平台適用於各種檢驗工作,精密測量用的基準平面;用於工具機機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,並作精密劃線,在機械製造中也是不可缺少的基本工具。按國家標準計量檢定規程執行,分別為00,0,1,2,3級四個級別。材料:高強度鑄鐵HT200-300。工作面硬度:HB170-240。

檢驗平台技術要求參數

鑄鐵檢驗平板(鑄鐵檢驗平台)按其結構分為筋板式和箱體式,工作面有長方形、正方形和圓形。鑄鐵檢驗平板優點:長時間使用磨損後,可以通過調試、或刮研恢復其精度。檢驗平板規格:100×100-3000×6000,材料:高強度鑄鐵HT200-300,工作面硬度:HB170-240,精度:按國家標準計量檢定規程執行,分別為0,1,2,3級四個級別。檢驗平板表面質量檢驗:用塗色發檢驗。0級1級平板在每邊為25毫米平方的範圍內不少於25點,2級不少於20點,3級不少於12點。

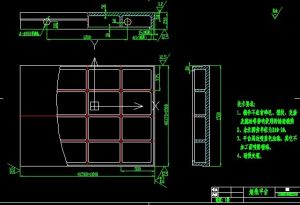

檢驗平台結構圖示檢驗平台結構圖示

檢驗平板適用於各種檢驗工作,精密測量用的基準平面;用於工具機機械檢驗測量基準;檢查零件的尺寸精度或形為偏差,並作緊密劃線,在機械製造中也是不可缺少的基本工具。

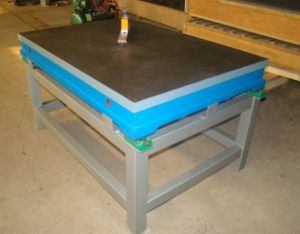

鑄鐵檢驗平板鑄鐵檢驗平板
檢驗平台標準規格參數
200×300 500x600 1000x1200 1000x2000 2500x5000
300x400 500x800 1000x1500 2000x3000 2500x6000
400x500 600x900 1500x2000 2000x4000 3000x6000
500x500 750x1000 1500x3000 2000x6000 3000x8000

檢驗平台安裝知識

※支架安裝:鑄鐵平台輕放到支架上、調整支架上的微調螺栓至到鑄鐵平台水平。支架可減輕檢驗人員的勞動強度。支架高度一般在500-600mm左右。
地錨器安裝:鑄鐵平台可以設計地錨器安裝,首先用戶根據鑄鐵平台的圖紙做好地基和預埋孔,然後把地錨器放到提前設定的預留孔里,將鑄鐵平台調整水平。
※墊鐵安裝:鑄鐵平台調至水平、負荷均勻分布於各支點上。環境溫度(20±5)℃。使用時應避免振動。鑄鐵平台採用墊鐵安裝的優點,安裝快捷、移動方便。
※地腳螺栓安裝:鑄鐵平台根據用戶的要求設計安裝方式,地腳螺栓安裝
※安裝程式:
※將調整墊鐵放在適當的位置,將螺栓放進地基的孔內;將平台吊到位後,在適當高度將螺栓投入地腳螺栓孔內,擰上螺母后放在墊板上,找正位置取下滑座上固定裝置,並將平台清洗乾淨。
※用水平儀對機器進行調整,水平儀應放置在導軌上。
※擺正地腳螺栓,向孔內灌注混凝土。
※待凝固後,調整平台安裝精度,使其在水平偏差不大於0.05/1000mm的條件下,緊固地腳螺栓,並對平台底面四周用水泥抹平。

檢驗平台/檢驗平板變形因素:

※鑄鐵平台/鑄鐵平板鑄造時外界環境驟變造成鑄鐵平板變形,例如:溫度驟冷驟熱是鑄鐵平板冷卻不均勻造成變形。
※鑄鐵平台/鑄鐵平板使用方法不當造成變形,例如:碰撞、壓砸、摔碰擠壓等都可能造成平板變形。
※鑄鐵平台/鑄鐵平板維護保養不當造成變形,例如:存放時將其它重物放在平板上,長期使平板受力不均勻造成變形,
※鑄鐵平台鑄造工藝及不規範圖紙設計不合理造成變形。
※鑄鐵平台/鑄鐵平板冷卻過程中產生的鑄造應力超過了材料在該溫度下的屈服強度,產生殘留導致變形。
※平板模具是鑄造產品的基礎,模具存放不規範直接導致平板變形。模具的存放,要注意環境、放置地面的傾斜、凸凹不平等。

檢驗平板工作面的平面度
檢驗平板工作面的平面度是指包容平板實際工作面且距離為最小的兩平行平面間的距離,其值可按對角線法、環線法的檢定結果進行“基面變換”求得。平板工作面的平面度是衡量平板質量的主要精度指標。按平板工作面平面度的公差允許值確定出平板準確級別,因此必須重視平板工作面平面度的檢定。平板平面度檢定的準確度是平板使用質量的保證。線點布置、重合度、檢定工具檢定的不確定度、檢定方法、評定原則、數據處理是平板平面度檢定準確度的關鍵。平板工作面平面度檢定時注意這些問題,有助於檢定質量的提高。

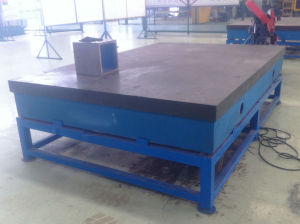

檢驗平台適用於各種檢驗工作,採用HT250鑄造。檢驗平台適用於各種檢驗工作,採用HT250鑄造

檢驗平板工作面的平面度

檢驗平板 工作面的平面度是指包容平板實際工作面且距離為最小的兩平行平面間的距離,其值可按對角線法、環線法的檢定結果進行“基面變換”求得。平板工作面的平面度是衡量平板質量的主要精度指標。按平板工作面平面度的公差允許值確定出平板準確級別,因此必須重視平板工作面平面度的檢定。平板平面度檢定的準確度是平板使用質量的保證。線點布置、重合度、檢定工具檢定的不確定度、檢定方法、評定原則、數據處理是平板平面度檢定準確度的關鍵。平板工作面平面度檢定時注意這些問題,有助於檢定質量的提高。

檢驗平板檢定條件與要求

溫度與溫度變化平板檢定對溫度有何要求。檢定增加了00級平板給定溫度(20±3)℃要求,要求00級、0級平板檢定溫度變化不得超過1℃/h。
