材料要求
鑄鐵檢驗平板材料的要求是:
2)技術要求:鑄件無砂眼、氣孔、裂紋、夾渣、及縮松等缺陷。直徑小於15mm的缺陷,允許用相似硬度的同種材料填充。
3)硬度 硬度為180~220HBS。
4)熱處理 應力是使平板變形的根本原因。因此在製造過程中,必須消除平板的應力。為此有兩種方法:一是天然時效;二是熱處理。由於天然時效要用幾年時間,而且不夠可靠。所以不宜採用。利用熱處理方法時,常用的時效處理要求是;保溫時間25h,以便使殘餘應力即一次應力充分釋放;降溫時間應多餘100h,以便消除冷卻溫差較大產生的二次應力。
詳細介紹

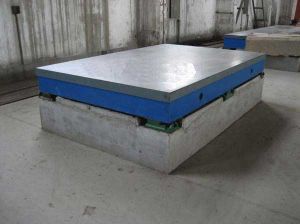

鑄鐵檢驗平板別稱:鑄鐵檢驗平板又稱為:檢驗平台、精密檢驗平板、鑄鐵精密檢驗平板、鑄鐵檢驗平台、檢驗平板。
鑄鐵檢驗平板精度:
鑄鐵檢驗平板按國家標準計量檢定規程執行,分別為0,1,2,3級四個級別。
鑄鐵檢驗平板材料:
鑄鐵檢驗平板由高強度鑄鐵HT200-HT300製造,工作面硬度:HB170-240 。
平板用途
鑄鐵檢驗平板 適用於各種檢驗工作,精密測量用的基準平面;檢查零件的尺寸精度或形為偏差,並作緊密劃線,在機械製造中也是不可缺少的基本工具。專用於塗色法的鑄鐵檢驗平板工作面需刮研;其他用途的檢驗平板(檢驗平台)工作面需刮、磨或研;鑄鐵檢驗平板是以塗色法檢測工件平直度或作為檢驗工作的輔助工具實現各種測量時起到了基準定位面作用。表面質量檢驗
用塗色發檢驗。0級1級平板在每邊為25毫米平方的範圍內不少於25點,2級不少於20點,3級不少於12點。常規規格
①100mm×200mm-------------400mm×400mm精度為0級、1級、2級。②400mm×600mm-------------1500mm×2500mm精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
200×200-2000×4000(特殊規格根據需方圖紙製作或雙方商定生產加工)
鑄鐵檢驗平板規格(長×寬) | 精度等級 | |||
0級 | 1級 | 2級 | 3級 | |
平面度公差 | ||||
200×200 | 5 | 10 | 20.5 | |
200×300 | 5.5 | 11 | 22 | |
300×300 | 5.5 | 11 | 22 | |
300×400 | 6 | 12 | 24 | |
400×400 | 6.5 | 12.5 | 25 | |
400×500 | 6.5 | 13 | 26 | 66 |
400×600 | 7 | 14 | 27.5 | 70 |
500×500 | 6.8 | 14 | 28 | 68 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
600×900 | 8.3 | 16.5 | 33 | 83 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | | 20 | 40 | 97 |
1000×1200 | | 20.5 | 41 | 103 |
1000×1500 | | 22 | 45 | 112 |
1000×2000 | | 26 | 52 | 130 |
1500×2000 | | 28 | 56 | 140 |
1500×3000 | | | 70 | 174 |
2000×3000 | | | 74 | 184 |
2000×4000 | | | 88 | 219 |
