橫擔是桿塔中重要的組成部分,它的作用是用來安裝絕緣子及金具,以支承導線、避雷線,並使之按規定保持一定的安全距離。

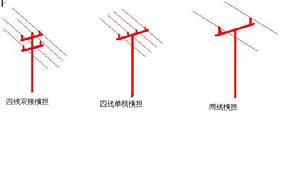

橫擔分類
按用途可分為:直線橫擔;轉角橫擔;耐張橫擔。
按材料可分為:鐵橫擔;瓷橫擔;合成絕緣橫擔。
橫擔使用
直線橫擔:只考慮在正常未斷線情況下,承受導線的垂直荷重和水平荷重;
耐張橫擔:承受導線垂直和水平荷重外,還將承受導線 的拉力差;
轉角橫擔:除承受導線的垂直和水平荷重外,還將承受較大的單側導線拉力。
根據橫擔的受力情況,對直線桿或15以下的轉角桿採用單橫擔,而轉角在15度以上的轉角桿、耐張桿、終端桿、分支桿皆採用雙橫擔。
橫擔一般安裝在距桿頂300mm處,直線橫擔應裝在受電側,轉角桿、終端桿、分支桿的橫擔應裝在拉線側。
