桃林口水庫

桃林口水庫

桃林口水庫位於河北省秦皇島市青龍縣二道河村灤河支流的青龍河上,是一座以供水、灌溉、發電等綜合利用的大(II)型水利樞紐工程,工程等級為II級。

基本信息

簡介

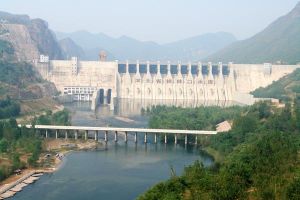

桃林口水庫桃林口水庫
桃林口景區位於著名旅遊勝地秦皇島市西北部,是依託國家大型水利樞紐工程桃林口水庫工程景觀和周邊自然景觀、人文景觀建成的風景旅遊區。區域內大壩巍峨、碧水如錦,奇峰林立,空氣清新、百鳥爭鳴,有“小三峽”的奇秀,有“灕江水”的澄澈,有“天然氧吧”的美譽,雄偉的大壩與古老的長城遙相輝映,構成一幅藍天白雲下玉帶系明珠的美麗畫卷。
挑戰極限是現代休閒運動的新亮點。它是對自身勇氣、毅力、承受力等多方面素質的考驗。桃林口景區“水上高空滑索”正是這樣一種休閒運動,它全長606米,落差50米,從一座高山之巔,橫跨整個庫區水面,飛往另一個制高點,體驗的是一種掠天空,領翔雲、橫空出世的速度快感。
北國地域,南國情調。桃林口景區“月亮灣”被遊客譽為“塞外小桂林”,在這裡開發的竹筏漂流,填補了秦皇島旅遊市場的空白,被譽為“秦皇島第一漂。”“月亮灣”水體清澈見底;山體霧靄流嵐,群峰籠翠且千奇百怪,“美女峰”、“神杵峰”、“臥駝峰”等自然奇觀惟妙惟肖,如鬼斧神工,更有慈祥、安寧的“臥佛峰”,頗有樂山大佛的氣度

水庫概況

河北省桃林口水庫是“八五”和“九五”期間水利部和河北省的重點建設項目,工程總投資18.04億元。水庫位於灤河主要支流青龍河上,大壩為碾壓混凝土重力壩,控制流域面積5060平方公里,總庫容8.59億立方米,主要為唐山秦皇島兩市提供農業生產和城市用水,是一座具備供水、發電、旅遊、養殖等綜合功能的現代化大型水利樞紐工程。
河北省桃林口水庫管理局正式成立於1997年8月12日,是隸屬於河北省水利廳的正處級準公益性事業單位。其下設9個管理處室,1個生產處室,2個經營處室,編制140人。多年來,水庫管理者按照管理企業化、經營商品化、服務社會化、環境優美化的現代治水思路,加強管理,改革創新,立足水電,依託水土,合理開發,最佳化調度,把桃林口水庫建設成為管理先進、設施優良、技術創新、環境幽雅的現代化管理單位。

工程簡介

流域概況

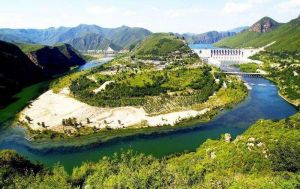

桃林口水庫桃林口水庫
桃林口水庫位於灤河主要支流青龍河上,臨近長城重要關口之一的桃林口。青龍河幹流總長246公里,流域總面積6340平方公里,桃林口水庫控制流域面積5060平方公里。流域地勢北高南低,河流蜿蜒曲折,猶如一條巨龍臥於燕山之中。青龍河發源於河北省平泉縣抬頭山鄉曹家梁村,流經遼寧省凌源縣,河北省的平泉、寬城、青龍、盧龍等縣,於灤縣石梯子村匯入灤河流入渤海。
青龍河流域屬東亞季風型氣候區,多年平均降雨量500—700毫米,多年平均天然徑流量9。6億立方米。

工程簡介

桃林口水庫是“八五”和“九五”期間水利部、河北省重點建設項目。屬於中央補助地方的大型水利樞紐工程。水庫大壩為碾壓混凝土重力壩,工程分兩期建設,一期工程壩頂工程146.5米,正常運用設計洪水為100年一遇,非常運用設計洪水為1000年一遇。總庫容8.59億立方米,水電站裝機容量2*1萬千瓦,工程總投資18.04億元。總工期6年。

電站壩段

桃林口水庫樞紐工程包括溢流壩段、底孔壩段、電站壩段、兩岸非溢流壩段和發電廠等部分。壩型採用“今包銀”碾壓混凝土重力壩。一期工程共29個壩塊,其中2個底孔壩塊,採用油壓啟閉機操作;溢流壩段設弧型閘門11扇,油壓啟閉機操作,閘墩為寬尾墩。泄水建築物採用底流消能。

工程效益

桃林口水庫工程建成後,每年可為秦皇島市提供工業、港口和城市生活用水1.82億立方米,為秦唐地區補充農業用水5.2億立方米,改善擴大灌溉面積120萬畝,對冀東地區經濟和社會發展具有十分重要的意義。

技術創新

壩型選擇:

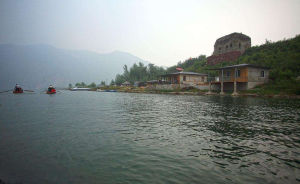

桃林口水庫桃林口水庫
在壩型設計上,桃林口水庫選擇了碾壓混凝土重力壩,並採用世界上最新的RCC施工工藝,這在我國北方水利工程建設中是首家。不僅縮短了工期,還節省了投資,經濟效益十分顯著。
建基面抬高:

根據開挖的基岩地質情況,經過專家研究,諮詢,建基面比初射抬高了4—7米,減少了開挖量和混凝土澆築量各10萬立方米,節省了投資,爭取了工期。
施工導流方案:
原施工導流設計為河床分期導流,根據主體工程由兩個單位承包的特點,經過科學論證,改為枯水期全斷面擋水圍埝隧洞導流,不僅爭取了時間,也為施工單位創造了較好的施工條件。

水力發電

桃林口水電廠位於秦皇島市青龍滿族自治縣境內灤河的主要支流青龍河上,該水電廠屬於桃林口水庫的配套工程。電廠布置在桃林口水利工程樞紐的右岸,為壩後式水電廠。一期工程裝機2×10MW,出線一回,電壓等級110KV,輸電線路30.5Km,通過青龍縣雙山子110KV變電站輸入國家電網,於1998年12月24日開始投入運行。
電廠一次主接線為單母線擴大單元接線(二機一變),電廠110KV出線一回,線路型號為LGJ-185,架空地線為GJ-50,線路鐵塔71基,水泥桿10基,共81基,線路檔距最大600米。
110KV升壓變電站的開關設備選用GIS(六氟化硫組合電器),升壓變壓器型號為SF7-25000/110,6.3KV母線選用高壓封閉母線,發電機開關選用ZN12-10/31.5型,10KV高壓開關櫃選用KYN1-10型,近區變一台(2000KVA非標),出線10KV四回,供壩上、電廠及生活區用電。
水輪機組型號HLA208-LJ-180,發電機型號SF10000-20/3250,共2台機組;發電機組勵磁設備為ZKLF-58型可控矽勵磁裝置,其參數為輸入電壓315V,輸出電壓190V,輸入電流275A,輸出電流335A;水輪機組調速設備為YWT-7500A/4型微機調速器,其參數為額定油壓4Mpa,工作容量75000N.m;電廠低壓部分出線為400V,供電廠油、水、氣三大系統照明、動力部分的正常用電。
發電機與主變保護選用微機保護,發電機保護型號為發電機差動保護WCD-6,過負荷保護WL-20,複合電壓過流保護WHY-1,低勵磁失步保護WSB-12,定子接地保護WDD-12,轉子接地保護WZD-1。變壓器保護型號為變壓器差動保護WCD-5,過負荷保護WL-20,複合電壓過流為WHY-1,變壓器零序保護WBH-9。控制部分選用常規PK-10屏,直流電源保護選用48V,控制選用220V,機組自動化選用PLC順控。
機組操作方式分為三種:A、微機監控系統;B、常規操作;C、現地操作。
水電廠行政隸屬水庫管理局,行業隸屬秦皇島市電力集團與河北省水利廳水電中心。電廠運行實行以水定電,充分利用向唐、秦二市供水進行調度安排。桃林口水電廠是河北省水利系統裝機最大的水電廠,也是第一個採用110KV、GIS設備、微機監控系統、微機調速器、高壓封閉母線、遠動、通訊新設備的現代化的水電廠。
