一、公司簡介
1.1公司介紹
杭州伺洋電子科技有限公司成立於2010年10月,公司位於杭州市高新技術產業園---杭州北部軟體園。公司註冊資金200萬,由四人人共同投資成立,是一家從事交流伺服驅動器以及交流永磁同步伺服電機及相關產品研發、生產、銷售的企業。公司產品交流伺服驅動器具有控制精度高、低頻特性好、過載能力強、速度回響快等特點,套用於針織機械、電腦繡花機、數控工具機、切割機、雕刻機、繞線機及相關產品升級改革等行業中。
1.2當前地位
目前伺服市場國外品牌占據了中國市場85%左右的份額,他們主要來自日本、德國和美國,近年來,國內的伺服品牌在成本、服務、技術上有了一定的優勢;伴隨著這幾年數控行業的大發展,他們的出貨量也保持了快速增長,積累了相對較強的實力;國產品牌產品功率範圍多在5kW以內,像時光科技公司主要是針對中大功率段伺服市場上,具有明顯優勢。國產品牌的技術路線上與日系產品接近,目前總市場占有率在10%左右。我公司的產品在國內伺服驅動器中一直處於中高端水平,特別是針對繡花機特種繡上的專用伺服驅動器,我司的產品更是達到國際先進水平,使國內企業無需依賴進口設備。打破了日系品牌壟斷進入繡花機行業。
二、產品和服務
2.1 公司現有產品

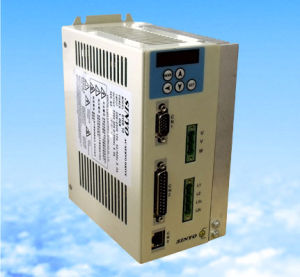

目前公司伺服系列產品有200W、400W、1000W、1.5KW、2.0KW、3.7KW,另外還有5.5KW、7.5KW正在開發。根據不同的行業,硬體電路適當調整,配套專用的伺服驅動器,包括:繡花機伺服驅動器、橫機伺服驅動器、襪機專用伺服驅動器、繞線機專用伺服驅動器、劍桿織機專用驅動器等。本公司採用TI公司的數位訊號處理器為主晶片,配合外圍數字電路,實現了全數位化。
2.2 產品性能及技術特點
公司交流伺服驅動器具有高精度的回響。電流環回響時間為75us,速度環回響時間為150us,位置環回響時間為150us,定位精度為正負一個編碼器脈衝。產品採用TI公司的數位訊號處理器為主晶片,配合外圍數字電路,實現了全數位化。核心算法全部由軟體實現,根據用戶需要,可選擇485通訊或者現場匯流排通訊。為適應惡劣環境的電壓波動,我公司設計的驅動器電壓適用範圍為160V~280V,超出了國家標準要求的產品電壓範圍為+10%~-15%規定。調速比為1:5000。
2.3盈利能力
公司從成立以來一直專注於繡花機伺服驅動系統的研發、生產、銷售,公司在行業內樹立了良好的品牌。近年來,公司通過不斷的設備改造和技術創新,擴大了公司的經營規模,改善了公司產品結構。目前,公司主要產品的市場需求量不斷擴大。公司將繼續鞏固在繡花機伺服驅動系統方面的優勢,一方面擴大產能,另一方面對產品結構以及技術進一步最佳化升級,提高產品附加值,同時開拓精密工具機伺服驅動系統產品等高端伺服驅動產品的市場。循續漸進的把本公司做強做大。
三、企業文化
以專業的知識,專心的態度,專注的精神成就品質、誠信、服務!
全面實施ISO9001:2000《質量管理體系要求》標準,將國際先進的質量管理理念與本公司生產實際相結合,引進國際先進技術與工藝,建立適合本公司運作的質量管理新體系,提升綜合管理水平,最大限度滿足客戶要求。
四、套用案例
1.引言
隨著市場競爭的日趨激烈,用戶對所需產品提出了更高的技術和更合理的性價比的要求。SINYO伺服系統以其出色的性能完成了對產品的加工過程、加工工藝和綜合性能的改造,目前在工業領域中得到了廣泛套用。本文以浙江某襪機設備廠用SINYO的SYDB系列伺服驅動器生產襪子為例,詳述了SINYO的SYDB系列伺服驅動器在襪子生產上的套用,說明了SINYO的SYDB系列伺服驅動器優良的控制性能能完全滿足彈簧製造工藝上精確、快速、穩定、可靠的要求。
2.襪機結構及原理
襪機可分為平襪機、圓襪機兩大類,平襪機的產品是成形的襪片,將襪片縫合後而成襪子,一般用來編織長統女襪,由於生產率低,很少採用。圓襪機產品為圓筒形的成形襪子,圓襪機又可分為單針筒及雙針筒兩大類。襪機形狀如下圖1所示:
襪機的結構可分以下幾個部分:
(1)傳動部分:有快速傳動輪、慢速傳動輪、開關輪等。其作用是使各機構按預定規律運動,圓襪機的針筒不僅作單向迴轉,而且在編織襪跟、襪頭時要作雙向迴轉。
(2)控制部分:有推盤、花盤、鏈條盤、大撐板、小撐板、離合器等。其作用是在編織一隻襪子過程中控制有關機件進入或退出工作,並控制針筒和轉速與轉向以及襪子的長短等。
(3)編織部分:有針筒、編織三角、挑針器、掀針器等。其作用是把紗線通過成圈機件的工作,編織成管狀襪片,圓襪機的織針配置在針筒上,導紗器固定在針筒周圍,把紗線送進編織區。針筒迴轉時受編織三角的作用上下運動,並由導紗器墊紗進行編織。在編織襪跟、襪頭時,由挑針器和掀針器對參加編織的織針進行收針和放針,使之形成袋形。
(4)給紗牽拉部分:托紗架、張力器、導紗梭子等。是在編織過程中藉助重錘、羅拉、氣流把已成行的線圈從編織區域中引出。
(5)花色機構部分:選針滾筒、選針片、提花片、底腳片、提花導紗器等。
(6)密度調節部分:總密度調節螺絲、密度調節架等。是在編織襪子時調節各部段的密度,這是通過改變織針和沉降騙的相對位置調節彎紗深度來進行的襪口的編織:編織襪口時,有的預先在羅紋機上編織好的襪口,套上襪機針筒之後再開始編織的;有的是在襪機上直接從襪口開始編織的。
襪頭、襪跟的編織:襪頭的編織特點與襪跟的編織大致相同,當襪跟開始編織時,提花滾筒停止工作,編織襪面的織針停止工作,針筒作往復運動,襪跟開始編織時,編織襪跟部分的織針逐漸減少,稱之為收針,到工藝所規定的針數為止,在編織襪跟後半部分時,參加編織襪跟的針數逐漸增加,稱之為放針,到所有襪底部分的織針參加編織為止。
伺服電機通過皮帶帶動1:3的齒輪從而帶動襪機針筒做圓周旋轉運動,速度要求最高達到333rpm(即伺服電機最高轉速1000rpm),針筒的提針動作由步進馬達完成。 運動流程:由控制器設定速度,針筒按設定的速度順時針旋轉打襪筒,而後打襪跟開始做正轉四分之三周反轉四分之三周的快速正反轉交替運動,待動作結束後以慢速做定向運動。
速度回授:通過回授分周輸出的信號作馬達實際轉速的判斷,分周輸出設定2500pulse,要求上位機系統顯示的伺服馬達實際轉速與給定轉速基本保持一致。
3.調試過程
詳細調試方式及參數設定請聯繫本公司公司技術人員。
4.結語
SINYO的SYDB系列專用襪機伺服也以其優越的性能及性價比在襪機行業具備強大的競爭力,同時也提高了襪機設備在市場上的競爭力。此襪機設備充分結合了SINYO的SYDB系列伺服的回響快、定位精確、運行平穩等優點。經過客戶的長期使用,加工出來的襪子都符合客戶要求,各項指標都達到要求,穩定性和可靠性深得用戶肯定。同時還提高了生產效率,使客戶達到最大的滿意度。
