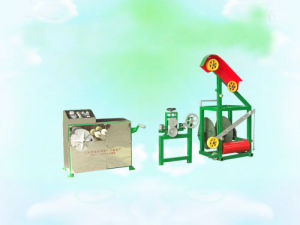

成圈機
成圈機也叫成卷機，打盤機，打扎機，打餅機，繞線機，纏繞機，成盤機。
成圈機成圈機用途
使用簡單，效率高，用途廣泛。成圈機適用於電線成圈及打扎。成圈機生產效率高、排線質量好，解決了業界小截面電線電成圈與打扎生產效率低、排線質量差的困擾。
成圈機的優越性
電線電纜生產廠家操作成圈機時，裝、卸線盤快速、方便，放線不亂線；工作過程中，自動排線、成盤成圈速度快、排線整齊、美觀；電線成圈後，可迅速綑紮與輕鬆取下，效率高，用時短。
成圈機的結構

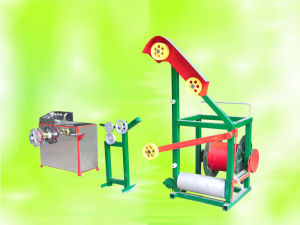

成圈機由儲線式自動漲力控制放線架、計米裝置和高速電線成圈主機三部分組成。
成圈機的各組成部分的功能
1、成圈機放線部分由儲線式自動漲力控制放線架組成
儲線式自動漲力控制放線架，採用槓桿式上盤裝置，可快速更換線盤。
2、成圈機的計米裝置
計米輪採用半米輪裝置。壓輪採用塗膠輪，計米輪與壓線輪採用單向軸承，線材只能前行而不能後退。計米器採用電子式數顯計米裝置（DY型），方便用戶設定計米輪周長，達到用戶成卷打盤計米長度之目的。
3、成圈機主機
1)採用漲力滑移式排線裝置，排線層繞速度快。
2)排線漲力靠線材自漲力，可保證排線節距不受線徑大小的影響，使線材平行排列形成層繞式卷繞收卷。
3)採用變頻控制軟啟動與自動剎車技術，在變頻器內設定一個加速時間，開機時避免加速過快把線材拉細。開機時有升速時間、正常卷繞電線時間、及降速時間，待計米數值到達設定每盤米數時，變頻器有自動剎車功能，主機啟動聯動剎車功能，使電機停止運轉。
成圈機的詳細參數設定
設備組成 |
主要參數 | GCJ100/630 | GCJ100/800ZD | GCJ100/1000ZD | GCJ100/1250ZD |
成卷主機 GCJ型 | 成卷盤外徑 | 320mm | 320mm | 320mm | 320mm |
成卷盤內徑 | 130mm | 130mm | 130mm | 130mm | |
成卷寬度 | 50－80mm | 50－80mm | 50－80mm | 50－80mm | |
動力 kw | 2.2 | 2.2 | 3 | 3 | |
變頻器 HP | 2.2 | 2.2 | 3.7 | 3.7 | |
線徑平方 | 1.5－6.0 | 1.5－6.0 | 1.5－6.0 | 1.5－6.0 | |
電子計米器 | KJX型 | KJX型 | KJX型 | KJX型 | |
剎車控制 | 變頻功能 | 變頻功能 | 變頻功能 | 變頻功能 | |
排線形式 | 雙光槓 | 雙光槓 | 雙光槓 | 雙光槓 | |
收卷轉速 | 0－500轉/分 | 0－500轉/分 | 0－500轉/分 | 0－500轉/分 | |
一分鐘 | 一盤 | 一盤 | 一盤 | 一盤 | |
單向計米機DJM型 | 導輪直徑 | 250mm | 250mm | 250mm | 250mm |
計米輪直徑 | 159mm | 159mm | 159mm | 159mm | |
壓輪材質 | 尼龍 | 尼龍 | 尼龍 | 尼龍 | |
計米裝置 | 近接開關 | 近接開關 | 近接開關 | 近接開關 | |
計米裝置電壓 | 12V | 12V | 12V | 12V | |
自動漲緊放線機ZFX型 | 盤具範圍 | PN400-630 | PN630-800 | PN800-1000 | PN800-1250 |
剎車裝置 | 懸臂機械式 | 懸臂機械式 | 懸臂機械式 | 懸臂機械式 | |
升降動力 |
| 1.5kw－4級 | 1.5kw－4級 | 1.5kw－4級 | |
放線盤升降形式 |
| 絲槓式 | 絲槓式 | 絲槓式 | |
安盤具形式 | 有軸式 | 有軸式 | 有軸式 | 有軸式 |
成圈機的維護保養
1、排線導輪桿工作時需要加注潤滑油，使其有一定的潤滑油膜。
2、軸承應運轉500小時加注一次潤滑油油脂。
3、自動漲緊放線機升降絲槓部件、蝸輪蝸桿部件，根據使用情況加注潤滑油。
4、自動漲緊放線機上的懸臂儲線輪、固定輪，應每月加注一次潤滑油。
