1、有紙壓力記錄儀概述
圓圖記錄儀是一款可以直接記錄壓力信號的記錄儀，該記錄儀成圓形，記錄儀有個接口，可以直接安裝在管道上，在圓圖記錄儀的裡面有一張圓形的紙張，在紙張上面有一個指針式的針頭，該針頭根據現場的壓力不同而在紙上畫出不同的曲線，該紙張要每天換一次，一張可以記錄24小時，
這是一種古老的壓力記錄儀，該記錄儀的準確性並不是很高，隨著工業技術的不斷發展，目前又出現了一款有紙壓力記錄儀，該記錄儀也可以實現現場列印的功能
2、新的有紙壓力記錄儀概述

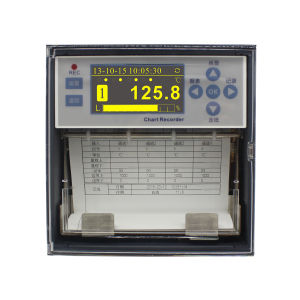

新一代的原圖記錄儀稱為R1000有紙記錄儀，該記錄儀和壓力變送器就能夠實現現場列印的功能，而且該記錄儀的精度比較，功能比較多，不但可以記錄現場的壓力，還可以記錄現場的溫度等等，真正的做到，集多功能一體化，實現了方便簡便的功能
有紙記錄儀3、工作原理及特點簡介
每路輸入信號經程控放大，24位解析度A/D轉換，光電隔離送至單片機處理。從而徹底消除了各輸入通道之間的干擾，消除了輸入通道與CPU之間的干擾。使用高精度數字溫度感測器，進行熱電偶的冷端溫度補償。為了提高長期穩定性，本記錄儀放棄了傳統的用電位器調整放大倍數及零點的方法，代之以軟體程式調校法，並實現了放大倍數的程控放大。出廠前廠方對各項參數均已調試完成。用戶可通過鍵盤設定對系統誤差進行平移校正。
4、新一代 R1000有紙壓力記錄儀的技術指標
1．輸入通道: •單點雙點 三點 四點 五點 六點 八點 •每個通道的測量信號種類可由用戶自己設定
也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離: •輸入通道之間相互隔離，無干擾。
3．顯示功能: •測量值的定點或巡迴顯示
•報警提示符及提示燈
•時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: •採用進口固定式熱敏頭，無筆墨消耗，無筆位
誤差，抗震動
•在100mm範圍內有800個熱印點
•對測量值進行趨勢記錄和數字記錄
•在記錄曲線同時列印標尺刻度及每個通道標記
•每隔100mm列印一次刻度值、當前時間和走紙速度
5．實時時間: •由鍵盤設定當前日期和時間
•即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示範圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8．輸入信號種類及測量範圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
9． 走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
•提供六組繼電器接點輸出，由用戶任意組合使用
•每個通道報警均可選擇上限、下限、差值上限、差值下限
•每個通道的報警回差可設定，繼電器動作時有指示燈提示
•繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口
【此項為擴展功能,定貨時須註明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出
【此項為擴展功能,定貨時須註明】
13．採樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F􀁹S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F􀁹S
17． 輸入阻抗: 大於10MΩ 〖註：進行電流測量時，輸入阻抗為250Ω〗
18．功率消耗: 不大於30W 2
19．正常工作環境: 溫度範圍：0～50°C 濕度範圍：10～85 % R􀁹H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 × 144 × 200 mm
22．開孔尺寸: 138+1 × 138+1 mm
