一、壓力記錄儀簡介
R2008壓力記錄儀是專門對管道或壓力容器進行壓力監測的電子數據記錄裝置。它集感測器、智慧型儀表於一體，能夠按照設定的壓力記錄時間間隔採集、記錄壓力數據。實時數據可通過現場液晶顯示，歷史數據可通過優盤讀取到計算機上，配合上位機管理軟體，對數據進行統計、分析。
二、壓力記錄儀比較
圓圖壓力記錄儀說明
1、圓圖紙易受潮，筆記不清晰
3、此產品以機械部件為主，容易磨損、生鏽，返修率和報廢率較高
4、記錄以1張紙為單位，每天需要派人取紙，人工成本高
電子式壓力記錄儀說明
Ø 內置電池，電池使用時間長達2年
Ø 無紙化、低功耗、穩定性好
Ø 體積小、集成度高、便於安裝
Ø 現場液晶準確的顯示實測壓力值
Ø 壓力記錄時間間隔：1秒--18小時，可由鍵盤輸入組態
Ø 記錄最多達10年的歷史壓力數據
Ø 內置大容量存儲器存儲數據，可存儲5000-20000個數據
Ø 通用隨身碟讀取數據
Ø 帶本安防爆
三、電子壓力記錄儀使用流程
現場壓力數據存儲於記錄儀裡面，取數據的時候 ，將隨身碟插到記錄儀上，數據自動轉存到u盤中，再將隨身碟插到電腦上，然後通過電腦中事先安裝的上位機軟體打開數據，進行查看和分析。

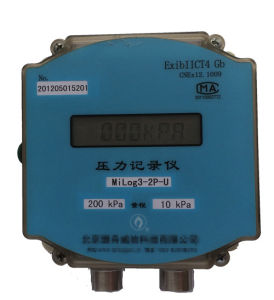

圖片清晰，讓讀者很容易的理解電子記錄儀這個概念。 四、電子壓力記錄儀軟體功能
電子壓力記錄儀附帶上位機軟體，部分功能如下：
Ø 查看數據報表i
Ø 查看壓力曲線圖
Ø 列印曲線及報表
Ø 通過篩選查看數據曲線
Ø 放大縮小等圖形分析功能
Ø 導出生成EXCEL檔案：
五、多通道壓力列印記錄儀
R1000有紙壓力記錄儀最多具有8路輸入通道，2路模擬量輸出，通道之間採用點點隔離;均可直接選擇接收多種熱電偶、熱電阻、壓力變送器、電壓、電流信號，並可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身列印的120mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，並將通道號印在各通道的軌跡旁。列印記錄功能採用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動。目前廣泛適用於冶金、醫藥、石油、化工、電力、電力等行業及科研單位。
產品和技術指標
1．輸入通道: ·單點雙點 三點 四點 五點 六點 八點
·每個通道的測量信號種類可由用戶自己設定，也可在定貨時註明。[由廠方為用戶設定好]
2．通道隔離: ·輸入通道之間相互隔離，無干擾。
3．顯示功能: ·測量值的定點或巡迴顯示
·設定參數顯示[在設定狀態下]
·報警提示符及提示燈
壓力記錄儀·時間顯示[在所有輸入信號全部關閉情況下]
4．記錄功能: ·採用進口固定式熱敏頭，無筆墨消耗，無筆位誤差，抗震動
·在100mm範圍內有800個熱印點
·對測量值進行趨勢記錄和數字記錄
·在記錄曲線同時列印標尺刻度及每個通道標記
·每隔100mm列印一次刻度值、當前時間和走紙速度
5．實時時間: ·由鍵盤設定當前日期和時間
·即使掉電,也不影響正常計時
6．曲線遷移功能: 通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。
7．標度變換功能: 對於電壓及電流輸入信號，可通過對顯示範圍的設定，實現顯示及記錄對輸入信號的線性標度。對於熱電偶及熱電阻信號顯示範圍就是其測量範圍。
8．輸入信號種類及測量範圍: 各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。
9． 走紙速度: 通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。
10．報警功能:
·提供六組繼電器接點輸出，由用戶任意組合使用
·每個通道報警均可選擇上限、下限、差值上限、差值下限
·每個通道的報警回差可設定，繼電器動作時有指示燈提示
·繼電器觸點容量：24VDC, 3A； 220VAC, 3A
11．通訊： 可提供RS232C或RS485通訊接口【此項為擴展功能,定貨時須註明】
12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出【此項為擴展功能,定貨時須註明】
13．採樣周期: 0.6S
14．數字顯示及報警精度: ±0.2%F􀁹S
15．趨勢記錄精度: ±0.2% 「兩幅」
16．數字記錄精度: ±0.2%F􀁹S
17．輸入阻抗: 大於10MΩ 〖註：進行電流測量時，輸入阻抗為250Ω〗
18．功率消耗: 不大於30W
19．正常工作環境: 溫度範圍：0～50°C 濕度範圍：10～85 % R􀁹H
20．電源電壓: 220 V; 50 Hz
21．外形尺寸: 144 × 144 × 220 mm
22．開孔尺寸: 138+1 × 138+1 mm

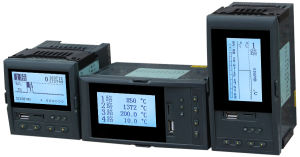

六、多通道無紙壓力記錄儀
RX4000B具有12路模擬量萬能輸入、4路模擬量變送輸出、12路報警輸出、3路配電輸出，可實現信號採集、顯示、處理、記錄、積算、報警、配電等功能；採用全中文操作界面和快速旋鈕，實現人性化操作；採用RS-232/RS-485通訊接口，可實現遠程監控；內置16MB NAND FLASH作為歷史數據的存儲介質，可通過CF卡實現數據轉存。適用於冶金、石油、化工、建材、造紙、食品、製藥、熱處理和水處理等各種工業現場。
