基本信息
日本74式坦克火控系統國別： 日本
名稱： 74式坦克火控系統
Type 74 Tank Fire Control System
研製單位： 三菱電氣公司
Mitsubishi Electric,JP
生產單位： 三菱電氣公司
Mitsubishi Electric,JP
現狀： 1989年完成生產計畫
裝備情況： 日本74式坦克
概述
用於日本戰後發展的第二代坦克——74式坦克，該坦克於1975年列入日本陸上自衛隊制式裝備。
系統組成
1.觀瞄設備
(1)J3型車長潛望式瞄準鏡 該瞄準鏡安裝在車長指揮塔正面，是晝用觀察鏡、瞄準鏡和雷射測距儀合一的潛望式瞄準鏡。
(2)J2型炮長潛望式瞄準鏡 該瞄準鏡是晝用觀察、瞄準兩用的單目潛望瞄準鏡，性能與J3型相似，觀察鏡的視場比J3型的小。
(3)J1型炮長直接瞄準鏡 該瞄準鏡為望遠式瞄準鏡，與火炮並列安裝，是炮長的輔助瞄準鏡。瞄準鏡內裝有紅外變像管(主動紅外)，夜間觀察距離約1000m。
(4)紅寶石雷射測距儀 該測距儀由日本電氣(Nippon Electric)公司製造，安裝在J3型車長潛望鏡的下部，與瞄準鏡合為一體，主要供車長使用，但車長和炮長都裝了測距按鈕，在緊急情況下炮長也可以操作使用。測距數據顯示在計算機的測距顯示窗上，在300～3000m內的數據自動輸入計算機。
2.火控計算機
該計算機由三菱電氣公司製造，是機電模擬式彈道計算機，主要供車長操作使用。它可以計算距離、炮膛磨損、藥溫、炮耳軸傾斜及兩種不同彈種(曳光脫殼穿甲彈、曳光碎甲彈)對火炮高低角的修正。除距離數據由雷射測距儀測定，在300～3000m距離內的數據自動輸入計算機外，其他數據由人工估測，通過調整計算機面板上的鏇鈕刻度手動輸入計算機，需要時，距離數據也可通過人工估測手動輸入。74式坦克彈道計算機不能計算運動目標的提前修正量，運動目標的提前量由車長目測修正，從計算機輸出的火炮高低角修正顯示在車長和炮長潛望瞄準鏡的瞄準分劃上。

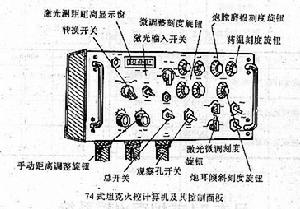

雷射測距距離顯示窗 轉換開關 微調整刻度鏇鈕 雷射輸入開關 炮膛磨損刻度鏇鈕
藥溫刻度鏇鈕 手動距離調整鏇鈕 總開關 觀察孔開關 雷射微調刻度鏇鈕
炮耳傾斜刻度鏇鈕
74式坦克火控計算機及其控制臺
3.火炮穩定和控制系統
配用雙向火炮陀螺穩定系統，坦克以20km/h的速度行進時可以保持火炮穩定跟蹤目標。該穩定系統有1存儲存器，在車體大轉彎和高低向極度傾斜時目標超出視場的情況下，存儲器可以保持火炮繼續跟蹤目標。但如果傾斜過大，超過了10°的範圍，則超出了存儲器的容量，穩定裝置將失去作用。
炮長控制裝置和車長控制裝置分別供炮長、車長電動控制火炮的俯仰和炮塔的轉動以及擊發火炮用。車長利用控制手柄可以超越炮長控制。火炮高低電動控制範圍為-6°～＋9°，在車、炮長位置附近還有專用手柄，供車、炮長手動轉動火炮、炮塔用。
原理與特點
該火控系統採用擾動式控制方式。彈道計算機的功能比較簡單，僅計算距離、藥溫、靜態傾斜角、炮膛磨損、視差、2種彈種對火炮的高低角修正，只配用了距離感測器，距離數據由測距儀自動測定並輸入計算機。其他彈道修正數據均不用彈道感測器測定，而由人工估測，手動輸入計算機。對運動目標的射擊依靠車長目測提前量，命中率較低，因此該系統只適合於從靜止坦克射擊固定目標。雖然配用了火炮穩定系統，可保持火炮在行進間穩定跟蹤目標，但穩定精度不高(約3mrad)。
該火控系統在設計思想上突出了車長的作用，雷射測距儀和彈道計算機主要供車長操作使用，因為車長在坦克中的位置最高，便於快速和準確地捕捉目標，確定和執行戰鬥方案。這不同於由車長擔任搜尋和指揮決策，炮長負責對目標跟蹤、瞄準和射擊的豹式坦克。

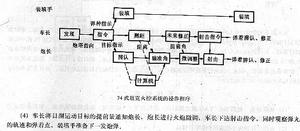

該火控系統的操作程式如下：
(1)車長發現目標，通知全車乘員，同時操縱炮塔控制鏇轉手柄，將火炮指向目標。
(2)車長選擇和識別目標，向炮長和裝填手發出指令，裝填手選擇彈種，如果車輛在行進，則接通火炮穩定系統開關，車長按下雷射測距儀按鈕進行測距。
(3)彈道計算機根據自動輸入和手動輸入的數據確定火炮的瞄準角，炮長通過控制裝置控制火炮重新指向目標，或使火炮跟蹤運動目標。
日本74式坦克火控系統74式坦克火控系統的操作程式
(4)車長將目測運動目標的提前量通知炮長、炮長進行火炮微調，車長下達射擊指令，同時觀察彈丸的軌跡和彈著點，裝填手準備下一發炮彈。
性能數據
彈道計算機 類型 機電模擬式
計算距離 300～3000m
彈種 2種
日本74式坦克火控系統雷射測距儀
工作物質 紅寶石
測量距離 300～5000m
測距精度 ±10m
重複頻率 10次/min
J3型車長潛望瞄準鏡 單目，與雷射測距儀組合
放大倍率、視場
瞄準用 8×、8°
觀察用 1×、40°
雷射十字分劃線固定
瞄準十字分劃線可動
J2型炮長潛望瞄準鏡 單目
放大倍率、視場
瞄準用 8×、9°
觀察用 1×、28°
固定十字分劃線2種彈種，密位刻度
瞄準十字分劃線可動，由計算機驅動
J1型炮長直接瞄準鏡 單目，內裝紅外變像管
晝間固定十字分劃 3種彈種，密位刻度
瞄準十字分劃 可動，可垂直活動0～45mrad
夜間觀察距離 1000m(主動紅外)
火炮穩定裝置雙向穩定器
穩定精度 3mrad
反應時間
首發彈發現目標後7s
下發彈首發彈發射後4s
