產品概述

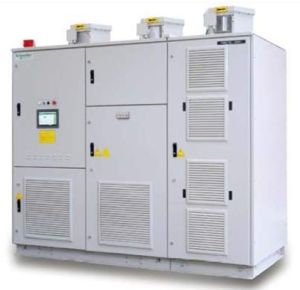

ATV1200是施耐德電氣（中國）有限公司生產的一款適用於大功率電機變頻調速的高壓變頻器，有效完善了公司在配電、電機控制和控制系統領域的產品系列，相應了國家的節能減排號召。
ATV1200高壓變頻器 產品構成
變壓器櫃
集成式輸入乾式隔離變壓器，一體化設計；54脈衝，低諧波
H級絕緣，整體真空壓力浸漬工藝製作，三三相溫度巡檢儀。
功率單元櫃
低壓IGBT單元串聯技術，成熟可靠；多級PWM控制，輸出完美正弦波；
滑軌安裝，更換方便；
光纖連線，高速可靠。
控制櫃
基於DSP，CPLD，FPGA的先進主控系統；集成小型PLC，成熟技術，方便可靠；
10寸中文觸控螢幕，調試容易；
可配UPS，保證主控在任何情況下都能工作

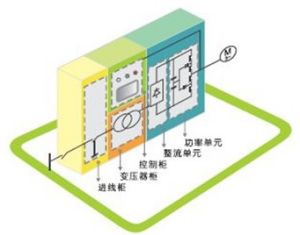

ATV1200產品構成示意圖 產品參數
電機異步電機及同步電機
冷卻
空冷,無水冷
面板
中文，標配10inch彩色觸控螢幕
電壓
3kV:200~4000kW
6kV:220kW~14000kW
10kV:315kW~18000kW
特殊電壓(4.16kV,6.6kV,11kV等)
低壓IGBT串聯方式
脈衝
3kV:24脈衝
6kV:30脈衝
10kV:48脈衝
11kV:54脈衝
控制
V/F及矢量控制方式
模擬量及數字量接口
標配模擬量輸入、輸出:4路、2路
標配數字量輸入、輸出:6路、10路
套用領域
水泥
搖頭排風機窯尾排風機
窯頭高溫風機
水泥迴轉窯（單驅，多驅）
水泥磨機（多驅）
電廠
取鍋爐引風機鍋爐送風機
一次風機
凝結水泵
排污泵
石油、石化
搖頭排風機空壓機
注水泵
潛油泵
溶脫原料機泵
蒸餾塔底泵
焦化加熱爐輻射泵
柴油輸送泵
水行業
取水泵供水泵
一次抽水泵
二次清水泵
冶金
搖頭排風機高爐鼓風機
一次除塵風機
乾熄焦循環風機
燒結主抽風機
高壓除鱗泵
煤礦
皮帶機（單驅，多驅）礦井通風機
