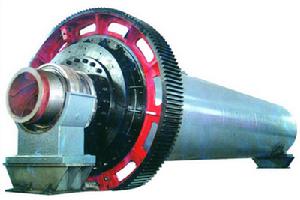

新型節能球磨機

新型節能球磨機

節能球磨機是物料被破碎之後,再進行粉碎的關鍵設備。 該種球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。 節能球磨機改變了原有的磨機結構,使機體、底架一體化,安裝時可一次性吊放在基礎平面上。

簡介

節能球磨機是物料被破碎之後,再進行粉碎的關鍵設備。

節能球磨機廣泛套用於水泥,矽酸鹽製品,新型建築材
料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶
瓷等生產行業,對各種礦石和其它可磨性物料進行乾式或濕式粉磨。

工作原理

該種球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度後落下,對物料產生重擊和研磨作用。物料在第一倉達到粗磨後,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。

結構特點

節能球磨機改變了原有的磨機結構,使機體、底架一體化,安裝時可一次性吊放在基礎平面上。節能球磨機由給料部、出料部、迴轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸採用鑄鋼件,內襯可拆換,迴轉大齒輪採用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。主軸承採用雙列調心球面滾子軸承,可降低能耗30%。由原來格子式強制排料改為易流式控制排料,可提高磨細粒度,處理量可增15-20%。
