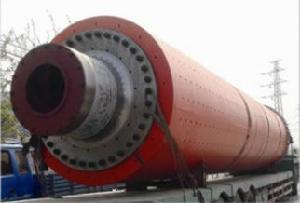

圓錐節能球磨機
是物料被破碎之後,再進行粉碎的關鍵設備。球磨機廣泛套用於水泥,矽酸鹽製品,新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行乾式或濕式粉磨。

工作原理:
本球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度後落下,對物料產生重擊和研磨作用。物料在第一倉達到粗磨後,經單層隔倉板進入第二倉,該倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,
完成粉磨作業。
結構特點:
本機由給料部、出料部、迴轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸採用鑄鋼件,內襯可拆換,迴轉大齒輪採用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。
用途
該機改變了原有的磨機結構,使機體、底架一體化,安裝時可一次並放在基礎平面上,主軸承採用雙列調心滾子軸承,可降低消耗30%,提高細粒度、處理能量增加15-20%。
主要技術參數
規格型號 | 直徑 (mm) | 長度 (mm) | 筒體轉速 (r/min ) | 裝球量 (t) | 產量 ( t/h ) | 電機功率 (kw) | 重量 (t) |
Ф900×2100 | 900/675 | 1800/300 | 40.7 | 1.8 | 0.4-2 | 18.5 | 4.8 |
Ф1200×2800 | 1200/900 | 2400/400 | 32 | 4 | 1.2-4 | 37 | 7.3 |
Ф1500×3500 | 1500/1200 | 3000/500 | 29.5 | 7.5 | 2.9-8 | 75 | 15.6 |
Ф1830×3600 | 1830/1500 | 3100/500 | 26.7 | 10 | 7-32 | 155 | 32 |
Ф1830×4500 | 1830/1500 | 4000/500 | 25 | 12 | 8-36 | 180 | 35 |
Ф2100×3600 | 2100/1670 | 3000/600 | 25 | 18 | 8-40 | 180 | 40 |
試運轉前的準備
1、清掃車間內部,將施工用的機具全部撤走。
2、球磨機設備本身的檢查清掃:
(1)球磨機磨本內是否有物品及雜物;
(2)球磨機進出料淄子內和吸塵管內有否雜物;
(3)球磨機軸承及磨機外筒體的清掃;
(4)將聯軸節部位、球磨機磨機軸承、減速機、電動機外表清洗乾淨;
(5)電動機內部用壓縮空氣吹淨,並檢查電動機內部有否雜物。
3、油路管道沖洗,一般用過濾後的40#機油加 20%的防鏽劑沖洗。先將通
向設備的油管拆下,在設備油路進口處用盲板封死。用臨時管道將通向設備進油
管與收備出油管聯接起來,用循環油泵沖洗,並在油箱的油管濾油網上檢查,直
至濾購網上沒有雜物,方可認為油管內沖洗合格。然後,將油管同樣用循環油泵
,通過沖洗乾淨,接在球磨機設備上。
4、逐件逐項檢查球磨機地腳螺栓、襯板螺栓的緊固程度。檢查電源電壓、控
制球磨機設備的可靠性。將球磨機電動機與減速機,減速機與磨機的聯軸節的聯
接螺栓,或聯接部件卸下,使球磨機各部分能夠單獨旋轉。
5、在球磨機試運轉前,先將高壓油泵運轉,利用高壓油膜將球磨機托起形成
浮動,減小球磨機的轉矩,然後將球磨機各個軸承和潤滑部分注油。
6、檢查冷卻水管有否堵塞現象,球磨機試運轉前,先將冷卻水管接頭打開沖
洗管道,直到冷卻水乾淨為止.
