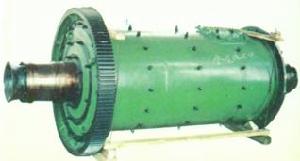

節能球磨機
節能球磨機是物料被破碎之後,再進行粉碎的關鍵設備。球磨機廣泛套用於水泥,矽酸鹽製品,新型建築材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業,對各種礦石和其它可磨性物料進行乾式或濕式粉磨。工作原理:
節能球磨機為臥式筒形旋轉裝置,外沿齒輪傳動,兩倉,格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉,該倉內有階梯襯板或波紋襯板,內裝不同規格鋼球,筒體轉動產生離心力將鋼球帶到一定高度後落下,對物料產生重擊和研磨作用。物料在第一倉達到粗磨後,經單層隔倉板進入第二倉,該/倉內鑲有平襯板,內有鋼球,將物料進一步研磨。粉狀物通過卸料箅板排出,完成粉磨作業。
結構特點:
節能球磨機由給料部、出料部、迴轉部、傳動部(減速機,小傳動齒輪,電機,電控)等主要部分組成。中空軸採用鑄鋼件,內襯可拆換,迴轉大齒輪採用鑄件滾齒加工,筒體內鑲有耐磨襯板,具有良好的耐磨性。本機運轉平穩,工作可靠。與傳統球磨機相比,套用該技術的恆昌圓錐磨球磨機所匹配的電機功率可降低 18 - 25%,節約潤滑油 70%,節約冷卻水 90%,綜合節能 20% 以上。正常情況下,十年不用更換主軸承,節省大量維護費用,省工省時;主軸承潤滑採用油脂,便捷乾淨,免除了重金屬污染。
主要技術參數:
型號 | 筒體轉速 (r/min) | 裝球量(t) | 給料粒度 (mm) | 出料粒度 (mm) | 產量(t/h) | 電機功率 (kw) | 機重(kg) |
MQG900×1800 | 38 | 1.5 | ≤20 | 0.075-0.89 | 0.65-2 | 18.5 | 3.6 |
MQG900×3000 | 38 | 2.7 | ≤20 | 0.075-0.89 | 1.1-3.5 | 22 | 4.6 |
MQG1200×2400 | 32 | 3.8 | ≤25 | 0.075-0.6 | 1.5-4.8 | 45 | 12.5 |
MQG1200×3000 | 32 | 5 | ≤25 | 0.074-0.4 | 1.6-5 | 45 | 12.8 |
MQG1200×4500 | 32 | 7 | ≤25 | 0.074-0.4 | 1.6.5.8 | 55 | 13.8 |
MQG1500×3000 | 27 | 8 | ≤25 | 0.074-0.4 | 2-5 | 90 | 17 |
MQG1500×4500 | 27 | 14 | ≤25 | 0.074-0.4 | 3-6 | 110 | 21 |
MQG1500×5700 | 27 | 15 | ≤25 | 0.074-0.4 | 3.5-8 | 132 | 24.7 |
MQG1830×3000 | 24 | 11 | ≤25 | 0.074-0.4 | 4-10 | 180 | 28 |
MQG1830×6400 | 24 | 23 | ≤25 | 0.074-0.4 | 6.5-15 | 210 | 34 |
MQG1830×7000 | 24 | 25 | ≤25 | 0.074-0.4 | 7.5-17 | 245 | 36 |
MQG2200×5500 | 21 | 30 | ≤25 | 0.074-0.4 | 10-22 | 370 | 48.5 |
MQG2200×6500 | 21 | 31 | ≤25 | 0.074-0.4 | 14-26 | 380 | 52.8 |
MQG2200×7500 | 21 | 33 | ≤25 | 0.074-0.4 | 16-29 | 475 | 56 |
