數顯半徑規

本測試儀採用多套測爪設計，針對不同的圓弧形面半徑和測量精度選用合適跨距地測爪。 4、採用多套測爪設計，針對不同的半徑和測量精度選用合適跨距的測爪。 6)測爪更換：可根據測量對象的大小選擇合適的測爪，一般來說，大半徑選大測爪。

數顯半徑規簡介

1. 在工程測量中，圓弧形半徑測量一般採用R規板（也稱R規）來比較測量，由於R規樣板規格有限，所以只能測出R規樣板上具有的標準圓弧形面半徑，且為比較測量，無法測出待測工件的實際精確值。其它大部分非標準圓弧（R樣板上不具備的規格）是無法進行精確測量的。另外，R樣板規格較多，在實際測量中需花很長時間方能選中合適規格的樣板，測量效率極低。本專利產品採用容柵感測器、積體電路等高新技術成果，將機械、電子技術、計算機技術以及感測器技術有機結合，開發出新一代具有高科技含量的圓弧形半徑測量儀，該專利產品可測出任意規格的圓弧形面半徑實際值，操作簡潔、讀數快，數顯半徑規具有體積小、讀數方便、手持式測量的特點，可用於機械零件木模建築鋼模等有圓弧測量的地方使用。
2. 本測試儀採用多套測爪設計，針對不同的圓弧形面半徑和測量精度選用合適跨距地測爪。
3. 多種用途
1）數顯百分表功能
2）外圓弧形面半徑測量
3）內圓弧形面半徑測量
4）深度測量
5）台階測量

產品特點

1、一種具有高科技含量的新型半徑 測量工具----利用感測器技術、微計算機技術和積體電路技術設計的多功能數顯半徑測試儀，它具有體積小、讀數方便、手持式測量的特點，可用於生產現場。
2、採用球頭測桿，誤差補償計算簡單，同時，對於不同半徑的圓弧測量，接觸點是變化的，可以延長測頭使用壽命，且適合於曲面測量。
3、量程與弦長和精度的關係：精度越低，測量範圍越大；弦長越長，最大測量半徑也越大。最小可測量半徑為弦長的一半。
4、採用多套測爪設計，針對不同的半徑和測量精度選用合適跨距的測爪。
5、根據不同圓弧，可選用五隻不同測爪：10mm、20mm、30mm、60mm、100mm。

主要技術參數

測量範圍:長度位移0-13mm
半徑範圍5-9999.9mm
位移測量誤差：ΔS≤0.02mm
半徑測量誤差：ΔR≤(0.02/2 )R
電源：3V鋰電池（CR2032）
工作溫度：0±40℃
儲運溫度：﹣20℃±60℃
濕度影響：相對濕度≤80%不受影響
註：R為待測量半徑，S為對應的位移量值。

具體操作

1)開機：輕按ZERO/ON/OFF鍵一下即可。

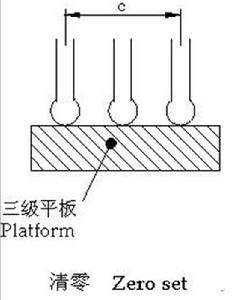

2)清零：短按ZERO/ON/OFF鍵，可任意位置清零，測量內徑，外徑時則須按圖3所示，讓三桿同時與一標準平板垂直接觸，然後按一下ZERO/ON/OFF鍵，即完成清零。
3)公英制轉換：按下UNIT鍵可在公制和英制間轉換。
4)數據保持及解除：按下HOLD鍵，液晶屏上顯示H時，表示進入數據保持狀態，再按此鍵，保持狀態解除。

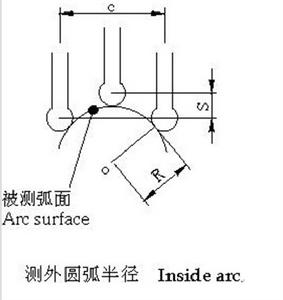

5)功能切換：本品可進行內、外圓弧形面半徑、長度、深度、台階測量，按MODE鍵進行功能切換，當視窗第一排顯示為R1時，系統進入內圓弧半徑測量狀態，顯示為R2時系統進入外圓弧半徑測量狀態顯示為A時，未開發功能不選用！視窗第三排讀數顯示(弦高S值)長度、深度、台階測量值。圖2為外徑R測量，圖3為內徑R測量。測量時，讓三測量桿的球頭同時與被測圓弧接觸，並讓三測量桿軸線所在的平面與被測圓弧共面，在液晶顯示屏上會實時顯示被測圓弧的半徑與弦高，如圖所示。
6)測爪更換：可根據測量對象的大小選擇合適的測爪，一般來說，大半徑選大測爪。測爪從小到大編號分別為10、20、30、60、100.更換測爪後，按C鍵，可以改變C值(即測爪規格)，在螢幕上依次顯示C=10、20、30、60、100.讓測爪編號與C值對應，如選30的測爪，則應使C=30.
7)關機：長時間按住ZERO/ON/OFF鍵，可以關機，或幾分鐘不使用後自動關機，關機後按此鍵可以開機。
C:表示兩側測桿的中心距
S:表示中間測桿相對兩側測桿的移動量
R:表示被測圓弧半徑
