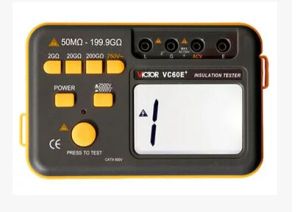

數字搖表簡介：
數字搖表由中大規模積體電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。數字搖表特點：
1輸出功率大、帶載能力強，抗干擾能力強。2本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。
3本表輸出短路電流可直接測量，不需帶載測量進行估算。
數字搖表指標：
1 使用條件環境溫度：0℃～+45℃ 相對濕度：≤85%RH
2 輸出電壓等級、測量範圍、解析度、誤差
輸出電壓等級：500V，1000V，2000V，2500V
測量範圍：0～19999MΩ
分 辨 率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ
相對誤差：≤±4%±1d
3 輸出最高電壓帶載能力
電壓/負載：2500V/20MΩ
電壓跌落：約10%
短路電流: >1.6mA
使用說明
測量步驟
開啟電源開關“ON/OFF”，選擇所需電壓等級,開機默認為500V檔，選擇所需電壓檔位，對應指示燈亮，輕按一下高壓“啟停”鍵，高壓指示燈亮，LCD顯示的穩定數值乘以10即為被測的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，後三位熄滅。關閉高壓時只需再按一下高壓“啟停”鍵，關閉整機電源時按一下電源“ON/OFF”。註：測量時，由於試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正常現象。
接線端子符號含義
測量絕緣電阻時，線路“L”與被測物同大地絕緣的導電部分相接，接地“E”與被測物體外殼或接地部分相接，禁止“G”與被測物體保護遮蔽部分相接或其他不參與測量的部分相接，以消除表泄漏所引起的誤差。測量電氣產品的元件之間絕緣電阻時，可將“L”和“E”端接在任一組線頭上進行。如測量發電機相間絕緣時，三組。注意事項
1．存放保管本表時，應注意環境溫度和濕度，放在乾燥通風的地方為宜，要防塵、防潮、防震、防酸鹼及腐蝕氣體。2．測物體為正常帶電體時，必須先斷開電源，然後測量，否則會危及人身設備安全！本表E、L端子之間開啟高壓後有較高的直流電壓，在進行測量操作時人體各部分不可觸及。
3．本儀表為交直流兩用，不接交流電時，儀表使用電池供電，接入交流電時，優先使用交流電。
4．當表頭左上角顯示“←”時表示電池電壓不足，應更換新電池。儀表長期不用時，應將電池全部取出，以免鏽蝕儀表。
