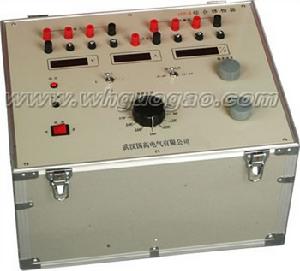

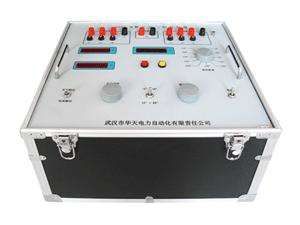

由變壓器式移相器，數字式相位顯示儀，電壓電流數顯表、輸出電壓調節、移相細調及電源等單元組成注新一代攜帶型電工儀器，本產品將變壓器移相技術與數字測量技術進行了有機結合，移相調節精度高，讀數準確直觀、電壓輸出可調。本機結構牢固可靠，全密封、攜帶方便，便於在野外和現場使用。
主要特點：
>在0~360度範圍內達到任意角度的超前或滯後移相目的。
>本移相器採用三相三芯柱變壓器，Y0接線方法，每相均有四個等邊繞組，交叉連線形成不同夾角，形成對角線相連的六邊形，六個邊共高十二個抽頭，即十二檔，每檔30度，三相同步調節，細調由三隻同軸自耦變壓器與電容組成，使輸出三相在0～360度範圍內同步調節，以保證三相輸出的平衡。
>本移相器具有操作方便、體積小、噪音低、輸出波形好等特點，能滿足較高國度的單相及三相交流功率、相位等儀表的測試校驗，也能用於電度表的檢定裝置之中。
主要技術指標：
>輸入電壓：三相四線3×380(220)V 50Hz
>輸出電壓：三相四線3×(0~380) / (0~220)，三位半數字顯示，精度級1.0
>最大輸出容量3×300VA
>三相粗調：00 ~3600，每步300進移相
>三相細調：-30~180，120~330，四位數字顯示，精度1.0級
>電壓波動：粗調≤1.5%，細調≤2.0%
>波形失真：輸出波形失真度≤輸入波形失真度
>溫升：<60 ℃
>絕緣電阻：≥22MΩ
>耐壓試驗：1.0kV/min
>使用環境：溫度-10℃~ 40℃，濕度<80%
>外形尺寸：480×360×230mm
>重量：約35kg
主要功能:
將變壓器移相技術與數字測量技術進行了有機結合，移相調節精度高，讀數準確直觀、電壓輸出可調。本機結構牢固可靠，全密封、攜帶方便，便於在野外和現場使用。本移相器具有操作方便、體積小、噪音低、輸出波形好等特點，能滿足較高精度的單相及三相交流功率、相位等儀表的測試校驗，也能用於電度表的檢定裝置之中。
原理
一種用以調節交流電壓相位的裝置。移相器一般是多相的，其結構如圖所示。它和一台被旋轉的繞線式三相異步電動機相似。通常定子繞組作為原繞組，轉子繞組為副繞組。在移相器的轉子轉軸上裝有一套蝸輪蝸桿。轉動蝸輪蝸桿，能使移相器的轉子相對於定子在一定範圍內轉動。當定子上的原繞組接三相交流電源後，氣隙里產生的旋轉磁場將在原、副繞組中分別感應出電動勢E1和E2。其大小與各繞組的有效匝數成正比，而相位決定於原、副繞組軸線之間的相對位置。例如原、副繞組軸線在空間位置上彼此相差α電角度,忽略它們的漏阻抗電壓降，可以得到原、副邊電壓的關係為U1≈－E1
式中nsr是原、副邊繞組的變比。改變轉子的位置,可以改變副邊電壓相對於原邊電壓的相位，但輸出電壓的大小不變。
移相器特性：
移相器將變壓器移相技術與數字測量技術進行了有機的結合，移相調節精度高，讀數準確直觀，輸出電壓、電流可調，輸出波形好，運行可靠，操作方便，能滿足較高精度的單相及三相交流功率、相位等儀表的測試校驗，也能用於電度表的檢定裝置之中。移相器參數：
1、輸入電壓：三相四線3×380V(220V)2、輸出電壓：三相四線3×(0～380)/(0～220)V
三位半數字顯示，精度1.0級
3、輸出電流：選擇電流輸出功能 AC 0～20A
三位半數字顯示，精度1.0級
4、最大輸出容量：1200VA
5、移相範圍：0°～360°，精度0.5級
6、電壓波動：粗調≤1.5%，細度≤2.0%
7、波形失真：輸出波形失真度≤輸入波形失真度
8、溫升：<60℃
9、絕緣電阻：2MΩ
10、耐壓試驗：1.0KV/min
11、使用環境：溫度：-10°～40°
濕度：<80%RH
