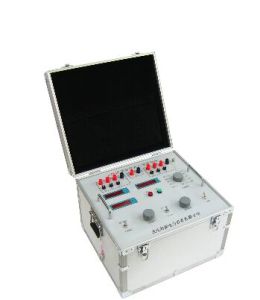

綜合三相移相器

綜合三相移相器

綜合移相器是由移相變壓器、數字式相位顯示儀、電壓電流數顯表及電源等單元組成的新一代攜帶型電工儀器,既能滿足三相移相的要求,又能滿足單移相器的要求

【儀器名稱】
綜合三相移相器
綜合三相移相器,英文名稱:Integrated three-phase phase shifter。
【主要用途】
能在在0-360度範圍內實現任意角度的超前或滯後移相。
【基本原理】

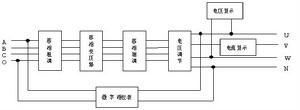

移相器是採用變壓器移相原理設計製造的,其基本工作原理如下方框圖:
【主要特點】
本儀器是由移相變壓器、數字式相位顯示儀、電壓電流數顯表及電源等單元組成的新一代攜帶型電工儀器,既能滿足三相移相的要求,又能滿足單移相器的要求,將變壓器移相技術與數字測量技術進行了有機的結合,移相調節精度高,讀數準確直觀,輸出電壓、電流可調,輸出波形好,運行可靠,操作方便,能滿足較高精度的單相及三相交流功率、相位等儀表的測試校驗,也能用於電度表的檢定裝置之中。
【 技術參數】
1、輸入電壓:三相四線3×380V(220V)
2、輸出電壓:三相四線3×(0~380)/(0~220)V三位半數字顯示,精度1.0級
3、輸出電流:選擇電流輸出功能可輸出AC0~20A電流
4、最大輸出容量:1200VA
5、移相範圍:0°~360°,精度0.5級
6、電壓波動:粗調≤1.5%、細度≤2.0%
7、波形失真:輸出波形失真度≤輸入波形失真度
8、溫升:<600C
9、絕緣電阻:≥2MΩ
10、耐壓試驗:1.0KV/min
11、使用環境:溫度:-10°~40° 濕度:<80%RH
【產品特性】
此儀器將變壓器移相技術與數字測量技術進行了有機的結合,移相調節精度高,讀數準確直觀,輸出電壓、電流可調,輸出波形好,運行可靠,操作方便,能滿足較高精度的單相及三相交流功率、相位等儀表的測試校驗,也能用於電度表的檢定裝置之中。
