數字功率表:測量交流電功率的數字儀表。其測量原理是:利用瞬時值乘法器,將被測交流電壓妧x和交流電流夒x進行瞬時值相乘,輸出電壓的平均值U即正比於交流電功率的平均值。平均值電壓U 可用數字電壓表電路測出。數字功率表以瓦為單位顯示。

數字功率表

 測量交流電功率的數字儀表。其測量原理是:利用瞬時值乘法器,將被測交流電壓妧x和交流電流夒x進行瞬時值相乘,輸出電壓的平均值U即正比於交流電功率的平均值。平均值電壓U可用數字電壓表電路測出。數字功率表以瓦為單位顯示。

正文

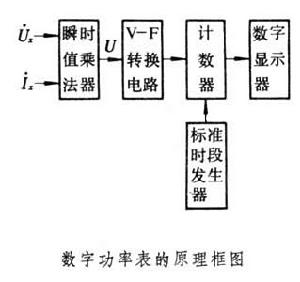

採用電壓-頻率(V-F)轉換方法測定電壓U的數字功率表的原理見圖。數字功率表瞬時值乘法器輸出的電壓U,經V-F轉換電路轉換為頻率隨U變化的脈衝信號,再送至計數器。標準時段發生器控制計數器的工作時間。計數器在單位時間(例如1秒)內記錄到的脈衝數與被測電功率成比例。這種方法的優點是在長時間內記錄的脈衝數正比於此時間內的電能值,因此這種電錶也可用作數字電能表。數字功率表的準確度可達0.02級,頻率上限可擴至100千赫。 但其結構複雜,長期穩定性較差,主要在實驗室內充當標準功率表使用。

配圖

數字功率表數字功率表
