三相功率表,是套用數字採樣技術,對三相電氣線路中的相電壓、線電壓、相電流、線電流、有功功率、無功功率、視在功率、頻率、功率因數、有功電能、無功電能 及四象限電能等進行實時測量顯示與控制,採用大規模積體電路和高亮度長壽命的LED顯示器,並通過RS485接口或模擬量變送輸出接口對被測量數據進行遠傳。

簡介

三相平衡或不平衡負載下有功功率的測量 外附變換器,外形尺寸……DIN43700.對於三相或單相平衡負載下有功功率的測量 ,內附變換器,外形尺寸……DIN43700 。符合船用規範和IEC標準

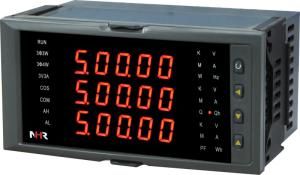

五位數碼管顯示,最前面一位是符號位,後面四位為有效數值;量程自動切換。

三相平衡功率表 三相平衡功率表

按住 鍵持續2秒,本儀表自動進入設定狀態,每按一下,自動進入下一項參數設定,若退出設定,按住鍵持續2秒即可;在設定狀態,每按一下△鍵,設定值循環增加,按住不放,設定值快速循環增加,每按一下▽鍵,設定值循環減小,按住不放,設定值快速循環減小。

套用

1、變送輸出為可選件,用戶若需要此功能,定貨時必須說明

2、帶一路或則三路變送輸出(4-20 mA, 0-5V, 4-12-20 mA 等可選),電流輸出最大負載能力為510Ω,電壓輸出負載大於5K。

3、變送對應關係:交流電壓電流表一般為:輸入信號為0時對應輸出0V或4mA,輸入標稱信號時對應輸出5V或20mA; 直流電壓電流表除上述對應關係以外,如果考慮負信號輸入時可用4-12-20mA,即負標稱信號時對應輸出4mA,輸入信號為0時對應輸出12mA ,輸入正標稱信號時對應輸出20mA。功率表同電壓電流表,即當輸入標稱電壓電流信號,相角有功功率表時為0度,無功功率表時為90度時,得到的相應功率值對應變送滿度輸出,無信號輸入時對應0V或4mA。另外也可用4-12-20mA,這時當輸入標稱電壓電流信號,相角有功功率表時為0度,無功功率表時為90度時,得到的相應功率值對應變送滿度輸出無信號輸入時對應12mA,輸入標稱電壓電流信號,相角有功功率表時為180度,無功功率表時為-90度時變送輸出4mA。功率因數和角度表,相角為0度時對應輸出0V 或4mA相角為90度時對應輸出5V或20mA。頻率表,頻率為40HZ時對應輸出0V或4mA,頻率為60HZ時對應輸出5V或20mA。

技術指標

解析度:0.5%;精度:1.5級

環境溫度:-25℃ ~ +55℃

外殼防護:按IP42

耐 振 動:0.7g

前面板尺寸:96×96mm

儀表標度尺:白色底黑色刻度如需設定值可劃紅線

光柱展開角:240°/200線,紅色

可以定做負功率:10~20%刻度

額定功率:50Hz,60Hz

儀表安裝:用4個對角支架固定

電 源:AC 220±10%V,4VA

或AC 100±10%V

重 量:1.15kg
