攜帶型電纜耐壓試驗設備

攜帶型電纜耐壓試驗設備

的交流耐壓試驗 的交流耐壓試驗 的交流耐壓試驗

簡單介紹

電纜耐壓試驗可採用串聯諧振耐壓試驗裝置(又稱為變頻串聯諧振裝置或串聯諧振耐壓試驗設備)該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。上海大帆是少數能獲得國家權威部門—電力工業電氣設備質量檢驗測試中心(武漢高壓研究所)嚴格的型式試驗認證的廠家,質量可靠;運用獨有的低干擾專利技術,消除了變頻串聯諧振設備高頻諧波干擾的難題,武高所實測諧波含量低於0.3%,輸出為純正弦波,可監測峰值/ ,能確保高價值的電力設備不因高頻諧波干擾而損壞。

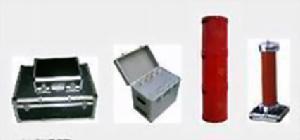

產品部件圖產品部件圖

主要用途:

1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、6kV-500kV變壓器 的工頻耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、發電機 的交流耐壓試驗
5、其它電力高壓設備如母線,套管,互感器的交流耐壓試驗

產品別稱:

變頻串聯諧振交流耐壓試驗裝置、變頻串聯諧振、變頻諧振裝置、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻串聯諧振交流耐壓試驗裝置,變頻諧振,變頻串聯諧振諧振試驗裝置,變頻諧振耐壓裝置,串諧試驗裝置,串諧耐壓裝置,gis交流耐壓試驗裝置,發電機耐壓試驗裝置,變頻諧振耐壓試驗裝置等。

一、 介紹:

變頻串聯諧振試驗裝置(體積與重量約為傳統油式試驗變壓器的1/3~1/30)體積小,重量輕,該系列耐壓裝置主要針對500KV及以下變電站一次電氣設備交流耐壓試驗設計製造。可按規程要求滿足變壓器、GIS系統、SF6開關、電纜、套管、互感器、發電機、電動機、瓷瓶等容性設備交流耐壓試驗。既可滿足高電壓、小電流的設備試驗條件要求,又可滿足低電壓、大電流的設備試驗條件要求。採用串聯諧振耐壓試驗裝置(又稱為變頻串聯諧振裝置或串聯諧振耐壓試驗設備

二、 原理

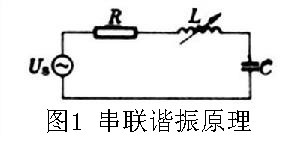

我們已知,在迴路頻率f=1/2π√LC時,迴路產生諧振,此時試品上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素,即電壓諧振倍數,一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使迴路發生串聯諧振,再在迴路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由於迴路的諧振,變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

原理圖原理圖

三、 裝置主要技術參數

*工作電源;220V/380V,50HZ *試驗容量:30-30000KVA
*(試驗電壓:1000KV及以下 *諧振頻率範圍:20-300Hz
*試驗電壓波形:正弦波波形畸變率小於等於0.3%
*試驗電壓冷確度:1級
*頻率調節:0.01Hz *保護回響時間 :小於1微秒
*系統具有過電壓保護、過電流保護、放電保護、擊穿跳閘保護、過熱保護。

四、 設備遵循標準

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗準》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件
第6部分:高壓諧振試驗裝置》
JB/T9641-1999 《試驗變壓器》
GB10229 《電抗器》
GB/T.311-1997 《高壓輸變電設備的絕緣與配合》
DL/T846-2004 《高電壓測試設備通用技術條件》
GB4793-1984 《電子測量儀器安全要求》
GB2900 《電工名詞術語》
GB4208 《外殼防護等級》
GB191 《包裝貯運標誌》
GB/T16927-1997 《高電壓試驗技術》

主要的技術特點:

*全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心(武漢高壓研究所)嚴格的型式試驗鑑定,質量可靠,確保試驗人員、被試品和試驗設備本身的安全;
*在東北電力科學院組織的2008年度全國設備大比武中一次性通過所有檢測項目,唯一一家達到包括60Min溫升在內的各項國標要求,比武成績再次名列前茅;
*以卓越的品質和專業的服務獲得眾多專業客戶的肯定(如廣西電力科學研究院、呼倫貝爾電業局、齊齊哈爾電業局、中國水利水電十六局、中國化學集團等等)
* 體積小,重量輕,特別適合現場使用;
* 符合國標要求:有監測峰值/√2功能,可實時監測試驗波形;
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒;
* 設備自帶微型印表機,可及時列印保存試驗數據;
* 一鍵滑鼠式旋鈕“傻瓜式”操作,大螢幕液晶顯示;
* 獨有軟體校準功能,方便用戶校準表計,確保高電壓值準確度

配置表:

電纜交流耐壓試驗系列

型 號 可滿足的試驗項目 設備電抗器配置 備 注
DFVF3000-44/22 10kV(300mm)電 纜 1KM 22kV Ⅹ 1台 攜帶型
DFVF3000-132/66 1、10kV(300mm)電 纜 3KM
2、35kV(300mm)電纜 1KM
22kV Ⅹ 3台 攜帶型
DFVF3000-264/52 1、10kV(300mm)電 纜 5KM
2、35kV(300mm)電 2KM
3、35kV 變壓器,開關,
4、10kV電動機,變壓器
5、600MW及以下發電機等
22kV Ⅹ 6台 攜帶型
DFVF3000-1560/66 110kV(300mm)電 纜 3KM 130kV Ⅹ 2台 攜帶型
 發電機工頻耐壓試驗系列
型 號 可滿足的試驗項目 設備電抗器配置 備 注
DFVF3000-44/22 1、100MW及以下發電機 相電容0.1-0.3uF
2、10kV(300mm)電 纜 1KM
22kV Ⅹ 1台 攜帶型
DFVF3000-100/36 1、600MW及以下發電機 相電容0.1-0.25uF
2、10kV(300mm)電 纜 1.5KM
18kV Ⅹ 2台 攜帶型
DFVF3000-176/44 1、600MW及以下發電機 相電容0.1-0.3uF
2、10kV(300mm)電 纜 3KM 3、可兼顧發電機母線,主變等
22kV Ⅹ 4台 攜帶型
 GIS和SF6開關交流耐壓試驗系列
型 號 可滿足的試驗項目 電抗器配置 備 注
DFVF3000-250/200 1、110kV GIS的交流耐壓試驗
2、35kV(300mm)電纜 1KM
3、10kV(300mm)電 纜 3KM
4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓
40kV Ⅹ 5台 攜帶型
DFVF3000-100/200 1、110kV GIS的交流耐壓試驗 2、110kV互感器交流耐壓 50kV Ⅹ 4台 攜帶型
 變壓器電動機等設備的工頻交流耐壓試驗系列
型 號 可滿足的試驗項目 電抗器配置 備 注
DFVF3000-105/84 1、110kV變壓器的工頻耐壓試驗
2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗
4、10kV(300mm)電 纜 1KM
28kV Ⅹ 3台 攜帶型
DFVF3000-100/80 1、110kV變壓器的工頻耐壓試驗
2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗
4、10kV(300mm)電 纜 1KM
40kV Ⅹ 2台 攜帶型
