串聯諧振裝置簡介
原理：
運用串聯諧振原理，利用勵磁變壓器激發串聯諧振迴路，調節變頻控制器的輸出頻率，使迴路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
變頻串聯諧振裝置原理圖1 套用：
廣泛用於電力、冶金、石油、化工等行業，適用於大容量，高電壓的電容性試品的交接和預防性試驗。
近幾年來“城鄉兩網改造”、高壓交聯電纜及GIS（組合電器）得以廣泛套用且電纜的容量和長度不斷攀升，以往的直流耐壓試驗不能正確反映上述設備的實際絕緣性能，而做為最佳試驗手段的普通工頻試驗設備在大容量的情況下又顯得極為笨重，不適合現場使用。變頻串聯諧振成套試驗裝置的智慧型化和小型化，大大減輕了試驗人員的體力勞動而且提高了工作效率。
變頻串聯諧振成套試驗裝置廣泛套用於電力、冶金、石油、化工等行業，不僅可對各種規格的xlpe等電力電纜、GIS、斷路器、套管進行交流耐壓試驗，通過一定的頻率限制，還可檢測大型發電機組、電力變壓器、互感器等電氣設備的耐壓水平。
變頻串聯諧振耐壓試驗裝置對於變壓器試驗的原理:變壓器感應耐壓試驗是同時檢驗變壓器的主絕緣和縱絕緣的基本試驗。試驗電壓一般為額定電壓的兩倍，為避免鐵心飽和，試驗頻率應為額定頻率的兩倍以上，一般規定試驗頻率在100-400Hz之間，經驗表明試驗頻率在150-200Hz較為合適
產品別稱：
變頻串聯諧振交流耐壓試驗裝置、變頻諧振、變頻串聯諧振、串聯諧振、調頻串聯諧振、串聯諧振耐壓試驗裝置、串聯諧振試驗設備、電纜耐壓試驗裝置、工頻耐壓試驗裝置、高壓交聯電纜交流耐壓試驗設備、交流耐壓試驗裝置、調頻諧振、串聯諧振耐壓裝置、變頻串聯諧振裝置、串聯諧振、電纜耐壓、電纜交流耐壓設備
主要用於以下方面：
1、6kV-500kV高壓交聯電纜 的交流耐壓試驗
2、發電機 的交流耐壓試驗
3、GIS和SF6開關 的交流耐壓試驗
4、6kV-500kV變壓器 的工頻耐壓試驗
5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。
DFVF3000變頻串聯諧振成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。

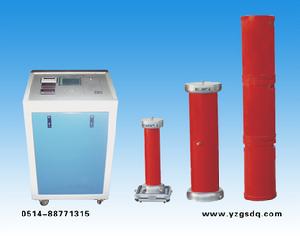

變頻串聯諧振裝置實物圖片 主要技術特點
* 全國少數通過國家權威部門--電力工業電氣設備質量檢驗測試中心（武漢高壓研究所） 嚴格的型式試驗鑑定，質量可靠，確保試驗人員、被試品和試驗設備本身的安全；
* 體積小，重量輕，特別適合現場使用；
* 符合國標要求:有監測峰值/√2功能，可實時監測試驗波形；
* 過壓,過流,放電,過熱及零啟動保護全面可靠,動作時間1微秒；
* 設備自帶微型印表機，可及時列印保存試驗數據；
* 按軍用標準抗振和防塵設計，耐長途運輸和嚴酷使用環境；
* 一鍵滑鼠式旋鈕“傻瓜式”操作，大螢幕液晶顯示；
* 獨有軟體校準功能，方便用戶校準表計，確保高電壓值準確度；
* 德國威圖設計全鋁合金機箱,立臥兩用,輕便美觀,大大方便現場使用；
附部分常用型號和典型配置
（以下僅列舉了部分常用型號）型號解讀：DFVF3000-44/22，容量為44KVA，電壓為22KV一、電纜交流耐壓試驗系列
| 型號 | 可滿足的試驗項目 | 設備電抗器配置 | 備註 |
| DFVF3000-44/22 | 10kV（300mm）電纜1KM | 22kVⅩ1台 | 攜帶型 |
| DFVF3000-132/66 | 1、10kV（300mm）電纜3KM 2、35kV（300mm）電纜1KM | 22kVⅩ3台 | 攜帶型 |
| DFVF3000-264/52 | 1、10kV(300mm)電纜5KM 2、35kV(300mm)電2KM 3、35kV變壓器，開關， 4、10kV電動機，變壓器 5、600MW及以下發電機等 | 22kVⅩ6台 | 攜帶型 |
| DFVF3000-1560/66 | 110kV（300mm）電纜3KM | 130kVⅩ2台 | 非攜帶型 |
| 型號 | 可滿足的試驗項目 | 設備電抗器配置 | 備註 |
| DFVF3000-44/22 | 1、100MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜1KM | 22kVⅩ1台 | 攜帶型 |
| DFVF3000-100/36 | 1、600MW及以下發電機相電容0.1-0.25uF 2、10kV(300mm)電纜1.5KM | 18kVⅩ2台 | 攜帶型 |
| DFVF3000-176/44 | 1、600MW及以下發電機相電容0.1-0.3uF 2、10kV(300mm)電纜3KM 3、可兼顧發電機母線，主變等 | 22kVⅩ4台 | 攜帶型 |
| 型號 | 可滿足的試驗項目 | 電抗器配置 | 備註 |
| DFVF3000-250/200 | 1、110kVGIS的交流耐壓試驗 2、35kV（300mm）電纜1KM 3、10kV（300mm）電纜3KM 4、220kV以下變壓器工頻耐壓 5、110kV互感器交流耐壓 | 40kVⅩ5台 | 攜帶型 |
| DFVF3000-100/200 | 1、110kVGIS的交流耐壓試驗 2、110kV互感器交流耐壓 | 50kVⅩ4台 | 攜帶型 |
| 型號 | 可滿足的試驗項目 | 電抗器配置 | 備註 |
| DFVF3000-105/84 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM | 28kVⅩ3台 | 攜帶型 |
| DFVF3000-100/80 | 1、110kV變壓器的工頻耐壓試驗 2、10kV電動機的工頻耐壓試驗 3、35kV開關交流耐壓試驗 4、10kV（300mm）電纜1KM | 40kVⅩ2台 | 攜帶型 |
注意事項:
1、變頻串聯諧振裝置應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，並經反覆操作訓練。
2、操作人員應不少於2人。使用時應嚴格遵守本單位有關高壓試驗的安全作業規程。
3、為了保證試驗的安全正確，除必須熟悉本產品說明書外，還必須嚴格按國家
有關標準和規程進行試驗操作。
4、各聯接線不能接錯，特別是接地線不能接錯。否則可導致試驗裝置損壞
5、變頻串聯諧振裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作安全。
6、當開機且回零後仍然不能升壓時，請長時間按下復位鍵（10秒鐘左右），並使控制箱面板的指示燈正常，即除＂高壓＂以外沒有其它紅燈亮，然後開始正常操作．
7、當電壓電壓大於10V，而還沒有進行調諧時，系統會自動失諧，以防止一諧振就產生高壓傷害試品甚至對人體帶來傷害。
