插齒機介紹
插齒機插齒機，是一種金屬切削工具機，是使用插齒刀按展成法加工內﹑外直齒和斜齒圓柱齒輪以及其它齒形件的齒輪加工工具機。
以插齒刀作為刀具來加工齒輪、齒條等的齒形，這種加工方法稱為“插齒”。插齒時，插齒刀作上下往復的切削運動，同時與工件作相對的滾動。
插齒機主要用於加工多聯齒輪和內齒輪﹐加附屬檔案後還可加工齒條。在插齒機上使用專門刀具還能加工非圓齒輪﹑不完全齒輪和內外成形表面﹐如方孔﹑六角孔﹑帶鍵軸(鍵與軸聯成一體)等。加工精度可達7～5級
﹐最大加工工件直徑達12米。
插齒機形式

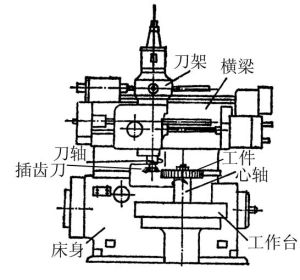

插齒機分立式和臥式兩種﹐前者使用最普遍。立式插齒機又有刀具讓刀和工件讓刀兩種形式。高速和大型插齒機用刀具讓刀﹐中小型插齒機一般用工件讓刀。在立式插齒機上﹐插齒刀裝在刀具主軸上﹐同時作鏇轉運動和上下往復插削運動﹔工件裝在工作檯上﹐作鏇轉運動﹐工作檯(或刀架)可橫向移動實現徑向切入運動。刀具回程時﹐刀架向後稍作擺動實現讓刀運動或工作檯作讓刀運動。加工斜齒輪時﹐通過裝在主軸上的附屬檔案(螺鏇導軌)使插齒刀隨上下運動而作相應的附加轉動。20世紀60年代出現高速插齒機﹐其主要特點是採用硬質合金插齒刀﹐刀具主軸的衝程數高達2000次/分﹔採用靜壓軸承和靜壓滑塊﹔由刀架擺動讓刀﹐以減少衝擊。臥式插齒機具有兩個獨立的刀具主軸﹐水平布置作交錯往復運動﹐主要用來加工無空刀槽人字齒輪和各種軸齒輪等。此外﹐還有使用梳齒刀的插齒機﹐工作時梳齒刀作往復切削運動和讓刀運動﹐工件作相應的轉動﹐並在平行於梳齒刀節線方向上作直線運動﹐兩者構成展成運動﹐工件的分齒是間歇的。
技術參數
| 最大工件直徑外齒/內齒 | 800/1100mm |
| 最 大 模 數 | 12mm |
| 最 大 齒 寬 | 200mm |
| 插齒刀最大衝程長度 | 220mm |
| 插齒刀主軸衝程數（無級） | 50-400stroke/min |
| 插齒刀行程位置調整量 | 50mm |
| 圓周進給量（無級）（刀具直徑125） | 0.02-0.9mm/stroke |
| 徑向徑給量（無級） | 0-1000mm/min/0-500mm/min |
| 插齒刀讓刀量 | ≥ 0.5mm |
| 插齒刀安裝軸頸直徑 | 31.743mm |
| 刀架提拉行程 | 250mm |
| 工作檯面直徑 | 900mm |
| 工 作 台 孔 徑 | 160mm |
| 插齒刀軸心線至工作檯軸心線的距離 | 0-750mm |
| 插齒刀安裝端面至工作檯面距離 | 200-720mm |
| 總 功 率 | 22kw |
| 外 型 尺 寸 | 3000x2000x3000（mm） |
| 重 量 | 15000kg |
