釋義
接地網是對由埋在地下一定深度的多個金屬接地極和由導體將這些接地極相互連線組成一網狀結構的接地體的總稱。它廣泛套用在電力、建築、計算機，工礦企業、通訊等眾多行業之中，起著安全防護、禁止等作用。接地網有大有小，有的非常複雜龐大，也有的只由一個接地極構成，這是根據需要來設計的。 在水電站及變電站里由專門的地下接地體和房屋中鋼筋相焊成一個接地網，所有電氣設備外殼及變電器中性點接在這個網上，接地電阻大小要符合國家標準。一般有110千伏電壓級的水電站接地的電阻值為0.5歐姆，有35千伏電壓級的水電站接地電阻值為4歐姆。
接地的作用
接地是為了滿足系統運行的需要和保護設備、人身安全而常用的一種技術。接地靠接地裝置來實現。接地裝置主要由下列兩部分組成：
（1）接地體。接地體又叫做接地極，是指埋入地中直接與大地接觸的金屬導體。
（2）接地線。接地線是指電力設備與接地體相連線的金屬導線 。
規範及標準
《捷運設計規範》GB50157-2003
《交流電氣裝置的接地》DL/T621-1997
《電氣裝置安裝工程接地裝置施工及驗收標準》GB50169-2006
《接地裝置工頻特性參數的測量導則》DL475-2006
1.《捷運設計規範》GB50157-2003
2.《交流電氣裝置的接地》DL/T621-1997
3.《電氣裝置安裝工程接地裝置施工及驗收標準》GB50169-2006
4.《接地裝置工頻特性參數的測量導則》DL475-2006
設計原則
接地裝置的設計在保證人身安全、設備安全及運營可靠性的基礎上，應儘可能減少投資
接地網的設計應同時滿足強電設備、弱電設備及其他需接地的車站設備對工作接地、保護接地、防雷接地、防靜電接地的要求。
車站單獨設定1個接地網，接地網的接地電阻應不大於0.5Ω。
車站設強電接地引出線、弱電接地引出線及非電氣連線的金屬管線引出線。每組引出線的距離應滿足沿接地導體的距離不宜小於20米。
每組接地引出線為三根，其中一根為備用。接地引出線應妥善保護，不得丟失、斷裂。
綜合接地系統的施工應充分考慮接地引出線穿越地下車站結構底板時的防水問題。
降阻劑應採用物理降阻劑，禁止採用化學降阻劑。降阻劑供貨商應具備捷運工程的良好供貨業績。
1.接地裝置的設計在保證人身安全、設備安全及運營可靠性的基礎上，應儘可能減少投資
2.接地網的設計應同時滿足強電設備、弱電設備及其他需接地的車站設備對工作接地、保護接地、防雷接地、防靜電接地的要求。
3.車站單獨設定1個接地網，接地網的接地電阻應不大於0.5Ω。
4.車站設強電接地引出線、弱電接地引出線及非電氣連線的金屬管線引出線。每組引出線的距離應滿足沿接地導體的距離不宜小於20米。
5.每組接地引出線為三根，其中一根為備用。接地引出線應妥善保護，不得丟失、斷裂。
6.綜合接地系統的施工應充分考慮接地引出線穿越地下車站結構底板時的防水問題。
7.降阻劑應採用物理降阻劑，禁止採用化學降阻劑。降阻劑供貨商應具備捷運工程的良好供貨業績。
施工流程
1、按圖採購主要材料，準備現場施工事項；
2、材料進場，按圖示量地網溝並開挖主地網溝；

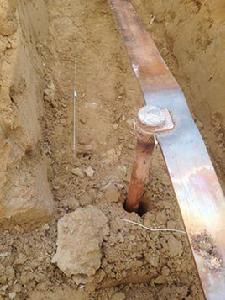

3、 依圖敷設主地網銅排，並安裝銅管垂直接地極；
4、 焊接各交叉點，並做好引上線銅排的焊接；
5、填埋焊接好的地網，分步檢測地網接地電阻；
6、做好引上線銅排的維護；
7、在土建底板鋼筋結構施工時，做各引上點的止水板的焊接。
輔助理解概念
1、接地體（極）：埋入地中並直接與大地接觸的金屬導體，稱為接地體（極）。接地體分為水平接地體和垂直接地體。
2、自然接地體：可利用作為接地用的直接與大地接觸的各種金屬構件、金屬井管、鋼筋混凝土建築的基礎、金屬管道和設備等，成為自然接地體。
3、接地線：電氣設備、桿塔的接地端子與接地體或零線連線用的在正常情況下不載流的金屬導體，稱為接地線。
4、接地裝置：接地體和接地線的總和，稱為接地裝置。
5、接地：將電力系統或建築物電氣裝置、設施過電壓保護裝置用接地線與接地體連線，稱為接地。
6、接地電阻：接地體或自然接地體的對地電阻和接地線電阻的總和，成為接地裝置的接地電阻。接地電阻的數值等於接地裝置對地電壓與通過接地體流入地中電流的比值。註：上述接地電阻系指工頻接地電阻。
7、工頻接地電阻：按通過接地體流入地中工頻電流求得電阻，稱為工頻接地電阻。
8、零線：與變壓器或發電機直接接地的中性點連線的中性線或直流迴路中的接地中性線，稱為零線。
9、保護接零（保護接地）：中性點直接接地的低壓電力網中，電氣設備外殼與保護零線連線，稱為保護接零（保護接地）。
10、集中接地裝置：為加強對雷電流的散流作用、降低對地電位而敷設的附加接地裝置，如在避雷針附近裝設的垂直接地體。
11、大型接地裝置：110kV及以上電壓等級變電所的接地裝置，裝機容量在200MW以上的火電廠和水電廠的接地裝置，或者等效平面面積在5000m2以上的接地裝置。
12、安全接地：電氣裝置的金屬外殼、配電裝置的構架和線路桿塔等，由於絕緣損壞有可能帶電，為防止其危及人身和設備的安全而設的接地。
