大型地網接地電阻檢測儀

大型地網接地電阻檢測儀

大型地網接地電阻檢測儀是由大功率變頻信號源、耦合變壓器、選頻萬用表、導通測試儀等附屬檔案組成。

一、概述

本儀器適用於測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、轉移電位、場區地表電位梯度等工頻特性參數以及土壤電阻率。本儀器採用異頻抗干擾技術,能在強幹擾環境下準確測得工頻50Hz下的數據。測試電流較小(最大3A),不會引起測試時接地裝置的電位過高,同時它還具有極強的抗干擾能力,故可以在不停電的情況下進行測量。

二、組成部件

變頻大電流多功能地網接地特性測量系統由大功率變頻信號源、耦合變壓器、高精度多功能選頻萬用表及其它附屬檔案等組成。

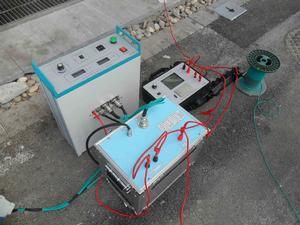

大型地網接地電阻檢測儀實物圖大型地網接地電阻檢測儀實物圖

三、簡單介紹

目前國內接地裝置的測試工作比較薄弱,一些關鍵的技術觀念比較模糊,技術手段落後。針對上述現狀,我國制訂了最新行業標準DL/T475-2006和國家標準GB/T17949.1-2000。新標準對舊標準做了很多重要改變。為了方便廣大現場測試和研究人員,我們根據這些最新標準,結合我們多年研究大型地網測試的實際經驗,研製成功本儀器。
工頻接地阻抗,是指接地裝置對遠方電位零點間的電位差與通過接地裝置流入地中的工頻電流的比值。工頻接地阻抗以往被習慣地稱為“工頻接地電阻”。此名稱的糾正,在國家標準GB/T17949.1-2000“接地系統的土壤電阻率,接地阻抗和地面電位測量導則第一部分:常規測量”以及電力行業標準“接地裝置特性參數測量導則修訂稿”(取代DL475-92)中作了闡述。本測量儀採用交流電流進行測試,故所測數值稱為接地阻抗,而不再沿用以往的稱呼“接地電阻”。在對接地裝置進行測量時,由於受不平衡零序電流以及射頻等各種干擾,使得測試結果產生很大的誤差。特別是大型接地網的接地阻抗一般很小(一般在0.5Ω以下),干擾帶來的相對誤差更大。為了降低現場干擾的影響,目前採用的方法主要有兩種,一種是增大測試電流,一種是使用異頻法。第一種方法是通過加大測試電流來加大信號電壓和信號電流,從而提高信噪比,減小測量誤差。這種方法由於採用了很大的測試電流(DL/T475-2006標準推薦不宜小於50A),使得設備非常笨重,且布線勞動強度很大,耗時耗力。而且,由於主要干擾與信號同頻,無法從根本上消除干擾的影響。異頻法則是通過改變測試電流的頻率來避開工頻干擾,由於信號頻率與干擾頻率不同,就可以通過濾波器來濾除干擾的影響,從而提高測量精度。異頻法由於採用的測試電流較小,因此設備小巧,布線勞動強度也大大減輕。由於具有測試結果穩定可靠和省時省力的優點,異頻法測試已被國內外專家廣泛接受和採用。但是根據定義,工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗,而異頻法採用的測試電流頻率不為工頻,因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明,產生偏差的原因是,接地裝置的接地阻抗是複數阻抗,不僅包含電阻性分量,還含有與頻率有關的電感性和電容性分量。採用的測試頻率與工頻相差愈遠則等效性愈差,即測量誤差越大。為了保證測試的準確性,測試頻率與工頻不能相差太遠,且測試電流的波形應為正弦波(其他波形如方波含有豐富的諧波頻率)。早在70年代,美國、日本等國就規定了測試頻率與工頻之差不能超過10Hz。中國國家標準GB/T17949.1-2000要求測試電流頻率應該儘量接近工頻,行業標準DL/T475-2006規定了測試電流頻率宜在40~60Hz之間。本儀器採用45Hz和55Hz兩種頻率進行測量,再計算出50Hz下的等效阻抗,因此測量的準確性和等效性進一步得到提高。

四、分類

DF9000大型地網接地電阻測試儀

產品概述
DF9000變頻大電流多功能地網接地特性測量系統採用當前最先進的數字選頻測量(電子對抗)技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;採用純正弦波大功率信號源做為測試電源,多頻點採集數據,克服了雙點異頻插值法的局限性;特別適用於大型、超大型接地網接地阻抗及其它特性參數的測量。該系統功能強大、性能優越、使用方便,目前在國內處於領先水平,是替代進口產品的理想選擇。
主要功能以下
A.精確測量大型接地網接地阻抗、接地電阻、接地電抗;B.精確測量大型接地網接觸電位差、接觸電壓、跨步電位差、跨步電壓;
C.精確測量大型接地網場區地表電位梯度;
D.精確測量大型接地網轉移電位;
E.測量接地引下線導通電阻;
F.測量土壤電阻率
該產品主要技術特點
☆採用軍用電子對抗數字濾波技術,抗干擾能力極強。(關鍵性能)
選頻特性尖銳,通頻帶±0.3Hz。實測200V的干擾在±1Hz偏頻測量引起的誤差低於0.1mV,干擾抑制能力達到萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測試精度。系統還單獨增加設計有50Hz陷波器,可完全濾除50Hz工頻干擾。
☆逐點步進精確選頻測試,非誤差較大的雙點變頻。
本系統採用40-70Hz步進1Hz多點變頻測試,克服了雙點變頻法的局限性,從而可得接地系統的頻率特性。能明確發現和剔除因同頻諧波干擾而產生的測量壞值,測量結果更加符合實際值。部分儀器受技術限制,使用精度較低的簡單LC濾波電路加簡單軟體處理,選擇與工頻偏差較遠的雙點變頻(如40/60Hz),其抗干擾效果、測量精度和數據可重複性有待驗證,並可能受特定頻率干擾信號的影響。雙點變頻測量不是地網抗干擾測量的理想方法。
☆可準確測量接地阻抗,跨步電位差,接觸電位差,土壤電阻率,場區地表電位分布,地網電流分布等參數。
☆同時測量指定頻率下的電壓、電流大小,及電壓電流之間的相位差,自動計算出接地阻抗及其中電阻分量,電抗分量。
☆有獨立的高精度選頻電壓表,內置人體模擬電阻,可方便的測量跨步電壓,接觸電壓。
☆自動轉換量程。採用高級增益編程放大技術,保證了在高低量程範圍的測量精度,無需手動換擋,簡單方便。
☆各量程可分別進行校準,保證了精度。
☆高穩定度的變頻源,純正弦波輸出,保證了測試結果的等效性,並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據,一鍵滑鼠式旋鈕,傻瓜式操作。
☆可保存2000組以上數據,與計算機在線上上傳數據,方便分析處理。帶SD數據存儲卡,可很方便的下載數據。
☆內置可充電電池,可連續工作8小時以上。
系統參數
電源電壓:AC220V或380V,50Hz
輸出功率:10KW(2KW~20KW可選,可定製)
輸出電壓:0~600V或1000V(可定製)
測試輸出電流:0~50A
頻率調節範圍:45~65Hz
步進頻率:1Hz
抗干擾能力:通頻帶±0.3Hz,衰減>80dB/Hz
測量範圍:0.001~1000Ω
分辯率:1mΩ
測量精度:1.0級
使用環境溫度:-20℃~+50℃

DF910K大型地網變頻大電流接地阻抗測量系統

產品概述
DF-910K變頻大電流多功能接地阻抗測量系統由:DF910K變頻接地阻抗測量儀,隔離變壓器,和導通測量儀及其他附屬檔案組成。主要功能:精確測量接地阻抗、接地電阻,接地電抗,導通電阻和土壤電阻率。該系統採用當前最先進的數字濾波選頻測量技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;輸出純正弦波大功率信號做為測試電源,輸出功率達10KW,雙點或多頻點採集數據,特別適用於地網接地阻抗的測量。該系統測量數據精確穩定,抗干擾能力強,數據可重複性好,處於國內領先水平。
技術特點
☆採用軍用電子對抗數字濾波技術,抗干擾能力極強。(關鍵性能)
選頻特性尖銳,通頻帶±0.5Hz。實測200V的干擾在±1Hz下測量引起的誤差低於0.1mV,干擾抑制能力達到百萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測量精度,測量數據可重複。
☆可多點精確選頻測試
由於採用了具有超強抗干擾能力的數字濾波技術,設備可採用與工頻很接近的多點頻率進行測量,如(47,49,51,53Hz等)。如採用與工頻偏差較遠的雙點變頻(如40,60Hz,30Hz,120Hz等),其測試結果與工頻測試結果的等效性有待研究。
☆系統輸出功率10KW,電壓0-1000V,電流0-20A,對於測量各種大小地網可保證現場能產生足夠的測試電流。
我們知道,迴路電流等於電壓除以電阻。為了保證產生足夠的電流,設備必須能提供足夠高的電壓和功率。如設備額定輸出為5A,100V,總功率500W,在大多現場測量時是遠遠達不到5A電流值的,有時甚至只能產生數百毫安電流。對於大型地網強幹擾的環境下,這樣小的測試電流根本無法保證測量的準確性。本設備輸出電壓高(1000V),功率大(10KW),可保證現場產生足夠的電流,保證測量結果的準確性和可重複性。
☆功能多,可測量接地阻抗,接地電阻,電抗,土壤電阻率。
☆系統自動轉換量程。採用高級增益編程放大技術,保證了在高低量程範圍的測量精度,無需手動換擋,簡單方便。
☆各量程可分別進行校準,保證了精度。
☆高穩定度的變頻源,純正弦波輸出,保證了測試結果的等效性,並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據,傻瓜式操作。
☆可保存2000組以上數據,與計算機在線上上傳數據,方便分析處理
系統參數
電源電壓:AC220V或380V,50Hz
輸出功率:標配10KW(5KW~20KW可選)
輸出電壓:標配0~400~800V(0~1000V可選)
測試輸出電流:標配0~25A(0~60A可選)
頻率調節範圍:45~65Hz多頻點可選
抗干擾能力:通頻帶±0.3Hz,衰減>80dB/Hz;
測量範圍:0.001~1000Ω
分辯率:1mΩ
測量精度:1.0級
使用環境溫度:-20℃~+50℃

DF902K變頻抗干擾接地阻抗測量儀

產品概述
DF-902K變頻抗干擾地網接地阻抗測量儀主要功能:精確測量接地阻抗、接地電阻,接地電抗,土壤電阻率。
該設備採用當前最先進的數字濾波選頻測量技術,具有超強的抗干擾能力,徹底消除了由工頻感應、零序電流、諧波和雜散信號的干擾給測量帶來的誤差;輸出純正弦波大功率信號做為測試電源,輸出功率達2KW,雙點或多頻點採集數據,特別適用於地網接地阻抗的測量。該系統測量數據精確穩定,抗干擾能力強,數據可重複性好,處於國內領先水平
技術特點
☆採用軍用電子對抗數字濾波技術,抗干擾能力極強。(關鍵性能)
選頻特性尖銳,通頻帶±0.5Hz。實測200V的干擾在±1Hz下測量引起的誤差低於0.1mV,干擾抑制能力達到百萬分之一以上,遠勝於部分進口儀器百分之幾的抗干擾能力,保證了測量精度,測量數據可重複。
☆可多點精確選頻測試
由於採用了具有超強抗干擾能力的數字濾波技術,設備可採用與工頻很接近的多點頻率進行測量,如(47,49,51,53Hz等)。如採用與工頻偏差較遠的雙點變頻(如40/60Hz,30Hz,120Hz等),其測試結果與工頻測試結果的等效性有待研究。
☆功能多,可測量接地阻抗,接地電阻,電抗,土壤電阻率。
☆系統輸出功率2KW,電壓0-400V,電流0-5A,對於一般的中小型地網可保證現場能產生足夠的測試電流。
☆系統自動轉換量程。採用高級增益編程放大技術,保證了在高低量程範圍的測量精度,無需手動換擋,簡單方便。
☆各量程可分別進行校準,保證了精度。
☆高穩定度的變頻源,純正弦波輸出,保證了測試結果的等效性,並有過壓、過流和過熱等保護功能。
☆大螢幕顯示測試數據,傻瓜式操作。
☆可保存2000組以上數據,與計算機在線上上傳數據,方便分析處理
系統參數
電源電壓:AC220V
輸出功率:2KW
輸出電壓:0~200V~400V
測試輸出電流:最大10A(200V)或5A(400V)
測量頻率:45~65Hz多點頻率可選
抗干擾能力:通頻帶±0.5Hz,衰減>80dB/Hz;
波形畸變率:≤1%
測量範圍:0.001~1000Ω
分辯率:1mΩ
測量精度:1.0級
使用環境溫度:-20℃~+50℃

五、性能特點

1、測量的工頻等效性好。測試電流波形為正弦波,頻率與工頻之差僅為5Hz,使用45Hz和55Hz兩種頻率進行測量。
2、抗地電壓干擾能力強。本儀器採用異頻法測量,配合現代軟硬體濾波技術,使得儀器具有很高的抗干擾性能,測試數據穩定可靠。20V工頻干擾僅帶來0.002Ω誤差。
3、精度高。可用來測量接地阻抗很小的大型地網。
4、功能強大。可測量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗,還可測量出電阻分量和電抗分量。
5、可測量現場干擾,方便用戶估計測量誤差。
6、具備斷線報警功能,避免了錯誤測量。
7、操作簡單。全中文選單式操作,直接顯示出測量結果。
8、可保存50組測量數據,且自帶微型印表機可現場列印測量結果。
8、布線勞動量小,無需大電流線。
10、本儀器體積小、重量輕,方便攜帶。

六、異常處理

若液晶屏上顯示“測試電流偏小”,說明E、C間開路或阻抗過大,超出了異頻電源的負載能力,致使異頻電源輸出電流過小。出現這種情況時,首先應檢查接線是否牢靠,若還不能解決問題,則可嘗試採用多個電流極並聯或者向其周圍潑水的方式降阻。若顯示的電流值較小,未達到預期的數值(如1A),同樣可採用上述的方法進行降阻。較大的測試電流利於抑制現場干擾。若液晶屏上顯示“電位極接地電阻偏大或電壓線斷線”,說明接至儀器電壓輸入端子P1、P2的電壓線有斷線處或者電位極未良好接地。出現這種情況時,首先應檢查電壓輸入線有無斷線處,若還不能解決問題,則可嘗試加深輔助電位極接地樁向其周圍潑鹽水來降低其接地電阻。

七、注意事項

為了安全起見,儀器供電電源應該具有地線。儀器進行測試時,面板接線端子上可能會有100V以上的電壓,使用時請勿觸摸面板接線端子以及引線的裸露部分。電流極在測量時應有專人看管以防無關人員觸電。
