主要用途
成束燃燒試驗裝置適用於GB/T18380.（31—36）—2008《電纜和光纜在火焰條件下燃燒試驗設定、垂直安裝的成束電線電纜火焰垂直蔓延試驗》標準，用於成束阻燃電線和電纜進行阻燃特性試驗場合，也適用於IEC60332—3—10：2000標準。

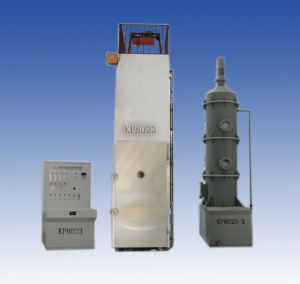

成束燃燒試驗機實物圖片產品規格
測試箱體內部為1,000（W）X2,000(D)X4,000（H）mm，內部為不鏽鋼304材料，表面防腐蝕處理(灰色)，防酸及耐腐蝕；外壁為鐵板噴塑處理，中間填充礦棉材料箱體底部進氣空間為800(W)X400(D)mm，由鼓風機提供氣源頂部排氣空間為300(W)X1,000(D)mm，上部安裝錐形煙囪，可同不鏽鋼金屬管路相連線
寬型不銹鋼梯尺寸為500(W)X3,500(H)，1個
標準不鏽鋼梯尺寸為800(W)X3,500(H)，1個
不鏽鋼軲轆吊裝方式，便於鋼梯的安裝（手動拉升）
帶狀標準丙烷燃燒器裝置2個
文丘里氣體混合裝置2個
壓力表及減壓閥設定裝置，可設定丙烷及空氣壓力為0.1Mpa
轉子流量計調節並設定氣體流量
表麵點火方式，熱敏探針監控，無明火將自動切斷燃氣
箱體提供鋼梯及欄桿扶手，便於用戶在頂部檢測
配備球閥可手動關閉氣源
自動設定燃燒測試時間，到時可自動切斷氣源
箱體內壁熱電偶，可顯示箱體內部溫度
附配煙霧收集塔

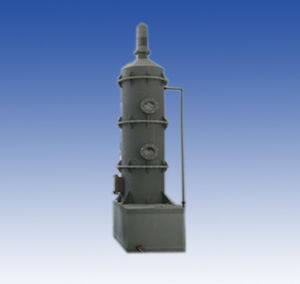

成束燃燒試驗機附配煙霧收集實物圖A.材質：洗滌塔全身採用PP材料，系統里無金屬組件，有極高的抗酸鹼、耐腐蝕性；風量：5000㎡/h 功率：5.5KW
B.循環液體層：可用自來水填充，也可用洗滌液填充，洗滌液效果更佳，為了防止排放進來的廢棄腐蝕洗滌塔的底部。
C.空氣層：在生產或實驗過程中排放出來的需要處理的廢氣，空氣層和進氣口連線，以便廢棄進入空氣層
D.填充層：洗滌塔的填充材料採用PP材料的海膽式中孔小球，形狀為多齒TELLERTT形，填充層表面有視窗，便於清洗填充層內的小球。填充層主要功能是打散空氣層中的廢氣，使其成為分散的廢棄，以便使廢氣在噴水層內得到充分的潔淨。
E.噴水層：噴水層中的灑水頭採用PP120度旋轉無堵塞噴頭，覆蓋面積達95%，噴水層有一個獨立的視窗，以便於檢查灑水頭的工作狀況
F.防霧層：能有效的過濾空氣中的雜質，同時還可以防止廢氣中的水霧晶體腐蝕洗滌塔內壁。
G.排氣管：在洗滌塔頂部連線著排氣管，排氣管採用優質PP材料，有極高的抗酸鹼、耐腐蝕性。
H.活性炭吸附箱：活性炭吸附箱內含有大量活性炭粉末可以有效吸附廢氣中殘留的有害物質，從而使空氣達到國家排放標準，排放到大氣中，這也是洗滌塔最後一道淨化程式。
I.檢測口：在排氣管的末端有個檢測口，以便於檢測人員檢測空氣的質量。
J.循環泵：循環泵使循環液體層中的液體經過灑水頭循環使用，節約用水。
主要參數
1、不鏽鋼測試箱體的尺寸為1000*2000*4000mm(誤差均為100 mm)箱體內表面鋪絕熱材料；箱體前面下半部設有800×400±10(D)的進氣空間；箱頂排氣口300×1000(W*D誤差10%)，上部安裝錐形煙囪，可同不鏽鋼金屬管路相連線，方便在測試過程中排除煙氣
2、安裝有火焰截止筒，防止丙烷氣體回火
3、燃燒測試時間控制：自動設定，到時可自動切斷氣源
4、箱體觀測窗：耐火玻璃(5mm厚)
5、測試用鋼梯尺寸：500×3500(W*D)；
寬型鋼梯尺寸：800(W)*3500(H)；燃燒面尺寸 (L)257*(W)4.5mm
6、熱源為帶型丙烷燃燒器噴燈，配有Venturi混合器，孔中心距：3.2mm
7、表麵點火方式，熱敏探針監控，無明火將自動切斷燃氣
8、裝置：帶狀標準丙烷燃燒器裝置2個 文丘里氣體混合裝置2個
9、壓力控制：壓力表及減壓閥設定裝置，可設定丙烷及空氣壓力為0.1Mpa
10、氣體控制：質量流量計調節並設定氣體流量
