屋頂或各樓層懸掛在立柱（井筒、塔架）上的建築，又稱懸吊式建築。這種建築的特點是用分散的鋼索和吊桿承擔屋頂和樓板的重量,充分發揮鋼材的力學性能,因而可增大結構跨度和減少材料用量，並可使建築的形式富於變化。1837年建造的法國洛里恩軍械庫，已採用了懸掛結構屋頂。20世紀50年代以後，隨著鋼材強度的提高和結構力學理論的發展，懸掛式結構的套用逐漸廣泛，既用於單層建築，也可用於高層建築。

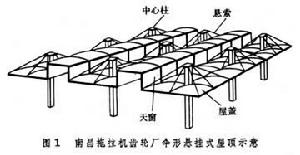

單層懸掛結構建築　在這種建築中，梁、桁架、薄殼或屋面板等剛性構件組成的屋頂用懸掛索吊住，錨固在中心柱上，形如吊傘；也可錨固在兩端的塔架上，形如懸橋。中國60年代初建造的南昌拖拉機齒輪廠齒輪車間的懸掛式建築，柱網為12×12米,屋頂用4塊4×4米的殼板組成一傘形，用8根拉索懸掛在立柱頭上（圖1）。1962年義大利曼圖亞市建造的布爾哥造紙廠為跨度最長的懸掛式建築，屋頂總長250米（中間跨度163米），寬30米,僅用4根鋼纜將支承屋頂的4根縱向鋼樑懸掛在兩座 50米高的混凝土A形支腿的塔架頂端。

懸掛結構建築

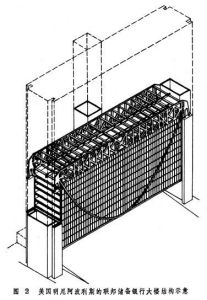

高層懸掛結構建築　這種建築主要由井筒、吊架或斜拉桿、吊桿和各層樓板構成。井筒常採用鋼筋混凝土結構，也可採用鋼結構。各層樓板的內端支承在井筒上，外端由吊桿懸掛住,吊桿懸掛在由井筒伸出的吊架上,也可用斜拉桿懸掛在井筒的頂端。所有荷載傳遞到中心或兩端的井筒，再由井筒傳至基礎。根據層數、平面和立體形狀，可採用頂部懸掛或分組懸掛，懸掛的方式可用桁架懸掛或用斜拉桿懸掛。1985年建成的香港滙豐銀行是目前世界上最高的大型懸掛結構建築,地面上43層,高167.70米，採用5組桁架式懸掛結構，垂直構件為8組鋼柱,每組4根柱子。1972年建造的美國明尼阿波利斯的聯邦儲備銀行（圖2），12層樓的荷載通過吊桿懸掛在兩個高為8.5米、跨度長為84米的桁架大樑上,又用兩條工字型鋼作成的懸鏈，對大梁起輔助作用。懸鏈式構件產生的水平力由桁架大梁承受，以後還可再增加層數，懸掛在鋼拱上。

懸掛結構建築

高層建築採用懸掛式結構，主要有以下特點：①結構受力明確，吊桿可用高強鋼；②有較多的工作面，加快了施工速度；③由於筒體先施工，水、電、電梯等設備可先行安裝，有利於提早交付使用；④由於自上而下施工，安裝窗戶玻璃、油漆、外牆裝修等，不會污染飾面；⑤施工時可用吊籃取代腳手架，費用較低，並可減少工作量。
參考書目
　金向魯：《懸掛結構計算理論》，浙江科學技術出版社，杭州，1981年。
