簡介
微波混合接頭(microwave hybrid junction) 是指用來分配或合成微波信號功率並具有隔離性能的四連線埠微波元件，用作分配器時輸出同相或反相的等幅信號。混合接頭有魔T和環形電橋兩種型式。
分類
混合接頭有魔T和環形電橋兩種型式，下圖是它們的矩形波導結構。在魔T中，當TE10模微波信號從連線埠①輸入時，不能在連線埠④內激發電磁場，即連線埠④隔離，信號由連線埠②和③同相等分輸出；當信號從連線埠④輸入時，不能在連線埠①內激發電磁場，即連線埠①隔離，信號由連線埠②和③反相等分輸出。在環形電橋中，微波信號從連線埠①輸入時即在環內激起駐波，連線埠②和④均在波腹處，有反相等分信號輸出，而連線埠③處於波節處，無輸出，是隔離連線埠。同樣，信號從其他連線埠輸入時也會發生類似情況。按照互易定理，分配器也可用作合成器，當信號從連線埠②和③等幅同相或反相輸入時，合成後則由連線埠①或④輸出。
微波混合接頭魔T立體分支結構
魔T為立體分支結構， 較難用其他傳輸線實現。環形電橋為平面分支結構，容易用其他傳輸線來實現。 魔T和環形電橋的主要技術指標是輸入連線埠的電壓駐波比、兩個輸出的不平衡度、隔離連線埠的隔離度和它們的工作頻帶等。其性能取決於結構尺寸的精度和匹配裝置的設計、調整。就魔T來說，由於接頭不連續性的影響，各連線埠不能完全匹配，也就得不到完全隔離。若在接頭區域插入膜片或銷釘等匹配裝置，便可在較窄的頻帶內降低各連線埠的電壓駐波比並提高隔離度。若採用階梯過渡或漸近過渡作為匹配裝置，則可在較寬的頻帶內提高性能。

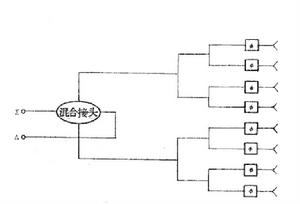

混合接頭常用於平衡混合器、平衡放大器、和差器以及阻抗測量器等部件中。此外，3分貝定向耦合器也有類似混合接頭的特性，但兩個輸出連線埠的信號有90°的相位差。
無源微波網路
屬於二連線埠網路的有微波濾波器、模式變換器(用於將波導中的一種電磁波模式變換成另一種)，極化變換器(用於改變波導中電磁波的極化性質)、移相器、鐵氧體和隔離器等。屬於三連線埠網路的有功率分配器、鐵氧體Y形環形器等。屬於四連線埠網路的有微波混合接頭、定向耦合器和定向濾波器等。用於微波多路通信的多工器屬於多連線埠網路，其功能是把一個寬頻帶信道分割成若干窄頻帶信道，使信號分別從不同的連線埠輸出。多工器可由多個定向濾波器連線而成，或由帶通濾波器及匹配雙T電橋組合而成。
