利用參數可電調的材料和器件組成的控制微波信號幅度或相位的器件。可電調的材料和器件主要有半導體二極體(如PIN管、 變容管和肖特基管等)和鐵氧體材料(見微波鐵氧體器件)。控制信號幅度的器件有衰減器、調幅器、開關器和限幅器等;控制信號相位的有移相器和調相器等。

正文

微波電控器件

利用參數可電調的材料和器件組成的控制微波信號幅度或相位的一些器件。可電調的材料和器件主要有半導體二極體(如PIN管、 變容管和肖特基管等)和鐵氧體材料(見微波鐵氧體器件)。控制信號幅度的器件有衰減器、調幅器、開關器和限幅器等;控制信號相位的有移相器和調相器等。

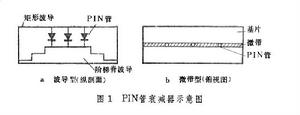

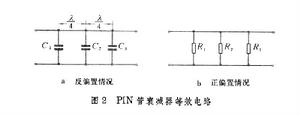

PIN管具有不同的正反向特性,當它被反向偏置時可等效為小電容而近似開路,而在正向偏置時則可等效為可變電阻,若偏壓增大,其阻值則減小。PIN管衰減器(圖1)就是利用這一特性工作的,從它的等效電路(圖2)可見,當PIN管反偏置時,衰減器即相當於濾波器,可設計成幾乎沒有衰減,而PIN管正偏置時,衰減器為一電阻衰減器,改變偏壓即可改變衰減。若正偏置衰減甚大而反向偏置衰減甚小,衰減器即成為開關器。若以調製信號作為偏置電壓,則通過衰減器的微波信號會受到幅度調製,遂成為調幅器。

微波電控器件微波電控器件
微波電控器件微波電控器件

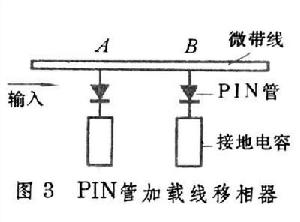

圖3為典型的 PIN管載入線移相器。當PIN管被正偏置時,可等效為高電阻而近似開路,信號從A到B的相移為θ1;而PIN管為反偏置時,可等效為小電容,信號從A到B的相移變為θ2,兩者之差就是移相器的相移。這種載入線移相器只能產生較小的相移;較大的相移則須採用混合接頭移相器等其他結構才能實現。若把移相器的正偏置相移視為零,而將反偏置相移設計成π,則移相器就成為0~π調相器。若用變容管代替PIN管並調節偏壓值,則構成相移量連續變化的電控可變移相器。
微波電控器件微波電控器件
由於電控器件的控制對象不同,所要求的指標也不一樣。除了工作頻率、頻頻寬度和輸入電壓駐波比等一般要求之外,還應有諸如開關時間、開關功率等特殊指標。
