YEW-300微機屏顯式液壓壓力試驗機
一. 功能及結構簡述
■YEW-300微機屏顯式液壓壓力試驗機主要用於多種材料的壓縮試驗，例如：水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
■整機主要由主機、油源、控制櫃和計算機印表機等部分組成。該機採用液壓系統施加試驗力，手動控制試驗過程，油壓感測器測力，微機螢幕顯示試驗數據及曲線，可進行數據儲存及列印等，試驗數據以資料庫化管理，可以使用Access、Excel進行試驗資料庫通訊。操作及顯示部分高度適當，便於試驗者進行操作和觀察。
■主機為兩立柱、固定橫樑框架式加荷機構，油缸下置式主機。主要由橫樑、底座、油缸、活塞、立柱、工作檯、壓盤等組成。橫樑由兩立柱支承在工作檯的檯面上，由螺帽加以緊固構成加荷框架，橫樑下平面中心裝有上球面座及上壓盤，油缸及活塞位於工作檯的中央，活塞上端安放壓盤座和下壓盤。下壓盤上的圓刻線是為了便於放置試樣。工作檯安裝在機架上，機架內的油管與油源控制櫃相通。當控制油液進入油缸後，推動活塞連同固定工作檯及下壓盤上升，使試驗力逐漸作用在試樣上。
二.主要技術參數
最大試驗力(kN) 300
試驗力測量範圍 最大試驗力的4%-100%
試驗力示值相對誤差 ≤示值的±1%
上下壓盤最大距離(mm) 250
上下壓盤尺寸(mm) 上Φ150/下Φ160
活塞行程(mm) 0-150
活塞空載上升最大速度(mm/min) 約175
立柱淨間距(mm) 280
油泵電動機功率(kW) 1.5
試驗機主機外形尺寸(長×寬×高)(mm) 610×510×1690
油源控制櫃外形尺寸(長×寬×高)(mm) 610×700×1100
主機質量(kg) 1000
油源控制櫃質量(kg) 約400
三.標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 油源控制櫃 1套
3 油壓感測器 CYB-12SA 1隻 中航機電
4 測控系統 1套
5 計算機 1台
6 印表機 1台
7 計算機桌 1張
8 上下壓板(mm) 上Φ150mm/下Φ160mm 1套
9 隨機工具 1套
10 隨機檔案 1套
YEW-600微機屏顯式液壓壓力試驗機
一. 功能及結構簡述
■YEW-600微機屏顯式液壓壓力試驗機主要用於多種材料的壓縮試驗，例如：水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
■整機主要由主機、油源、控制櫃和計算機印表機等部分組成。該機採用液壓系統施加試驗力，手動控制試驗過程，油壓感測器測力，微機螢幕顯示試驗數據及曲線，可進行數據儲存及列印等，試驗數據以資料庫化管理，可以使用Access、Excel進行試驗資料庫通訊。操作及顯示部分高度適當，便於試驗者進行操作和觀察。
■主機為兩立柱、固定橫樑框架式加荷機構，油缸下置式主機。主要由橫樑、底座、油缸、活塞、立柱、工作檯、壓盤等組成。橫樑由二立柱支承在底座上，由螺帽加以緊固構成加荷框架。上壓盤裝在橫樑的螺桿上，由人轉動手輪帶動螺母鏇轉，螺母帶動螺桿升降，使上壓盤上下移動，從而調整試驗空間。油缸及活塞位於工作檯的中央，工作檯上放著球面座和下壓盤。下壓盤上的圓刻線是為了便於放置試樣。主機上的油管與油源控制櫃相通。當控制油液進入油缸後，推動活塞連同固定工作檯及下壓盤上升，使試驗力逐漸作用在試樣上。
二.主要技術參數
技術名稱 技術參數
最大試驗力(kN) 600
試驗力測量範圍 最大試驗力的4%-100%
試驗力示值相對誤差 ≤示值的±1%
上下壓盤最大距離(mm) 500
上下壓盤尺寸(mm) 204×204
活塞行程(mm) 0-200
活塞空載上升最大速度(mm/min) 約80
立柱淨間距(mm) 425
油泵電動機功率(kW) 1.5
試驗機主機外形尺寸(長×寬×高)(mm) 680×440×2080
油源控制櫃外形尺寸(長×寬×高)(mm) 610×700×1100
主機質量(kg) 約1800
油源控制櫃質量(kg) 約400
三.標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 油源控制櫃 1套
3 油壓感測器 CYB-12SA 1隻 中航機電
4 測控系統 1套
5 計算機 1台
6 印表機 1台
7 計算機桌 1張
8 上下壓板(mm) 204×204 1套
9 隨機工具 1套
10 隨機檔案 1套
YEW-1000微機屏顯式液壓壓力試驗機
一. 功能及結構簡述
■YEW-1000微機屏顯式液壓壓力試驗機主要用於多種材料的壓縮試驗，例如：水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
■整機主要由主機、油源、控制櫃和計算機印表機等部分組成。該機採用液壓系統施加試驗力，手動控制試驗過程，油壓感測器測力，微機螢幕顯示試驗數據及曲線，可進行數據儲存及列印等，試驗數據以資料庫化管理，可以使用Access、Excel進行試驗資料庫通訊。操作及顯示部分高度適當，便於試驗者進行操作和觀察。
■主機兩立柱、固定橫樑框架式加荷機構，油缸下置式主機。主要由橫樑、底座、油缸、活塞、立柱、工作檯、壓盤等組成。橫樑由二立柱支承在底座上，由螺帽加以緊固構成加荷框架。上壓盤裝在橫樑的螺桿上，由電機帶動蝸桿，而蝸桿帶動蝸輪，再由蝸輪帶動螺母鏇轉，使裝在螺桿上的上壓盤隨螺桿上下移動，從而調整試驗空間。油缸及活塞上端安放著工作檯，工作檯上安放著球面座和下壓盤。下壓盤的圓刻線是為了便於放置試樣。主機上的油管與油源控制櫃相通。當控制油液進入油缸後，推動活塞連同固定工作檯及下壓盤上升，使試驗力逐漸作用在試樣上。
二.主要技術參數
技術名稱 技術參數
最大試驗力(kN) 1000
試驗力測量範圍 最大試驗力的4%-100%
試驗力示值相對誤差 ≤示值的±1%
上下壓盤最大距離(mm) 500
上下壓盤尺寸(mm) 320×320
活塞行程(mm) 0-150
活塞空載上升最大速度(mm/min) 約75
立柱淨間距(mm) 460
油泵電動機功率(kW) 1.5
升降電機功率(kW) 0.55
試驗機主機外形尺寸(長×寬×高)(mm) 780×540×2650
油源控制櫃外形尺寸(長×寬×高)(mm) 610×700×1100
主機質量(kg) 約2000
油源控制櫃質量(kg) 約400
三.標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 油源控制櫃 1套
3 油壓感測器 CYB-12SA 1隻 中航機電
4 測控系統 1套
5 計算機 1台
6 印表機 1台
7 計算機桌 1張
8 上下壓板(mm) 320×320 1套
9 隨機工具 1套
10 隨機檔案 1套
YEW-2000D微機屏顯式液壓壓力試驗機
一. 功能及結構簡述
■YEW-2000D微機屏顯式液壓壓力試驗機主要用於多種材料的壓縮試驗，例如：水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
■整機主要由主機、油源、控制櫃和計算機印表機等部分組成。該機採用液壓系統施加試驗力，手動控制試驗過程，油壓感測器測力，微機螢幕顯示試驗數據及曲線，可進行數據儲存及列印等，試驗數據以資料庫化管理，可以使用Access、Excel進行試驗資料庫通訊。操作及顯示部分高度適當，便於試驗者進行操作和觀察。
■主機為雙絲槓框架結構、移動式橫樑、油缸下置式主機。移動式橫樑可在一定範圍內任意調整試驗空間。主要由橫樑、底座、油缸、活塞、絲槓、工作檯、壓盤等組成。橫樑通過安裝在其上的絲母與絲槓聯結。絲槓下端通過卡環、螺母與底座牢固聯結。安裝在橫樑上的電機，通過鏈輪鏈條帶動絲母鏇轉鏇轉，改變電機鏇轉方向後可使橫樑上下移動，從而調整試驗空間。上壓盤通過螺釘聯接在橫樑上；壓塊將油缸固定在底座中央，活塞與工作檯通過螺釘聯結在一起，下壓盤、及球面座通定位銷固定在工作檯上。下壓盤的圓刻線是為了便於放置試樣。主機上的油管與油源控制櫃相通。當控制油液進入油缸後，推動活塞連同固定工作檯及下壓盤上升，使試驗力逐漸作用在試樣上。
二.主要技術參數
技術名稱 技術參數
最大試驗力(kN) 2000
試驗力測量範圍 最大試驗力的4%-100%
試驗力示值相對誤差 ≤示值的±1%
上下壓盤最大距離(mm) 500
上下壓盤尺寸(mm) 250×250
活塞行程(mm) 0-150
活塞空載上升最大速度(mm/min) 約35
立柱淨間距(mm) 540
油泵電動機功率(kW) 1.5
升降電機功率(kW) 0.75
試驗機主機外形尺寸(長×寬×高)(mm) 1050×650×2100
油源控制櫃外形尺寸(長×寬×高)(mm) 610×700×1100
主機質量(kg) 約2000
油源控制櫃質量(kg) 約400
三、標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 油源控制櫃 1套
3 油壓感測器 CYB-12SA 1隻 中航機電
4 測控系統 1套
5 計算機 1台
6 印表機 1台
7 計算機桌 1張
8 上下壓盤(mm) 250×250 1套
9 隨機工具 1套
10 隨機檔案 1套
YEW-3000A微機屏顯式液壓壓力試驗機
一. 功能及結構簡述
■YEW-3000A微機屏顯式液壓壓力試驗機主要用於多種材料的壓縮試驗，例如：水泥、混凝土、各種建築用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
■整機主要由主機、油源、控制櫃和計算機印表機等部分組成。該機採用液壓系統施加試驗力，手動控制試驗過程，油壓感測器測力，微機螢幕顯示試驗數據及曲線，可進行數據儲存及列印等，試驗數據以資料庫化管理，可以使用Access、Excel進行試驗資料庫通訊。操作及顯示部分高度適當，便於試驗者進行操作和觀察。
■主機為雙絲槓框架結構、移動式橫樑、油缸下置式主機。移動式橫樑可在一定範圍內任意調整試驗空間。主機部分主要由橫樑、絲槓、工作檯、小車等部分組成。橫樑由二絲槓支撐在底座上，由螺帽加以緊固構成加荷框架；橫樑上裝有球面座，上壓盤裝在球面座上，加荷時可根據試件形狀自動調整方向，使試件受力均勻；橫樑上裝有調整電機，由電機帶動蝸桿，蝸桿帶動蝸輪，再由蝸輪帶動絲母鏇轉，絲母帶動橫樑上下移動，從而調整試驗空間；橫樑中裝有彈簧，支撐起橫樑的重量，消除掉絲母螺紋與絲槓螺紋豎直方向上的間隙，使試驗可靠，數據準確；下壓盤裝在小車上，小車可在軌道上來回移動，裝卸試件均可拉出小車；下壓盤的圓刻線是為了便於放置試樣。主機上的油管與油源控制櫃相通。當控制油液進入油缸後，推動活塞連同固定工作檯及下壓盤上升，使試驗力逐漸作用在試樣上。
二.主要技術參數
技術名稱 技術參數
最大試驗力(kN) 3000
試驗力測量範圍 最大試驗力的4%-100%
試驗力示值相對誤差 ≤示值的±1%
上下壓盤最大距離(mm) 1000
上下壓盤尺寸(mm) 400×400
活塞行程(mm) 0-200
塞空載上升最大速度(mm/min) 約35
立柱淨間距(mm) 560
油泵電動機功率(kW) 3.0
升降電機功率(kW) 1.5
試驗機主機外形尺寸(長×寬×高)(mm) 1000×1480×3393
電控櫃外形尺寸(長×寬×高)(mm) 550×520×1070
油源外形尺寸(長×寬×高)(mm) 690×450×730
主機質量(kg) 約7000
油源控制櫃質量(kg) 約400
三.標準配置
序號 名稱 規格 數量 備註
1 主機 1台
2 油源 1套
3 控制櫃 1套
4 油壓感測器 CYB-12SA 1隻 中航機電
5 測控系統 1套
6 計算機 1台
7 印表機 1台
8 計算機桌 1張
9 上下壓盤(mm) 400×400 1套
10 隨機工具 1套
11 隨機檔案 1套
1、配備液體增壓泵，可輕鬆實現輸出壓力任意可調、可控，具有可記憶性儀表，記錄瞬間爆破壓力。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都採用國際知名品牌的標準零件，無任何焊接連線，方便拆卸，安全係數高，壽命長、便於維護。
4、可以選用手動控制，數顯壓力表顯示，電腦控制等操作方式。
微機部分：
¤採用液晶控制器、感測器及微機，實現電子測量，可實現試驗力數顯及微機螢幕顯示，數據自動處理，印表機列印試驗結果。
¤微機螢幕實時顯示各測量值(包括試驗力、變形、加荷速率等)、試驗力—變形、試驗力--時間等關係曲線。
¤配有液晶控制器，採用四級量程，精度均為±1%,具有試驗力、峰值顯示功能，脫離微機仍能工作。
¤自動計算材料特徵點(上下屈服點、抗拉強度、斷裂強度)、彈性模量、斷面收縮率及s0.05和s0。2,並能進行手動處理。
¤模組化設計，可隨意擴展功能，如行程測量、雙引伸計等。
¤既有手動調零和標定功能，同時具有數字清零和數字標定功能。
¤Windows98/Windows2000；圖形界面，全中文提示，操作方便。
¤曲線的幅度可隨意設定，並可進行曲線的局部放大和多個試驗曲線比較。
¤提供了多種單件表格模版，批量數據報表格式可隨意設定。
¤可進行單根或批量試驗,結果可永久保存。
¤採用標準的RS232(或RS485)通訊協定，試驗數據和控制命令雙向傳送，既可單台工作，又可進行多台試驗機資源共享(即一台微機控制多台試驗機)。

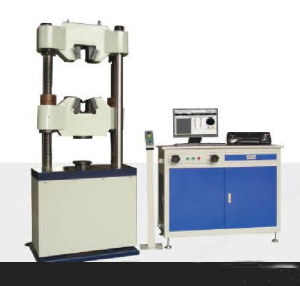

微機屏顯式液壓壓力試驗機
