循環冷卻水系統
正文

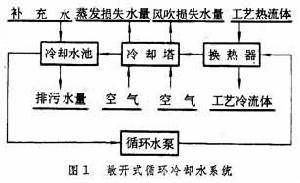

冷卻設備有敞開式和封閉式之分,因而循環冷卻水系統也分為敞開式和封閉式兩類。敞開式系統的設計和運行較為複雜。敞開式 冷卻設備有冷卻池和冷卻塔兩類,都主要依靠水的蒸發降低水溫。再者,冷卻塔常用風機促進蒸發,冷卻水常被吹失。故敞開式循環冷卻水系統(圖1)必須補給新鮮水。由於蒸發,循環水濃縮,濃縮過程將促進鹽分結垢(見沉積物控制)。補充水有稀釋作用,其流量常根據循環水濃度限值確定。通常補充水量超過蒸發與風吹的損失水量,因此必須排放一些循環水(稱排污水)以維持水量的平衡。
![循環冷卻水系統](/img/f/9cb/nBnauM3X5gzN0kDO4EjMxgDM5ETMwADMwADMwADMwADMxAzLyEzL5gzLt92YucmbvRWdo5Cd0FmL0E2LvoDc0RHa.jpg)
封閉式 封閉式循環冷卻水系統(圖2)採用封閉式冷卻設備,循環水在管中流動,管外通常用風散熱。除換熱設備的物料泄漏外,沒有其他因素改變循環水的水質。為了防止在換熱設備中造成鹽垢,有時冷卻水需要軟化(見水的軟化)。為了防止換熱設備被腐蝕,常加緩蝕劑;採用高濃度、劇毒性緩蝕劑時要注意安全,檢修時排放的冷卻水應妥善處置。
![循環冷卻水系統](/img/1/da3/nBnauM3X4QDM1ATO4EjMxgDM5ETMwADMwADMwADMwADMxAzLyEzL4QzLt92YucmbvRWdo5Cd0FmLwE2LvoDc0RHa.jpg)
