彩色無紙記錄儀是一種採用微處理器和5.6英寸TFT彩色液晶顯示屏的多功能無紙記錄儀,可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有感測器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、列印以及遠程通訊功能。

概述

十六通道萬能輸入彩色無紙記錄儀可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有感測器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、普通隨身碟歷史數據轉存、列印以及遠程通訊功能

彩色無紙記錄儀-棒圖彩色無紙記錄儀-棒圖
彩色無紙記錄儀-實時曲線彩色無紙記錄儀-實時曲線

主要特點

可靠的結構
全鋁密封外殼及內部禁止板,保證記錄儀在惡劣環境中正常工作
間隔寬度達10mm的接線端子,保證方便穩定
翻蓋式面板,保護前端的USB接口
硬體及系統
採用高速、高性能32位ARM微處理器,畫面回響時間<0.2秒,可同時實現16路信號的檢測、記錄、顯示和報警
進口SHARP公司5.6英寸320×240點陣TFT高亮度彩色圖形液晶顯示,亮度可調
採用國際名廠元器和最新大規模積體電路,確保整機高性能
大容量FLASH快閃記憶體晶片存貯歷史數據,掉電永不丟失數據
集成硬體實時時鐘,掉電情況下時鐘也能準確運行
記錄儀在85VAC-265VAC範圍內正常工作
採用先進無跳線技術,儀表萬能輸入
豐富的顯示功能
提供曲線顯示、棒圖顯示、數字顯示、總覽顯示等多種中文畫面
提供全新的T6輸入法,可輸入中文、英文、數字、特殊符號、上下標等,解決特漢字及殊單位的輸入問題
提供橫向、縱向曲線走紙方式,提供標尺顯示
每4組曲線顯示可以自由組合,自定義曲線顏色
軟體
信號全量程精度±0.2%
記錄儀各輸入、輸出通道間完全隔離
每個通道均支持流量積算功能
軟體密碼鎖保證用戶組態安全
內置GB2312二級漢字字型檔(6500漢字)
中文選單組態,可自由組態並顯示工程位號、工程單位
工程量顯示數值達到4位半,顯示範圍-9999-19999,還支持真空度運算及科學計數法顯示
報警顯示,同時指示各路通道的下下限、下限、上限、上上限報警。可以記錄最近的15條報警信息
記錄儀提供16天小時報表、128天8小時班報、192天12小時班報、1年日報+月報等多種報表形式
4組溫壓補償,支持孔板、渦街等流量計,用於對蒸汽、水、一般氣體等介質的補償運算
方便的數據轉移
通過通訊接口將儀表內部數據備份到計算機
使用1個USB2.0接口,通過普通2G隨身碟將儀表內部數據備份到計算機
通過面板式微型印表機列印數據及曲線表
網路集成的軟體
通過RS-485和RS-232C接口將儀表連線,對儀表進行運程監控、數據採集、數據備份等操作
通過標準MODBUSRTU協定和OPC接口軟體包,可無縫連線各種軟體。除支持雲潤儀表製造有限公司DataManagement數據管理軟體外,還支持iFix、組態王、MCGS、力控等通用工業組態,無需專用驅動。
支持FAT32檔案系統,Windows可自動識別備份檔案,無需格式轉換

記錄儀外形尺寸

1、無紙記錄儀外形尺寸:144×144×220mm
2、無紙記錄儀開孔尺寸:138×138mm
3、無紙記錄儀安裝方法:嵌入式儀表板安裝(垂直儀錶盤),允許向後最大傾斜30度安裝,左右水平

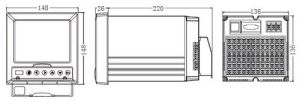

SWP-ASR600記錄儀外形尺寸記錄儀外形尺寸

記錄儀接線圖

1、12路彩色無紙記錄儀端子排列

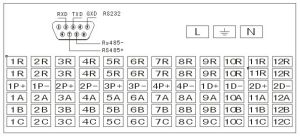

SWP-ASR612彩色記錄儀端子排列彩色記錄儀端子排列

2、16路彩色無紙記錄儀端子排列

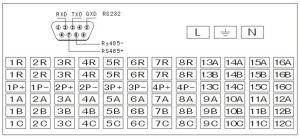

SWP-ASR616端子排列端子排列
