1、各子系統互相獨立、互不統屬：目前政府和企業的辦公大樓以及工廠廠區，在一定程度上都建立了綜合布線、安防報警、視頻監控、一卡通、動力環境等系統，但各子系統互相獨立，無法集成管理，造成了系統功能缺失、投資的浪費以及運營成本的增加。
2、信息化管理繁雜而無序：目前不管任何弱電和智慧型化的集成商，由於對網路和信息點的管理不夠重視和不夠專業，對大量的電話、寬頻等信息和數據還採用最原始的手工記錄方式，導致換個工程師則無法維修或維修時間過長，以至於大幅增加了管理成本。
3、樓宇自控系統成本過高：為了滿足智慧型化要求和達到節能減排的目標，樓宇自控系統提供了一套較為完善的解決方案。但一套樓宇自控系統動輒數百萬，至少也是數十萬的成本和每年大量的維護費用讓業主望而卻步。n
二、弱電集成系統
基於以上原因，中國電信在自身的網路和信息化基礎上，以客戶需求為核心，打造出一套Tip3000弱電智慧型集成系統解決方案，在成本和功能需求上達到一個較為完美的統一。

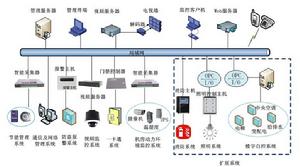

Tip3000弱電集成系統以客戶需求為核心，集成節能管理系統、通信與網路管理系統、防盜報警系統、視頻監控系統、一卡通系統、機房動力環境監控系統等多個子系統，並且可以根據客戶需要，採用國際標準接口，和樓宇自控系統、消防系統、燈光管理系統進行聯動和集成，最大程度上滿足客戶的需求。
Tip3000支持十多家主流廠家的設備和技術標準。
建築智慧型化工程又稱弱電系統工程，主要指通訊自動化（CA），樓宇自動化（BA），辦公自動化（OA），消防自動化（FA）和保全自動化（SA），簡稱5A。
系統集成項目實施管理方法應建立在對系統集成項目深刻理解的基礎之上，為用戶提供智慧型大廈和智慧型小區從工程諮詢、規劃、設計到安裝、調試、維護全方位的服務。 弱電工程主要包括以下子系統： ●計算機管理系統工程； ●樓宇設備自控系統工程； ●保全監控及防盜報警系統工程； ●智慧卡系統工程； ●通訊系統工程； ●衛星及共用電視系統工程； ●車庫管理系統工程； ●綜合布線系統工程； ●計算機網路系統工程； ●廣播系統工程； ●會議系統工程； ●視頻點播系統工程； ●智慧型化小區綜合物業管理系統工程； ●可視會議系統工程； ●大螢幕顯示系統工程； ●智慧型燈光、音響控制系統工程； ●火災報警系統工程； ●計算機機房工程。
電力套用按照電力輸送功率的強弱可以分為強電與弱電兩類。建築及建築群用電一般指交流220V50Hz及以上的強電。主要向人們提供電力能源，將電能轉換為其他能源，例如空調用電，照明用電，動力用電等等。智慧型建築中的弱電主要有兩類，一類是國家規定的安全電壓等級及控制電壓等低電壓電能，有交流與直流之分，交流36V以下，直流24V以下，如24V直流控制電源，或應急照明燈備用電源。另一類是載有語音、圖像、數據等信息的信息源，如電話、電視、計算機的信息。人們習慣把弱電方面的技術稱之為弱電技術。可見智慧型建築弱電技術基本涵義仍然是原來意義上的弱電技術。只不過隨著現代弱電高新技術的迅速發展，智慧型建築中的弱電技術套用越來越廣泛。如智慧型消防系統，監控系統，計算機網路，樓宇自控，智慧型廣播等等。弱電技術的套用程度決定了智慧型建築的智慧型化程度。
一般情況下，弱電系統工程指第二類套用。主要包括：１、電視信號工程，如電視監控系統，有線電視。２、通信工程，如電話。３、智慧型消防工程。４、擴聲與音響工程，如小區的中背景音樂廣播，建築物中的背景音樂。５、綜合布線工程，主要用於計算機網路。隨著計算機技術的飛速發展，軟硬體功能的迅速強大，各種弱電系統工程和計算機技術的完美結合，使以往的各種分類不再像以前那么清晰。各類工程的相互融合，就是系統集成。 智慧型型住宅小區的集成 當前智慧型型住宅發展大致有以下幾個趨勢: ①提供高度的安全性,如防火、防爆、防電擊等安全防範設施等。設定火災自動報警、煤氣泄漏報警、保全對講、防盜報警等系統。 ②提供舒適宜人的高品位的生活空間和環境,如舒適的室內溫度和濕度,良好的照明環境,適當的冷熱水供應。對空調、照明等實行自動控制。 ③具有足夠的通信設施,滿足家庭辦公要求,如電話、圖文傳真、機頂盒(STB)、計算機等。 ④提供豐富多彩的業餘文化及教育生活。具有良好的視昕設備,如電纜電視、衛星電視、圖文電視、雙向電視、音響或家庭影院。 ⑤要求電氣設備與家用電器實現自動化、遙控化。能集中管理水、電、煤氣等能量消耗,以便達到節能的目的。 這些社會的要求刺激了工業技術發展,使得許多適應上述要求的產品紛紛面世。如美國的“智慧型塑膠屋”,這種房屋通過電腦系統對室內照明、室溫、水溫自動調節,可使臥室的塑膠玻璃改變顏色。有的智慧型住宅,可由電腦系統根據天氣、溫度、濕度、風力等情況自動調節窗戶的開關,以保持房間的最佳狀態。如天氣不好,窗戶會馬上關上,空調開始工作;看電視時電話響,則電視機音量自動關小。如晚間音響音量過大,房間的窗子也會自動關閉,以免影響他人等等。智慧型住宅的功能自然遠不止這些,一般認為具備下列四種功能的住宅為智慧型住宅: ①安全防衛自動化系統。②身體保健及文化、娛樂自動化系統。③信息管理自動化系統。④食物烹調自動化系統。 家庭活動自動化指家務、管理、文化生活和通用信。所謂家務指家電設施、保全設施自動化,能源管理等。管理是指家庭購買、經濟管理、家務工作及醫療健康管理。文化生活指利用計算機進行學習、娛樂、文藝創作等。信息管理及通信是指利用通信網路和外界通信以及諮詢服務等。 2 智慧型型住宅 智慧型型住宅具有上述功能特點。通過家庭技術中心和國家網路等來實現。 2.1 家庭技術中心家庭控制器或家庭技術中心具有保全、自動化和通信等功能。具體如下: (1)環境控制保護監測包括空調控制、照明控制、熱水控制。 (2)家庭防盜和防火保全管理具有火災報警、煤氣泄漏報警、漏電報警、入侵報警等功能。如可視對講防護門、防盜探測器、手動報警器等,煙感探頭、煤氣探頭等均可接入,還可以通過電話或其他網路傳遞到管理中心進行報警。管理中心收到信號可以直接進行處理。 (3)家電設備的集控和遙控。 (4)能源信息管理具有電、水、煤氣、熱量數據採集及傳輸功能。還提供計算機通信接口,可以與小區計算機網路聯網或與光纖同軸電纜混合網（fFC)聯網。 家庭控制器可以提供X一10、Ionworks、Cebus等通信接口,連線不同的家庭匯流排。 2.2 家庭網路 家庭網路就是將各種消費電子產品、計算機及其外圍設備聯網。一般家庭中的網路分為三大類,連線計算機及其外圍設備的信息網,連線電視機、視頻錄放機和音響等設備的音視網,連線空調、照明設備的控制網。目前的趨勢是將這三個網聯合起來,這就是家庭網路。 目前在智慧型型住宅中主要是發展家庭匯流排,將所有信息系統設備連線在一起。這種智慧型型住宅的特點是: ①具備家庭網路系統。 ②通過家庭網路系統提供各種服務(家庭活動自動化)。 ③能夠連線其他住宅和外部世界。 用電話線建立家庭網路是一個很好的選擇。在家庭中一般有多個電話插座,在傳輸速率方面也很快,電話線為1Mbps,而電源線為35kbps。另一種方式是採用無線家庭網路,但是它的價格較高,數據傳輸可靠性差,傳輸率低。採用現場匯流排的hnworks協定(echelon公司)作為家庭匯流排的一種也有很大影響。採用X一10公司的X一10協定的家庭匯流排也有很大套用,這是一種利用電力線作為控制線纜的家庭控制系統,簡化了設備安裝和接線。 2.3 家居布線系統 家居布線系統支持語音、數據、影像、多媒體、家居自動化、環保、保全、電視、報警器、感測器等。家居布線系統認可的傳輸介質有非禁止對絞線(UTP)、同軸電纜、光纖。在每個家庭中安裝一個分布裝置(distributor 戰vice,DD)或配線架,樓房各層建立樓層配線間,大樓設主配線間。該布線系統還支持住宅小區各建築物的布線。在美國已經制定了家居電信布線標準ANSI/EIA/rIA570A,目前有多個廠商提供這種產品。 3 智慧型型住宅小區 智慧型型住宅小區是在住宅智慧型化基礎上提供下列功能: ①提供住宅小區的安全防範功能。如設有閉路電視監控、電子巡更系統、周界防護功能、火災報警及其消防聯動功能、停車庫管理設施、緊急求助報警設施。②提供住宅小區公共建築的機電設施自動控制和集中監視功能。在小區物業管理中心可以對如變配電設備、給排水設備、電梯、供暖設備、小區照明等設備進行監控,提供住戶能耗計量和自動收款。③提供住宅小區電子廣告牌及電子查詢系統,提供背景音響。④提供住宅小區信息通信服務與管理,設立綜合通訊網路,設立信息服務氣台,進行小區信息綜合管理。 我國正對智慧型住宅進行研究,到21世紀可望進入家庭使用。目前正在建設多個智慧型住宅小區官以計算機網路為橋樑,結合通信系統和辦公自瑣化系統,實現住宅管理自動化。它的重點在提高親職教育和住宅安全水平。 4 住宅小區智慧型系統設計 下面是一個住宅小區的智慧型化系統設計方案。 4.1 工程概況 本工程包括30棟高層、低層建築和一個社區服務中心、一個幼稚園,總建築面積約30萬m2。 4.2火災自動報警裝置 (1)火災自動報警裝置(FAS)按照規範在消防中心安裝有火災自動報警控制裝置主機,進行自動監控。在大型公建內的設備用房、走道、前室、樓梯間等安裝感煙探測器,在車庫安裝感熱探測器,探測器為模擬量式。在住宅樓安裝火災自動報警控制裝置分站,每戶住宅安裝煤氣探測器。在建築物各部位設綜合報警控制板,上面由顯示器、電鈴、應急電話、應急插座等組成。 (2)消防聯動控制在發生火災時火災自動報警裝置自動控制滅火設備、防排煙設備、防火捲簾門、電梯、電源等有相應動作。 (3)火災事故廣播在各種建築物地下室、車庫、設備用房、電梯前室、走廊設揚聲器。 (4)消防專用通訊設備設定獨立的消防電話系統。在各種建築物地下室、車庫、設備用房、電梯前室、走廊、物業管理間、保全室等設定消防電話終端或插座。 4.3 安全防範系統 設立閉路電視監視系統、出入口管理及周界報警、人員出入控制設備、保全巡邏設備及可視電話門鈴等多種安全防範系統。 (1)閉路電視監視系統(CCTV)在小區主要出入口、小區周界和重要大樓的主要出入口、停車場、大廳走廊、電梯中及其他主要區域均有攝像機,在監控中心有多媒體監視器,實行24h監視。報警信號與攝像機聯動。圖像自動或手動切換,雲台及攝像機鏡頭遙控。 (2)出入口管理及周界報警系統描述監視、測量電壓電流等重要電氣迴路參數、配變電系統開關狀態、故障報警,遙控操作控制小區的公共走道、大廳、停車庫、花園照明系統等地的照明燈,按時間日期、計畫或室外日光進行自動開關、監視開關的狀態監視、測量室內外的空氣參數,按計算起停暖通空調設備,節能運行監視水泵運行狀態、各種水池液位監測報給排水警。飲用水過濾殺細菌設備監測控制監視電梯運行狀況,自動調度運行控制,紀電梯錄運行時間視窗及其他常開部位裝置各種防範感測器,可以及時發現有否閒雜人員非法進入。在各住戶處設報警按鈕。夜間與周界探照燈聯動。 (3)人員出入控制設備(A民S)為了保障安全,在重要房間或出入口用磁卡門鎖系統。 (4)保全巡邏設備在保全巡邏路線的建築物各處設定巡邏設備,記錄保衛人員巡邏時間。記錄器設在監控中心。 (5)對講或可視對講防盜門用於住戶與來訪者聯絡,採用對講或可視對講電話,具有遙控開門鎖功能。在火災時可以自動開啟門鎖。 4.4 建築物自動化系統(BAS) 對小區內配變電、動力、照明、暖通、給排水及電梯等設施實行監測控制。達到最佳化管理降低能耗和設備故障率。 (1)在大型公共建築內為了實現節能和安全等目的,採用微機控制系統,將配變電、動力、照明、暖通、給排水等的監測控制管理集中在監控中心(兼作消防中心)。監控內容如表所示。 (2)設家庭自動化系統,實現對家電的自控和遙控每戶住宅的電錶、水錶和煤氣表均採用遠傳式,可以將用戶數據傳到管理中心自動處理。每戶住宅設家庭控制器,通過電話可以對空調等家電自控和遙控。 表 監控內容 系統 描述 配變電系統 監視、測量電壓電流等重要電氣迴路參數、開關狀態、故障報警，遙控操作。 照明系統 控制小區的公共走道、大廳、停車庫、花園等地的照明燈，按時間日期、計畫或室外日光進行自動開關、監視開關的狀態。 暖通空調 監視、測量室內外的空氣參數，按計算起停設備，節能運行。 給排水 監視水泵運行狀態、各種水池液位監測報警。飲用水過濾殺細菌設備監測控制。 電梯 監視電梯運行狀況，自動調度運行控制，紀錄運行時間。 4.5 停車庫管理系統(CPS) 在大型公共停車庫內設停車庫管理系統。採用遠距離非接觸智慧卡自動收費。在出入口設定讀卡器和檔車器、系統控制器、計算機、收款機、顯示屏等。該系統可以和BAS系統聯網。 4.6 通訊設備(ICS) 本工程設有電話、有線廣播、電視系統、公共顯示和信息查詢裝置多種通訊設備。 (1)電話系統採用市話直通方式,用戶可以根據需要申請保密電話、傳真、國內或國際長途電話等。也可接人英特網,開展電子郵件、語音傳呼、網上教育、網上購物、股票操作、醫療服務等。每戶住宅客廳和主臥室設電話終端插座。 (2)有線廣播(PA)在公共建築物內有一般的業務性廣播和應急廣播設備。在住宅電梯廳和內廊設揚聲器。在室外設有揚聲器,以便提供背景音響和應急廣播。播音控制設備在監控中心。 (3)電視系統(CTV)在公共建築物屋頂裝置電視天線和衛星電視天線,同時接入有線電視系統。也可自辦節目或提供雙向互動式電視服務(VOD)。每戶住宅客廳、主臥室設有電視插座。 (4)公共顯示和信息查詢裝置在公共建築物內有信息服務設施,可以提供信息查詢服務。信息查詢台設定在公共建築物大門廳,可顯示和查詢信息,如小區的住戶分布,交通旅遊情況,商業網點及商品價格,影視劇場信息。在整個小區設電子布告牌。 4.7 計算機網路 在公共建築物內設計算機網路系統,可包括物業管理、居民信息管理、辦公自動化、遠程會議、數據通信和交換等內容。每座住宅樓房設網路交換機。每戶住宅客廳、主臥室設定信息插座。整個小區可以接入計算機網路系統,成為智慧型化小區。 4.8 結構化布線系統 在公共建築物內採用結構化布線系統為電話和計算機網路通信服務。在各建築物一層設主配線室,埋有電話和數據通訊的電纜管,預埋光纜管道'"將來能引入光纜。在各層弱電豎井內設定結構化布線的配線架,供區域網路(UN)和電話使用。在每座住宅樓房及每戶住宅安裝家用多煤體網路布線系統,它將支持家用視聽娛樂系統、家庭自動化系統、英特網訪問、家庭辦公等。可以接入外界的公共信息網,如CATV、英特網。
安防系統集成
簡介安防系統集成：英文 Security System Integration. 指以搭建組織機構內的安全防範管理平台為目的，利用綜合布線技術、通信技術、網路互聯技術、多媒體套用技術、安全防範技術、網路安全技術等將相關設備、軟體進行集成設計、安裝調試、界面定製開發和套用支持。安防系統集成實施的子系統包括門禁系統、樓宇對講系統、監控系統、防盜報警、一卡通、停車管理、消防系統、多媒體顯示系統、遠程會議系統。安防系統集成既可作為一個獨立的系統集成項目，也可作為一個子系統包含在智慧型建築系統集成中。（千家網2008年3月3日提出的系統集成新定義）
幾類安防集成系統綜述現今工程中用的較多的有兩種類型的安防集成系統，一類以AD/NTK公司推出的AD5500“王者之劍”圖形管理系統和 NTK22O0“天網”安防系統為代表，前者對單一工作站之中的CCTV、門禁、內部通訊、報警等進行全面的控制，後者集網路通信與系統集成於一體，實現融AD切換器及各品牌門禁、可視對講、報警、電話線傳輸工作於一網，全面解決安防系統集成及安防系統後期擴容的兼容問題；另一類則以ADEMCO集團推出的ADEMCO安防集成系統為例，該集成系統主要是報警、門禁等系統與CCTV系統之間的聯動集成，由於javelin CCTV系統的開放性通信協定及微機設計的特點，CCTV系統非常易於其它系統聯動集成。 一、AD5500"王者之劍"圖形管理系統 “王者之劍”V2.0版本是一個圖形保全系統管理器，它為用戶提供一個良好界面，在單一工作站中可給AD/NTK公司的矩陣切換系統、門禁、內部通訊系統及“王者之劍”本工作站系統內其它設備提供完整的控制服務。 “王者之劍”最多能對9個AD矩陣切換系統，1024個攝像機和128台監視器進行控制，“王者之劍”通過AD2096報警輸入單元連線各個報警探測器，能根據報警觸點的動作，自動調出報警區域的圖形資料並產生音響和顯示報警區域的圖像，16種報警優先權的警報圖形可以應付多個報警事件同時發生的情況。 “王者之劍”通過RS-232控制模組/驅動程式給門禁系統、內部通訊系統、燈光系統及其它 CCTV系統的附屬設備如多畫面處理器、錄像機、數字圖像處理器等提供完善的系統控制。 “王者之劍”具有完善的輔助設計程式(CAD)，供用戶設計所需監管區城的平面圖形。 二、NTK2200系列"天網"安防網路系統 NTK2200系列“天網”安防網路系統是基於WindowsNT的軟體包，它允許將安防工程中的管理子系統，如CCTV、門禁、報警、內部通訊以及樓宇管理系統集成在一起，只用一個簡單的圖形操作界面來控制，網路套用軟體符合 OASIS（開放結構的安防集成標準）要求，設計成模組化結構，使系統在設計、分散式控制以及處理方面具有極大的靈活性和可擴展性。 OASIS網路標準是一個公開的開放性結構系統，可通過計算機工業標準內部處理通訊法(IPC)將安防工程的子系統集成在一起，IPC方法主要 TPC/IP和OLE2，該網路標準要求子系統管理器通訊以協調事件聯接、共享的數據渾管理、操作與處理方法等，該標準使子系統之間的通訊和集成不限於一個作業系統內，就像在網路上。 “天網”軟體的具體結構及聯網控制原理如下： “天網”軟體與通信控制模組(CIM)、連線埠管理器和與CIM相通信的子系統(如CCTV、門禁等)一起組成安防聯網系統。在整個系統中，“天網”的主要作用是一個集成安防系統管理器，該軟體由殼程式(Shell programe)，各種通信控制模組(CIM)及連線埠管理器(Port Manager)組成，其中殼程式是"天網"軟體的控制部分，主要完成對CIM的控制、管理以及CIM之間的集成和通信；CIM是通信接口軟體，主要與連線到"天網"上的子系統(CCTV、門禁等)進行通信；連線埠器是直接與子系統相連線的通信連線埠處理軟體，完成與各種不同的子系統連線埠的物理通信連線。“天網”通過 CIM接受和傳送事件信息，它可將"天網"產生的事件信息傳給子系統，也可將子系統發生的事件信息傳給"大網"。連線埠管理器不 斷根據子系統的當前情況更新 CIM軟體中子系統的狀態，例如如果門被打開，連線埠管理器將通知每個相關有CIM，CIM將更新"天網"系統中相應圖示的狀態。 三、ADEMCO安防集成系統 ADEMCO安防系統的集成主要是由報警、門禁等系統與Javelin CCTV系統之間的聯動集成，ADEMCO報警主機、北方電腦門禁是按照RS-232或DDE方式方式與Javclin CCTV系統實現聯動集成。由於Javelin CCTV系統的開放性及基於微機設計的特點使CCTV系統也易於與其它系統聯動集成。 Javelin CCTV系統與安防其它子系統聯動集成方式如下： (1)ADEMCO報警主機方式 Javelin CCTV系統的多媒體軟體提供ADEMCO報警主機連線埠，專門用於與ADEMCO報警主機通過4100SM串口通信模組與Javelin的ADEMCO報警主機連線埠進行RS-232連線，Javelin控制軟體可以檢測並識別ADEMCO報警主機傳送過來的報警及報警復位字元串，並可執行預先定義的報警聯動動作，如視頻切換、繼電器控制、球機預置位/預置位巡遊等。每個報警可聯動多達 5-25個上述動作，連線埠最多可接入1000個報警防區。 (2)ASCII 報警主機方式 Javelin CCTV系統的多媒體軟體提供ASCII報警主機連線埠，供與其它系統進行聯動集成。 ASCII報警主機連線埠與其它安防系統的串列列印或串列通信口相連，通過定義該系統的報警/報警復位關鍵字及報警防區的數據格式，Javelin控制軟體可以實時檢測並識別ASCII報警主機傳送過來的報警及報警復位字元串，並可執行預先定義的報警聯動動作，每個報警可聯動多達5-25個預定動作，連線埠可以接入多達1000個報警防區。 北方電腦門禁系統控制軟體通過串列通信口以 ASCII報警主機方式與Javelin實行聯動，Javelin矩陣切換器的一路視頻輸出連線到門禁系統微機內的視頻捕獲卡，當有人刷卡時，門禁軟體界面上會彈出該卡刷卡日期/時間/地點/持卡人姓名及照片，同時通過串口傳送刷卡點住處至 Javelin的ASCII報警主機連線埠，Javelin 軟體識別後，便會切換刷卡點的視頻圖像到門禁系統所用的視頻輸出上，這樣管理人員便可以在電腦上比較刷卡人與持卡人是否相符，防止非法用戶竊卡後作案。另外也能有效地防止一卡進入多人或反傳卡。同樣，如門禁系統報警，則通過與 Javelin的聯動，管理人員可通過察看報警點的圖像進行覆核，以採取相應的措施。 Javelin CCTV系統的 ASCII報警主機方式，提供了與其它安防系統聯動集成的一個通用方案，通過該連線埠，其可以與任意系統(只要有RS-232報警字元串輸出)實現聯動集成，例如與消防、樓宇自控、門禁、報警等系統。 (3)DDE(動態數據交換)方式 Javelin CCTV系統的多媒體軟體提供Windows環境下標準DDE格式APPL/CATON/TOPIC/ITEM/DATA/ 的聯動協定，從而非常容易與其它系統控制軟體實現用一微機操作平台的聯動集成。Javelin 控制軟體為 DDE伺服器，其它系統的控制軟體為DDE客戶，DDE客戶可用Poke及reguest命令與DDE伺服器交換數據。 Javelin Q-net是基於Q控和Q控+的一個網路數位化CCTV系統，採用乙太網絡結構，可通過 ISDN/DDN直接在區域網路/廣域網系統網路上同時傳遞視頻信號和控制信號，來進行遠程實時圖像監控。 Q-net伺服器先對視頻信號進行數字壓縮編碼，然後通過 TCP/IP協定編碼打包，經過編碼的視頻信號，就可通過網路傳輸到任何一個遠程工作站，而在網際網路上的任何用戶(享有密碼許可權)都可以選擇監控遠程圖像。
監控系統的組成視頻採集系統： 視頻採集系統主要由各觀測點的攝像機組成，主要完成視頻圖像信號採集。由現有8個高性能彩色數碼攝像機組成。主要實現對每個採集點的視頻採集。 圖像監控各部位布防簡介：（附監控點平面圖） 在超市的每個收銀台上各設1個固定式監控點，共：5 個點；在飾品櫃檯邊與化妝櫃邊上各設一個帶球型雲台的監控點，共2個；在開票柜上設1個固定式監控點；在正大門口上設定1個監控點；在超市的銷售區域裡分配設7個監控點；整個工程共設16個監控點。 雲台鏡頭控制系統: 雲台鏡頭控制系統主要由雲台和控制器組成。用於完成在監控中心遙控攝像機的觀測位置的變動和觀測點圖像的放大、縮小處理。 信號傳輸系統： 在本系統中信號傳輸系統主要包括電源信號的傳輸、視頻信號的傳輸和控制信號的傳輸線路三部分組成。 視頻處理系統： 視頻處理系統主要完成對視頻信號的數位化處理、圖像信號的顯示、圖像信號的存儲、及圖像信號的遠程傳輸。本系統中採用硬碟錄像及遠程傳輸系統實現對所有採集點的顯示、錄像和回放以及遠程瀏覽。
系統功能說明1、 採用最先進的數字壓縮技術（MPEG-4），通過計算機處理實現對圖像的顯示、存儲、回放及遠程傳輸 2、 每路顯示、存儲、回放均能達到6.25幀/秒 3、 顯示解析度可達768*576，存儲、回放解析度可達384*288 4、 可以對每個觀測點的觀測情況進行硬碟存儲。 5、 可以在存儲過程中回放歷史存儲記錄。 6、 歷史記錄均有時間標記 7、 系統集成度高在計算機上均能實現全部操作 8、 全部採用WINDOWS界面，操作簡便靈活 9、 可通過PSTN、ISDN、LAN、WAN實現圖像的遠程瀏覽。
