一、產品套用
二、產品主要技術參數

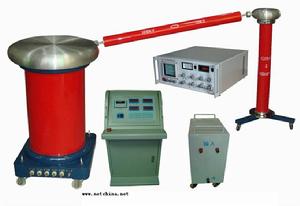

程控工頻耐壓試驗系統1、產品特性
功能完善，體積小，重量輕，外形美觀，移動方便
全鍵盤操作，全數字測控，智慧型化工作全過程
四個顯示窗同時顯示高低電壓、電流和耐壓時間，以及多個狀態指示燈，工作過程和狀態一目了然
鍵控自動/手動工作方式
高精度測量與數據處理，顯示精度優於1%
自動電機慣性判斷及補償，逼近式調壓方式
自動捕捉峰值電壓、電流，便於做擊穿試驗
任意設定高壓電壓、高壓電流、低壓電流和耐壓時間
到達設定電壓後自動耐壓計時，計時時間到自動降壓回零
超過設定電流（高、低壓電流中任何一個）時自動切斷電壓輸出，自動降壓回零，並發出聲光報警
試驗結果可查看和列印，並具有自動/手動列印方式
樂音發聲，不同狀態聲音不同
軟硬體抗干擾設計，抗干擾能力強
自動錯誤診斷，易於發現和解決問題
2、技術參數
供電電源 AC 380V，三相四線制
高壓電壓 AC 0~100kV（可選）
高壓電流 AC 0~100mA（可選）
額定功率 10kVA（可選）
高壓電壓解析度 0.1kV
高壓電流解析度 0.1mA
低壓電流解析度 0.1A
電壓電流測量精度 1%
計時範圍 0~9999S
計時精度 1mS
環境溫度 0~40℃
環境濕度 ≤85% RH（無凝結水）
海拔高度 <1000m
1、可測試品的電容量範圍6pF--250μF
2、檢測靈敏度（見表一）
3、放大器頻帶
①低端：10kHz、20kHz、40kHz任選
②高端：80kHz、200kHz、300kHz任選
4、放大器增益調節
粗調六檔，檔間增益20±1db；細調範圍>20db
表 一：
| 輸入單元序號 | 調諧電容 | 單位 | 靈敏度（pC）（不對稱電路） |
| 1 | 6-25-100 | pF | 0.02 |
| 2 | 25-100-400 | pF | 0.04 |
| 3 | 100-400-1500 | pF | 0.06 |
| 4 | 400-1500-6000 | pF | 0.1 |
| 5 | 1500-6000-25000 | pF | 0.2 |
| 6 | 0.006-0.025-0.1 | μF | 0.3 |
| 7 | 0.025-0.1-0.4 | μF | 0.5 |
| 8 | 0.1-0.4-1.5 | μF | 1 |
| 9 | 0.4-1.5-6.0 | μF | 1.5 |
| 10 | 1.5-6.0-25 | μF | 2.5 |
| 11 | 6.0-25-60 | μF | 5 |
| 12 | 25-60-250 | μF | 10 |
| 7R | 電 阻 | ​ | 0.5 |
①窗寬：可調範圍15°～150°;
②窗位置：每一窗可旋轉0°～170°；
③兩個時間窗可分別開或同時開。
6、放電量表
指針式表頭：
對數刻度1-10-100 誤差<±5%(以滿刻度計)
線性刻度0-1000 誤差<±5%(以滿刻度計)
數字表頭：以3½LED數字表顯示
0-100.0 誤差<±5%(以滿刻度計)
7、橢圓時基
①頻率50Hz、100Hz、150Hz、200Hz、400Hz
②橢圓旋轉：以30°為一檔，可作120°旋轉。
③顯示方式：橢圓——直線。
④高頻時基橢圓可按輸入電壓（13∽275V）調節至正常大小，其攝取功率<1伏安。
8、試驗電壓表
① 量程：100kV（可擴展）
② 顯示：3½數字電壓表指示
③ 精度：優於±5%（以滿刻度計）
