工程測井是為了了解井下管柱深度，檢查井下技術狀況等而進行的測井統稱為工程測井。

工程測井

正文

檢查各類開發井（生產井、注水井、檢查井、評價井等）的工程作業效果，測量它們的技術狀況。工程測井所用的井下測井儀器有：磁性定位器測井儀、微井徑儀、雙向井徑儀、磁測井儀、多臂井徑儀、聲幅測井儀、聲波變密度測井儀、井溫儀、噪聲測井儀等。工作內容主要有三個方面：

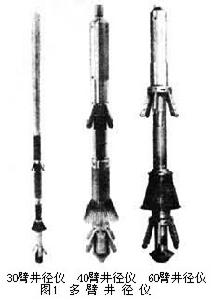

檢查油井管柱技術狀況 用磁性定位器測井儀測量管柱結構；用微井徑儀測量套管內徑；用雙向井徑儀測量套管變形；用磁測井儀測量腐蝕和射孔位置。近年出現的多臂井徑儀，可綜合檢查油管、套管技術狀況，這種儀器裝有 30、40、60個井徑臂（圖1），能分別測量25/8英寸管到85/8英寸的套管。

工程測井

測量時從地面向井下儀器各部分通電，通過井下儀器的電動機械裝置打開扶正器和所有的井徑臂。井下多臂的活動，可使井下儀器通過電纜分別輸出300～900Hz兩個不同頻率的正與負信號，以決定管子內徑大小。該信號輸入到地面相應的計數率計，記錄下最大和最小兩條油管或兩條套管內壁曲線。根據曲線能精確地算出油井中油管或套管的內徑、腐蝕、穿孔、射孔的炮眼、裂開、增厚等數據。
固井水泥膠結質量和管外串槽的檢查 一般用聲幅測井儀測水泥和套管（稱第一界面）膠結狀況，用聲波變密度測井儀測水泥和地層(稱第二界面)膠結狀況。此法的缺點是，如果第一界面膠結不好，就不能再測第二界面。
1980年法國石油研究院研製出檢查水泥膠結的超音波測井儀，能在第一界面膠結不好時，仍可檢查第二界面膠結狀況。此儀器有三塊張貼套管的推靠滑板，每塊滑板上都裝一個發射器（也是接收器）,發射1000kHz的超聲脈衝，通過井眼，穿過地層，並在不同的聲阻抗界面上部分地反射回來，被同一探頭接收。在超音波譜上套管峰、水泥峰、地層峰之間出現了兩個信號。若膠結完好，聲波能量就很快地由套管傳給水泥，再傳給地層，聲波的幅度就小；若某一個膠結面不好，該處就出現聲波增大的信號。在示波器上會出現套管-水泥-地層膠結好壞的曲線（圖2）。此外,還可連續記錄兩個界面膠結的兩條曲線。

工程測井

檢查壓裂、酸化和封堵效果 為檢查壓裂或酸化效果（見油氣井增產工藝），在施工前後各測一次井溫和聲波變密度曲線。在同一深度上兩條曲線差異大的地方，表示壓裂或酸化已有效果。噪聲測井儀可以檢查套管外氣竄層位置。氣和水或油流動發出不同頻率的聲音，可據此測出出氣位置，而後射孔用注水泥方法封堵，再重複測井，如果測出出氣位置不再顯示噪聲異常，表示封堵效果較好。
