英文:Caliper
釋文:測量鑽孔直徑的儀器。

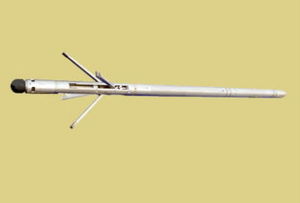

老式儀器由兩部分組成。一部分是反映井徑變化的井下機械結構,這部分包括有把機械位移變成電信號的轉換裝置。常見的井徑儀有三或四個臂,在彈簧的作用下末端張開緊貼井壁。隨著井徑的變化,臂的末端也隨著張開或合攏,同時帶動電位器滑臂移動。於是井徑的變化就變成了電阻的變化。當通過電纜給電位器供電時,變化的電阻間電位差就反映了井徑的變化。地面記錄部分記錄電位差變化,事先經過井徑規刻度,這個變化就是井徑大小。井徑資料對於綜合判斷岩性、解釋其他測井曲線和計算固井水泥量都是非常重要的。
現在有很多用途的井徑儀。有檢測套管變形,測量井孔橢圓度的,有測量灌注樁鑽孔質量的,有監測岩體應變的。有單臂的,多臂(可多達40臂)的。有採用電位器做感測器的,也有採用電感線圈做感測器的,還有超聲探頭做感測器的。有測量範圍達10米的,也有解析度達1毫米的。有地面模擬記錄的,也有井下直接數位化記錄的。
