封閉式變電所是由六氟化硫全封閉組合電器裝備的變電所。

封閉式變電所

正文

六氟化硫全封閉組合電器裝備的變電所。六氟化硫全封閉組合電器(GIS)是由斷路器負荷開關隔離開關、接地開關、互感器避雷器、母線、出線套管、電纜終端等電器元件組成。按照變電所主接線的要求,把上述有關的電器元件組裝在接地的金屬外殼內。外殼內充有六氟化硫(SF6)氣體(表壓為0.4~0.5MPa),作為全封閉組合電器的絕緣介質和滅弧介質。
電壓等級為170kV及以下的SF6全封閉組合電器採用共箱式結構,三相的電器元件放在同一個接地的鋼殼中。電壓等級更高的 SF6全封閉組合電器一般採用分箱式結構,電器元件分相裝在3 個接地的鋼殼內。但有些SF6全封閉組合電器中,母線採用共箱式結構,其他電器元件則採用分箱式安裝。 SF6全封閉組合電器一般用於戶內,也可在戶外使用。

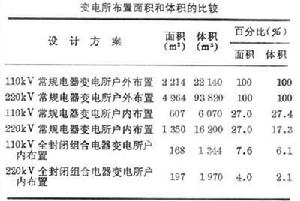

封閉式變電所有以下幾個特點:①由SF6全封閉組合電器裝備的變電所和常規電器裝備的變電所相比,占地面積和空間隨著額定電壓的增加而顯著減小。中國設計的橋形接線的 SF6全封閉組合電器的變電所和常規電器變電所的布置面積和體積的比較(以同級電壓的常規電器變電所戶外布置作為100%計算)見表。
500kV 全封閉組合電器變電所占地面積為常規電器變電所的1.2~2%。因此,SF6全封閉組合電器特別適用於大城市場地擁擠地區的變電所、地下變電所,以及山區地勢險峻的水電站。
②SF6全封閉組合電器運行可靠性高。 據國際大電網會議的調查,SF6全封閉組合電器的事故率為0.1~0.2次/站·年,比常規電器低一個數量級。

封閉式變電所封閉式變電所
③SF6全封閉組合電器重量輕,可以整體運輸。一個運輸單元通常是一個出線間隔(及其控制櫃),運到現場後安裝方便。
④SF6全封閉組合電器檢修周期長。 除操作機構外,一般都能做到20~25年不檢修。
⑤SF6 全封閉組合電器的帶電部分(套管出線除外)全部密封在接地的金屬外殼內,不受外界環境(如高海拔,冰、霜、雨、雪,工業污穢)的影響。SF6全封閉組合電器布置重心低,抗地震能力大,適宜用在高烈度地震的地區。
⑥SF6全封閉組合電器以SF6氣體作為絕緣與滅弧介質。SF6氣體化學性能穩定,不會燃燒,使電器設備的防火問題得到完滿的解決。SF6全封閉組合電器噪聲小,對無線電信號也不產生干擾。
⑦SF6全封閉組合電器密封面多,為了滿足年漏氣率0.5~1%的要求, 密封面的加工精度要求很高;由於外形尺寸小,材料的選用,零部件的加工要求都很嚴格,因此SF6全封閉組合電器的價格很高。根據80年代的技術經濟條件,只有電壓等級高於420kV時,SF6全封閉組合電器的價格才有可能低於常規電器。但若把工程費用、土地費用和運行維護費用考慮在內,則在 123/145kV變電所中選用SF6全封閉組合電器也將是經濟的。
