水電站升壓開關站
正文

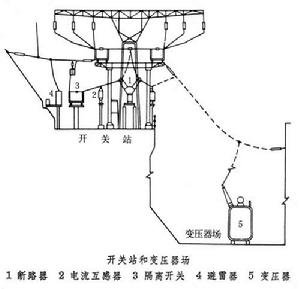

接受和分配水輪發電機組發出的電能，經升壓後向電網或負荷點供電的高壓配電裝置的場所。由變壓器、開關設備、隔離開關、互感器、避雷器、母線裝置和有關建築結構等組成（見圖）。電能經過主變壓器升高至規定的電壓後，通過開關站進行遠距離輸電。
水電站升壓開關站水電站主變壓器場，一般應儘可能靠近主廠房，以縮短發電機電壓母線,減少電能損失,並應注意防火、防爆、防雷、防水霧、防雪和滿足通風冷卻以及便於設備運輸和主變壓器的安裝檢修等。
開關站 按電氣設備的裝置地點可分為屋外與屋內配電裝置兩大類。

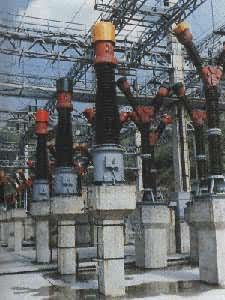

屋外配電裝置 根據電氣設備和母線高度又可分為低型、中型、半高型和高型。①低型布置：電氣設備直接放在地面基礎上，母線布置的高度也比較低，為了保證安全距離，設備周圍設有圍欄。低型布置由於占地面積大，在水電站很少採用。②中型布置：所有電氣設備裝在一定高度的支架上，使帶電部分對地保持必要高度，母線布置水平高於電氣設備的水平面。中型布置在中國水電站中具有較成熟的運行經驗，已普遍採用。③半高型和高型布置：電氣設備和母線分別裝在幾個不同高度的水平面上，並且重疊布置。將母線與斷路器、電流互感器等重疊布置稱為半高型。將一組母線及母線隔離開關與另一組母線及母線隔離開關重疊布置稱為高型布置(見彩圖)。高型布置的缺點是鋼材消耗大，操作和檢修不方便。半高型布置的缺點也類似。但高型布置的最大優點是占地少，一般約為中型的一半，由於逐漸妥善地解決了操作和檢修困難的技術問題及適應於水電站樞紐地形陡峻的條件，因此在水電站已廣泛採用。有時還根據地形條件採用不同地面高程的階梯型布置，以進一步減少占地和節省開挖工程量。
水電站升壓開關站六氟化硫(SF6)全封閉組合電器配電裝置 以SF6全封閉組合電器所組成的高壓配合裝置。SF6全封閉組合電器是以SF6氣體作為絕緣和滅弧介質,以優質環氧樹脂絕緣子作支撐的新型成套高壓電器。由母線、隔離開關、接地開關、互感器、避雷器、電纜終端等各元件製成不同接線的標準獨立結構，即可適應不同主接線的配電裝置。它的優點是占地面積和占空間都更小，運行安全可靠，檢修間隔周期長，噪音水平低，更適用於深山峽谷的大型水電站和屋內配電裝置。
參考書目
華中工學院主編：《發電廠電氣部分》，水利電力出版社，北京，1984。
