封裝式蓄冰裝置

簡介

產品概述

將蓄冷介質封裝在球形或板形小容器內，並將許多此種小蓄冷容器密集地放置在密封罐或開式槽體內

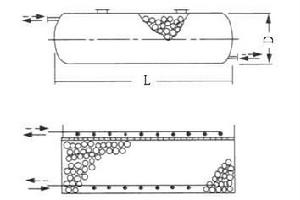

，從而形成封裝式蓄冰裝置。如圖。運行時，載冷劑在球形或板形小容器外流動，將其中蓄冷介質凍結、蓄冷，或使其融解，取冷。

產品選用要點

1. 封裝式（冰球式）蓄冰裝置選用的主要控制參數為蓄冷量，出口水溫等。
2. 工作原理：由大量封裝有蓄冷介質（水－冰或其它相變材料）的相對較小的容器（球形或板形）、浸泡在箱體或容器（稱為蓄冰槽）中構成蓄冷裝置。蓄冷時，冷水機組制出的低於蓄冷介質相變溫度的載冷劑在球或板之間流動，使球或板內蓄冷介質結成冰，儲存冷量。釋冷時，溫度較高的載冷劑進入蓄冰槽，球或板內的冰融化，釋放出冷量。
3. 冰球（或冰板）種類。
1) 冰球—硬質塑膠製成空心球，壁厚1.5mm，直徑98mm。封裝球內充水（91%），水在其中凍結蓄冷，單位蓄冷量56（kW·h）/m，閉式系統膨脹量3%。
2) 凹面冰球—硬質塑膠製成空心球，球體外徑103mm，在表面壓制16個凹坑，凹坑直徑25mm。封裝球內充水率高，水在其中凍結蓄冷，凹坑可變形，減少內壓，增加換熱。單位蓄冷量52~58（kW·h）/m。
3) 蕊芯冰球—為增強換熱和配重，在冰球兩側設定中空金屬蕊芯。
4) 冰板—由高密度聚乙烯製成815×304（或90）×44.5mm中空冰板，板中充注去離子水。冰板有次序地放置在臥式圓形密封罐內，製冷劑在板外流動換熱。

施工、安裝要點

整裝式蓄冰設備的安裝應符合的要求

1） 蓄冰裝置安裝前，在現場做臨時性存放，不得拆除裝運墊木，並且應放置在光滑、水平的地面上。

2） 如蓄冰裝置需要鋪設滾槓推至放置的最終位置時，在運輸過程中，其行走的路面應是平整堅硬的，並在每個腳下都放置滾槓。
3） 蓄冰設備的吊裝方式，應嚴格按照安裝使用說明書中的吊裝要求進行。
4） 蓄冰設備的定位必須確保設備與鄰近的牆壁有足夠的間隙，以便人員進出進行檢查和維護。
5） 蓄冰設備最終定位前，必須拆除裝運的墊木。
6） 對整體式蓄冰設備，不得用焊接的方式進行盤管連線，防止破壞蓄冰設備的保溫和襯層。
7） 裝置安裝完畢後，宜對設備進行氣密性試驗，試驗完畢並與系統隔開後，再沖洗系統管路。系統沖洗時，不應經過蓄冷設備。

嚴格按照設計要求在系統上安裝排氣設備

安裝時必須按照設計的要求裝配。出現問題及時與設計員取得聯繫，在安裝過程中也要與設計員保持良好的溝通。
