室式乾燥器

室式乾燥器
chamber dryer

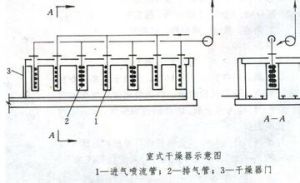

shishi ganzaoqi 室式於燥器(ehamber dryer)由一條或數 條隧道並列組成的間歇操作的乾操設備。通常用於乾 燥大型、異型耐火磚坯。 室式乾燥器分噴流式和蒸汽式兩種。噴流式以熱 空氣為乾燥介質時，熱空氣從隧道側堵內安裝的噴流 管上的一排噴孔送入隧道，借攪動的熱空氣乾操磚坯。 廢氣進入毗鄰的雙排孔排氣管，經排煙機由煙囪排出。 這種乾燥器一般由兩條隧道組成。中國耐火材料工業 常用的隧道淨空寬為11。。功m‘高為1650mm。長度依 產量和場地條件而定，隧道的設計長度為容納乾燥車 的總長加上兩端各留100mm的空隙。(見圖) 薰血…琴 AI一 室式千操器示戀圖 1一進氣噴流管，2一排氣管.3一乾澡導門 蒸汽式以燕汽為熱源。蒸汽通過設定於隧道兩側 內壁上或隧道底部的散熱器加熱空氣作為乾燥介質。 散熱器由鋼管制成，有葉片式、針狀管式和光面管式 等。其中以葉片式熱效率較高，蒸汽乾燥器隧道淨空寬 為135omm，高為1850mm，長度依產量和場地條件而 定。 室式乾燥器均為間歇操作，即將載有磚坯的乾燥 車，按規定的熱工制度乾燥後，一次拉出。所用乾燥車 均與隨道乾嫌毖用的乾燥車相同。乾燥器隧道側牆用 紅磚砌築，頂為鋼筋混凝土蓋板，上鋪以保溫材料，隧 道底部設有軌道，軌距為600mm。
