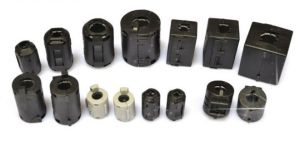

夾扣式磁環

簡介

夾扣式磁環也稱,卡扣式磁環,扣式磁環,裝配式磁環,或者是組裝式磁環,也是鐵氧體磁環系列中的一種。

夾扣式磁環夾扣式磁環

作用

夾扣式磁環就是對電磁波有條件反射的作用,從而減少了信號傳送的失真,更不會影響你的音頻視頻音質和畫面。
 夾扣式磁環可用於安置各種線材如:電源線、音響線、AV線、數據線,它能改善電磁周圍的電磁場,從而避免外界干擾。

安裝方法

線束可以纏繞2圈效果更好。套在USB線數據線AV線視頻線音頻線上,提高信號質量、禁止輻射。特別是套在滑鼠、鍵盤靠近計算機一端,有效的抑制電磁輻射。

優缺點

優點:夾扣式磁環是不需要外物就可以把磁環固定線上束上面。
缺點:扣式磁環適用的線束外徑不能比卡扣式磁環的內徑小很多。
1)使用非常方便,直接套在需要濾波的電纜上即可。
2)不像其它濾波方式那樣需要接地,因此對結構設計、線束沒有特殊的要求。
3)作為共模扼流圈使用時,不會造成信號失真,這對於傳輸高頻信號的導線而言非常可貴。

夾扣式磁環與普通鐵氧體的最大區別在於它具有很大的損耗,用這種卡扣式磁環製作的電感,其特性更接近電阻。它是一個電阻值隨著頻率增加而增加的電阻,當高頻信號通過鐵氧體時,電磁能量以熱的形式耗散掉。
