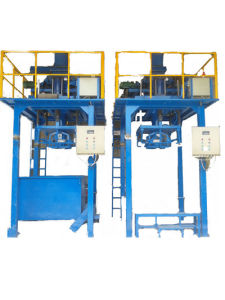

一、大袋包裝機概述
BYTD型大袋包裝機適用於大袋包裝物料的大型稱重的包裝設備，它是集電子稱重、自動脫袋、除塵於一體的多用途包裝機。它的自動化程度高，包裝精度高，包裝速度可以調節。該設備適用於礦產、化工、建材、糧食、飼料行業的物料大袋包裝用。
二、大袋包裝機系統組成
BYTD型大袋包裝機是由給料系統、稱重系統、控制系統、自動收塵系統、氣動系統、輸送系統、機體部分組成。
1、給料系統
它的給料部分採用螺旋變頻無級給料方式和葉輪給料等方式，分快、慢二級給料和填料程式。採用二級鎖料控制閥，分別控制大給料和填料等控制計量精度要求。
2、稱重系統
噸袋包裝稱重系統採用的是上部稱重，具體結構為，在上部平台安裝4個稱重感測器，感測器上安裝的承載板吊裝稱重平台，在稱重平台下吊掛的包裝袋重量直接傳遞到感測器上，因而靈敏度高，穩定性好，抗過載能力強。能夠克服任何方向的外力對稱重系統的影響，是我公司噸袋包裝機稱重準確度、穩定性優於其他機型的關鍵所在。
3、控制系統
控制系統採用了PLC單片機編程式稱重控制器，配備顯示屏輕觸式操作，可對包裝過程的各項數據實行動態顯示，對包裝結束後的統計數據實行生產管理方式的統計顯示。
控制系統特點：
①、採用可程式序稱重控制器，功能強大，高度集成，因此性能穩定可靠。
②、二級加料控制，分為快、慢二級，加料速度快，控制精度高。技術優勢明顯高於。
③、智慧型化程度高，人機對話簡便直觀。
④、自動/手動自由切換，正常工作為自動狀態。
⑤、重量值、誤差值設定方便，顯示直觀。
⑥、具有多重數字濾波，抗干擾能力強。
⑦、輕觸式操作，簡單方便，壽命長，適合於粉、粒狀物料包裝現場使用。
⑧、稱重結束，自動回零，零區範圍可任意調整。
⑨、輸出配接大螢幕數碼顯示屏。
4、氣動系統
氣動系統是包裝機在完成給料、掛袋、夾袋等一系列動作的各種部件，主要是由國內最先進得的電磁換向閥和氣缸以及節流閥、氣源三聯體等所構成。
5、輸送系統
BYTD型噸袋包裝機採用輸送帶、平板輸送機或道軌車輸送方式。
三、大袋包裝機的特點和優勢
1.包裝機速度快、效率高。
BYTD型噸袋包裝機對於流動性較好的物料，包裝速度40～60袋/小時（1噸袋）。對於流動性不良的物料，包裝速度為20～40袋/小時（1噸袋）。
2.稱重準確度高。
BYTD型噸袋包裝機稱重部分採用國內最先進的稱重感測儀表，在包裝速度40-50袋/小時的前提下，稱重可穩定保證±0.2％的準確度。
3.粉塵控制效果好。
在包裝機工作期間，肉眼看不到有粉塵外泄。工作現場環境指標達到國家勞動衛生標準要求。因它的收塵部分採用包裝給料同步，並設有二次收塵。
4.處理物料能力強。
不論物料的流動性如何，包裝機都能穩定可靠的加料和稱重計量。
5．多種包裝袋運輸方式。
包裝完畢，包裝袋自動落在接袋輸送帶或道軌車上，運到指定位置。我公司可提供叉車運輸式、多單元輸送機式、鏈板機式、皮帶式等多種輸送方式。用戶可綜合自動化程度、生產效率、工程投資等各方面因素來選擇使用。
四、技術指標
包裝範圍：1-2.5噸/袋
包裝速度：0～30袋/小時
包裝準確度：±0.2%
工作電源：AC380V±5％50Hz
氣源壓力：≥0.6MPa
耗氣量：≤0.6m³/min
除塵風量：800-2500m3/h
相對濕度：≤80%
環境濕度：-100C-400C
五、BYTD型噸袋包裝機工藝流程
設備處於待工作狀態時，首先由操作工將包裝袋的4個吊帶掛到4個吊鉤上，然後將包裝袋的下料口套在密封式下料筒上。此時可以啟動夾袋密封開關，將袋口夾緊在下料管上，然後啟動加料開關，包裝機便自動進入工作程式：快加料——上升整形，增加密度——下降——進入中、慢加料程式——達到額定重量時停止加料——掛袋部分下降至輸送機上（吊鉤脫鉤）——輸送機自動啟動——輸送至終點自動停止。上述過程均由可程式序稱重控制器自動控制完成。其間的步驟也可以人工手動操作。
