壓焓圖,指壓力與焓值的曲線圖。常用於製冷劑分析

基本信息

概念

試驗台理想流程壓焓圖400x280 試驗台理想流程壓焓圖400x280

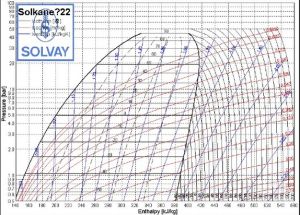

壓焓圖 壓焓圖

該圖縱坐標是絕對壓力的對數值lnp(圖中所表示的數值是壓力的絕對值),橫坐標是比焓值h。

具體理論

壓焓圖曲線的含義

壓焓圖曲線的含義可以用一點(臨界點)、二線(飽和液體線、飽和蒸汽線)、三區(液相區、兩相區、氣相區)、五態(過冷液狀態、飽和液狀態、過熱蒸汽狀態、飽和蒸汽狀態、濕蒸汽狀態)和八線(等壓線、等焓線、飽和液線、飽和蒸汽線、等乾度線、等熵線、等比體積線、等溫線)來概括。

臨界點K和飽和曲線

臨界點K為兩根粗實線的交點。在該點,液態和氣態差別消失。

K點左邊的粗實線Ka為飽和液體線,在Ka線上任意一點的狀態,均是相應壓力的飽和液體;K點的右邊粗實線Kb為飽和蒸氣線,在Kb線上任意一點的狀態均為飽和蒸氣狀態,或稱乾蒸氣。

三個狀態區

Ka左側——過冷液體區,該區域內的溫度低於同壓力下的飽和溫度;

Kb右側——過熱蒸氣區,該區域內的蒸氣溫度高於同壓力下的飽和溫度;

Ka和Kb之間——濕蒸氣區,即氣液共存區。該區內製冷劑處於飽和狀態,壓力和溫度為一一對應關係。

在制冷機中,蒸發與冷凝過程主要在濕蒸氣區進行,壓縮過程則是在過熱蒸氣區內進行。

六組等參數線

壓-焓(LgP-E)圖中共有八種線條:等壓線P(LgP) 等焓線(Enthalpy) 飽和液體線(Saturated Liquid) 等熵線(Entropy),等容線(Volume) 乾飽和蒸汽線(Saturated Vapor) 等乾度線(Quality) 等溫線(Temperature)

(1)等壓線:圖上與橫坐標軸相平行的水平細實線均是等壓線,同一水平線的壓力均相等。

(2)等焓線:圖上與橫坐標軸垂直的細實線為等焓線,凡處在同一條等焓線上的工質,不論其狀態如何焓值均相同。

(3)等溫線:圖上用點劃線表示的為等溫線。等溫線在不同的區域變化形狀不同,在過冷區等溫線幾乎與橫坐標軸垂直;在濕蒸氣區卻是與橫坐標軸平行的水平線;在過熱蒸氣區為向右下方急劇彎曲的傾斜線。

(4)等熵線:圖上自左向右上方彎曲的細實線為等熵線。製冷劑的壓縮過程沿等熵線進行,因此過熱蒸氣區的等熵線用得較多,在lgp-h圖上等熵線以飽和蒸氣線作為起點。

(5)等容線:圖上自左向右稍向上彎曲的虛線為等比容線。與等熵線比較,等比容線要平坦些。制冷機中常用等比容線查取製冷壓縮機吸氣點的比容值。

(6)等乾度線:從臨界點K出發,把濕蒸氣區各相同的乾度點連線而成的線為等乾度線。它只存在與濕蒸氣區。

上述六個狀態參數(p、t、v、x、h、s)中,只要知道其中任意兩個狀態參數值,就可確定製冷劑的熱力狀態。在lgp-h圖上確定其狀態點,可查取該點的其餘四個狀態參數
