組成結構
塑鋼門窗 塑鋼型材是以 聚氯乙烯（PVC）樹脂為主要原料，加上一定比例的穩定劑、 著色劑、填充劑、紫外線吸收劑等，經擠出所成型材。 普通的塑鋼型材會變形，顏色比較單調，通常為白色，如果想要改變顏色就要加PVC的附膜，時間長PVC膜會變淡。 汽車用品行業在使用塑鋼，對材料的要求比較高，最典型的就是發動機底盤保護板，已經被大部分車友廣泛使用。 塑鋼現今也用於製作圓錐滾子軸承保持架。塑鋼保持架具有：1、減小摩擦和滾子滑移，降低工作溫度；2、提高安全性與使用性能；3、故障安全模式，不卡死。主要特點

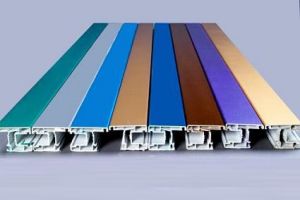

色彩豐富的塑鋼型材 塑鋼型材簡稱塑鋼，主要化學成分是PVC，因此也叫PVC型材。是被廣泛套用的一種 新型的建築材料，由於其物理性能如剛性、彈性、耐腐蝕， 抗老化性能優異，通常用作是銅、鋅、鋁等有色金屬的佳 代用品。 在房屋建築中主要用於推拉，平開門窗、護欄、管材和吊頂材料的套用，通過新的工藝流程處理也廣泛用在汽車發動機保護板方面，不僅重量輕，而且韌性好，具有剛的優良性質，有時候也被稱作合金塑鋼。塑鋼型材之所以能大面積的推廣適用，並逐步取代木製和鋁門窗，和它的獨特優勢是分不開的。塑鋼門窗較之鋁和木製門窗有以下優勢： 1.價格便宜，塑膠的價格遠低於具有同等強度和壽命的鋁，由於金屬價格的大幅上升這一優點愈發 明顯。2.色彩豐富：彩色塑鋼型材的適用給建築增添的不少姿色。以前使用木製門窗，為了達到門窗與建築外觀和諧一致，多在門窗表面噴塗 油漆，油漆遇紫外線容易老化剝落，用不了幾年就面目全非，與建築物的壽命很不協調。後來發明了彩色鋁 門窗，但是價格昂貴，一般消費者承受不起。塑膠門窗的使用完美解決了這個問題，彩色貼膜型材甚至可以做出以假亂真的木紋效果。
3.經久耐用：在型材型腔內加入增強型鋼，使型材的強度得到很大提高，具有抗震，耐風蝕效果。另外型材的多腔結構，獨立排水腔、使水無法進入增強型鋼腔，避免型鋼腐蝕，門窗的使用壽命得到提高。抗紫外線成分的加入也使塑鋼型材的耐侯性得到提高，即使紫外線很強的熱帶地區也能放心使用。4.保溫性能好：塑鋼型材本身導熱性能遠不及鋁型材，另外多腔結構的設計更是達到了隔熱的效果。研究表明，同等類型的房間夏天使用塑鋼門窗的房間室內溫度較之鋁門窗的房間平均低5-7℃，冬季不同地區則要高出8-15℃。5.隔音性能好：安裝中空玻璃密封良好的塑鋼門窗具有卓越的 隔音性能。隔音已經成為選擇門窗的主要條件,特別是在鬧市區的住宅。塑鋼門窗組裝採用焊接工藝,加上封閉的多腔結構,對噪音的屏閉作用十分明顯。隨著塑鋼型材的廣泛使用,一些缺點也隨之暴露出來。我國塑鋼型材絕大部分劣質型材使用鉛鹽穩定劑，成品含鉛量在0.6%－1.2%之間。鉛是一種對人體有害的物質，當劣質型材老化時，會析出含鉛粉塵，長期接觸後會使血液中鉛含量超標，甚至鉛中毒。引進的鈣鋅以及有機錫配方解決了產品含鉛的問題,不過由於價格原因和技術的不成熟，沒有得到大規模套用。
鑑別方法

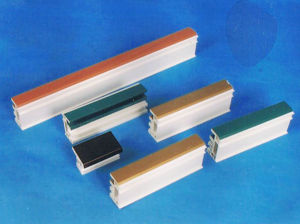

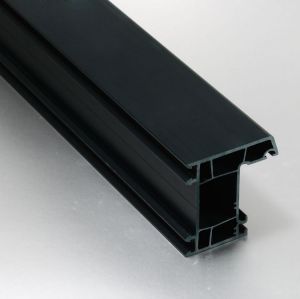

彩色共擠塑鋼型材塑鋼門窗即外部主材為工程塑膠未增 塑聚氯乙烯（PVC-U），內部型腔填入鋼襯以增加強度的 門窗。它的型材主要原料是聚氯乙烯樹脂，在成型之前需要加入鈦白粉、紫外線吸收劑、加工改性劑、抗沖改性劑、內外 潤滑劑和填料。具有鋁合金門窗的外觀美，又具備鋼窗的強度，具有保溫、隔熱的特性，另外還具有 耐酸、耐鹼、耐腐蝕、防塵、阻燃自熄、強度高、不變形、色調和諧等優點。
好的塑鋼型材應該是設計為多腔體、厚壁，配方中含抗老化、防紫外線助劑，從外表上看應該是表面光潔、顏色青白。
中低檔的型材是白中泛黃，這種顏色防曬能力差，容易老化、變形、 脆裂，其原因就是型材配方中含鈣太多。
一、部分不法商家為追求 利潤最大化，首先在型材上會有小動作。商家在型材表面會貼上一層膜，標識其品牌，然而部分商家為達到以次充好的目的，將品質達不到要求的型材原有膜撕毀，換上新 外衣，他們依照此法如法炮製，以顯示其採用優良品質。然而，原裝型材表面上的保護膜是出廠時廠家直接利用科學方法貼上上去的，其的特點是 光滑、平整、沒有 氣泡和鼓點，而手工貼上去的，有氣泡和鼓點，不平整。
二、塑鋼型材是硬質 聚氯乙烯型材（PVC-U)，外觀顏色應為白中泛青，品質優良的塑鋼開型材具有抗老化特點，而質量達不到要求的型材外觀顏色是白中泛黃或偏白。這種產品抗老化弱，時間長容易變形及產生嚴重色差。在驗收時除注意保護膜以外，還須觀其色。
三、塑鋼門窗應嵌有專用鋼襯，鋼襯的作用是固定門窗架構，不至變形， 倒塌。通俗點就是安全。優良的塑鋼產品不僅先要觀其色，還須觀其形。必須確定鋼襯的厚度， 材質。

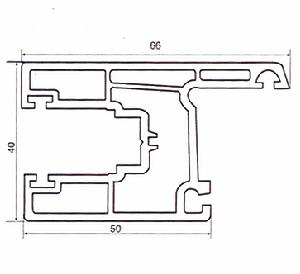

四、根據國家行業標準，型材截面厚度必須是2.2mm。優良型材截面厚度一般是2.3~2.5mm。
三大分類
塑鋼型材 按性能分為：普通型門窗、隔聲型門窗、保溫型門窗。
按套用部位分為：內門窗、外門窗。
平開窗
優點是開啟面積大，通風好，密封性好，隔音、保溫、抗滲性能優良。內開式的擦窗方便；外開式的開啟時不占空間。缺點是窗幅小，視野不開闊。外開窗開啟要占用牆外的一塊空間，颳大風時易受損；而 內開窗更是要占去室內的部分空間，使用 紗窗也不方便，開窗時使用紗窗、窗簾等也不方便，如質量不過關，還可能滲雨。推拉窗
推拉窗優點是簡潔、美觀，窗幅大，玻璃塊大，視野開闊，採光率高，擦 玻璃方便，使用靈活，安全可靠，使用壽命長，在一個平面內開啟，占用空間少，安裝紗窗方便等。目前採用最多的就是推拉窗。缺點是兩扇窗戶不能同時打開，最多只能打開一半，通風性相對差一些；有時 密封性也稍差。推拉窗：分左右、上下推拉兩種。推拉窗有不占據室內空間的優點，外觀美麗、價格經濟、密封性較好。採用高檔滑軌，輕輕一推，開啟靈活。配上大塊的玻璃，既增加室內的採光，又改善建築物的整體形貌。窗扇的受力狀態好、不易損壞，但通氣面積受一定限制。下懸式
下懸窗這是後來才出現的一種 鋁合金、 塑鋼窗。它是在平開窗的基礎上發展出來的新形式。它有兩種開啟方式，既可平開，又可從上部推開。平開窗關閉時，向內拉窗戶的上部，可以打開一條十厘米左右的縫隙，也就是說，窗戶可以從上面向下打開一點，打開的部分懸在空中，通過鉸鏈等與窗框連線固定，因此稱為下懸式。它的優點是：既可以通風，又可以保證安全，因為有鉸鏈，窗戶只能打開十厘米的縫，從外面手伸不進來，特別適合家中無人時使用。推拉窗也可以下懸式開啟。平開門
開門有單開的平開門和雙開的平開門：單開門指只有一扇門板，而雙開門有兩扇門板。平開門又分為單向開啟和雙向開啟。單向開啟是只能朝一個方向開（只能向里推或外拉）雙向開啟是門扇可以向兩個方向開啟（如 彈簧門）。平開門是相對於別的開啟方式來分的，因為門還有 移動開啟的、上翻的、捲簾升降的、垂直升降的、鏇轉式的等等。推拉門
推拉門源於中國，經中國文化傳至 朝鮮、 日本。從字意上講：推動拉動的門；從材料上講：有木、 金屬、 有機、 無機材料之分；從用途上講：用於書櫃、壁櫃、臥室、客廳、展示廳之門而用。推拉門起源於中國，經中國文化傳至朝鮮、日本。具體時間無從考證，但可以從中國的一些古畫上看到零散的推拉門，例如宋代的山水畫，就有推拉門。最初的推拉門只用於臥室或更衣間衣櫃的推拉門，但隨著技術的發展與裝修手段的多樣化，從傳統的板材表面，到玻璃、布藝、藤編、鋁合金型材，從推拉門、摺疊門到隔斷門，推拉門的功能和使用範圍在不斷擴展。在這種情況下，推拉門的運用開始變得多樣和豐富。除了最常見的隔斷門之外，推拉門廣泛運用於書櫃、 壁櫃、客廳、展示廳、推拉式戶門等。質量控制
塑鋼型材 首先是原料的採購，須進行 市場調研。要根據產品分別進行評價，首先確保原材料各項性能指標能滿足生產出合格的產品。決不能貪圖便宜採購低質或質量上無保證的產品。 其次是對生產過程進行重點控制。工藝檔案的編制，應當根據配方配比、混料工藝（如混料時間、溫料溫度）、擠出工藝（如擠出溫度、螺桿溫度、餵料速度、牽引速度、機頭壓力、真空度等）進行合理的規定。對於不同的型材端面、不同的模具、不同的擠出機，其加工工藝不可能完全一致，要根據擠出設備性能進行合理高速作到定機定模，以保證設備性能與原料性能有疚配合。
主要功能
1、保溫節能性：塑鋼型材多腔式結構,具有良好的 隔熱性能, 傳熱係數低,僅為鋼材的1/357, 鋁材的1/1250,其經濟效益和社會效益都是巨大的。 2、氣密性：塑鋼門窗安裝的所有縫隙處均裝有橡塑密封條和毛條,所以其氣密性遠遠高於鋁合金門窗。而塑鋼平開門窗的氣密性又高於推拉窗的氣密性。一般情況下,平開窗的氣密性可達五級,推拉窗可達二級。 3、水密性：因塑鋼型材具有獨特的多腔式結構,均有獨立的排水腔,無論是框還是扇的積水都能有效排出。塑鋼平開窗的 水密性又遠高於推拉窗,一般情況下,平開窗的水密性可達五級,推拉窗可達三級至四級。 4、抗風壓性：在獨立的塑材型腔內,可填加1.5~3MM厚的鋼襯,並根據當地的 風壓值、建築物的高度、洞口大小、窗型設計來選擇塑鋼的厚度及型材系列,以保證建築對型門窗的要求。高層建築可選擇大斷面推拉窗或內平開窗,抗風壓強度可達六級以上,低層建築可選用外平開窗或小斷面推拉窗,抗風壓強度一般在三級。 5、耐腐蝕性：塑鋼型材具有獨特的配方,具有良好的耐腐蝕性,如選用防腐五金件,不鏽鋼型材,其使用壽命是鋼窗的10倍左右。 6、耐候性：塑鋼型材採用獨特的配方,提高了其耐寒性。塑鋼門窗可長期使用於溫差較大的環境中（-50℃~70℃）,烈日暴曬、潮濕都不會使其出現變質、老化、 脆化等現象,最早的塑鋼門窗已使用30年,其材質完好如初,按此推算,正常條件下塑鋼門窗使用壽命可達50年以上。製作方法
儲放
型材在運輸過程中避免與堅硬、 粗糙及尖利物體接觸 磨擦，在儲存過程中避免高溫，日曬、雨淋、油污、 腐蝕性化學物品，塵土和其他破壞。型材在室外存放時，必須有遮蔽保護措施，非白色型材應避光存放。切割
切割速度60-70m//sec；確保適當的進給速度；鈍的 鋸齒或過快的進給速度均會導致切
口缺損；
精確調整鋸片角度為45度，最大角度誤差0.5度；
嚴格按照給定長度限位，長度誤差不超過0.5mm；
切割完的型材應切口朝下放置，並在48小時內完成 焊接。以免過長的存放導致切口表面污染，影響焊接質量。
鑽銑
鑽孔的進給速度和切削速度隨 鑽孔深度的增加而降低；鑽直徑大於20mm孔應使用 雙槽鑽頭，鑽直徑大於40mm的孔應使用漸進變輕鑽頭。
焊接
焊接各項參數，符合下列要求：焊板溫度：245-250度
預熱時間：>30s
壓合時間：>30s
熔焊壓力：0.2-0.3MP
焊縫不能發黃。
焊角在完成焊接後要避免急劇冷卻，劇烈衝擊，清角或在焊縫周圍的鑽銑切割加工應在焊接完成至少1分鐘後進行。
清角
不能以任何方法加帶焊接冷卻。清角最好在焊接完成：1分鐘-30分鐘之間，以保證 焊接強度和獲得高質量的角縫清理效果。
焊角兩側平面刨削出的裝飾槽寬度為3mm，濃度不大於0.3mm。
切削深度過大或由於刀具過鈍而使清理內角時敲擊加劇均會導致焊角強度降低。
內角（特別是密封膠條嵌裝槽）鑽切過深或範圍過大將導致焊角降低，並影響水密性。
嵌裝
嵌裝任何膠條都不可過分拉伸，並確保膠長比 嵌裝槽長約長2%。平開窗框扇間密封條是環繞一周的一根膠條，其對接處應在上橫邊的當中，不要在轉角處對接，更不要分切成幾段。膠條在轉角處要平整。
壓裝玻璃的密封條應在轉角處成45度裁切對接，確保膠條長度和裁切 角度合得搭接嚴密。膠條接口處彩粘接可獲得更好的密封效果。
根據玻璃厚度選擇相應型號封條。
密封條必須完全入槽才能保證密封效果以及玻璃的正常安裝。
同一槽內不允許許多條連線。
安裝方法
玻璃玻璃的四周應墊上玻璃墊塊，而且框邊要上膠加以固定。
推薦使用5mm 浮法玻璃。
襯鋼
當構件符合下列情況之一時，其內腔必須加襯增 強型鋼；平開窗：
A、窗框構件長度等於或大於1300mm，窗扇構件長等於或大於1200mm；
B、中橫框和中豎框構件長度等於或大於900mm；
C、安裝 五金配件的構件。
推拉窗
A、窗框構件長度等於或大於1300mm；
B、窗扇框線：厚度為45mm以上的型材，長度等於或大於1000mm； 厚度為25mm以上的型材，長度等於或大於900mm；
C、窗扇下框長度等於或大於700mm，滑輪直接承受玻璃重量時不加襯增強型鋼；
D、安裝五金配件的構件。
緊固件採用4mm的大頭自攻螺釘或加放 墊圈的自攻螺釘，所鑽基孔徑應不大於3.2mm，以保證緊固度。
兩端固定螺釘距襯鋼端頭不超過去100mm，用於固定增強鋼的緊固件不得少於3個，其間距不大於300mm。
排水孔槽
框下橫邊必須有至少兩個排水槽，排水槽最小尺寸為直徑5X12mm。內外側排水槽就橫向錯開50mm，同側相鄰排水槽最大間距小於60mm。
發展現狀
塑鋼型材 歐式型材目前是市場主流，但美式型材發展很快。這是由於一些出口美國的塑鋼型材生產企業拉動的。由於美式提拉窗具有活潑、美觀、結構精巧，線條細膩、極富裝飾性，高採光率、高透視率等優點,已經深得消費者的青睞。由於歐式型材在中國已經有20多年的歷史，美式型材短期內無法取代歐式型材在中國的地位。歐式型材講究的是扇包框，而美式型材則是框包扇，國內的塑鋼門窗基本都是扇包框。而彩色型材改變了塑鋼門窗以往單調的白色，能夠與建築物整體色彩完美搭配。目前彩色型材市場占有率迅速攀升，特別是一些高檔住宅小區廣泛套用。
