性質
與固體酸的催化行為有重要關係的性質是酸中心、酸強度和酸度。
①表面上的酸中心可分為B-酸與L-酸(見酸鹼催化劑)，有時還同時存在鹼中心。可用下式示意地表示氧化鋁表面上的酸中心的生成:
固體酸催化劑紅外光譜研究表明，800℃焙燒過的 γ-Al2O3表面可有五種類型的羥基，對應於五種酸強度不等的酸中心。混合氧化物表面出現酸中心，多數是由於組分氧化物的金屬離子具有不同的化合價或不同的配位數形成的。
SiO2-Al2O3的酸中心模型 (見圖)有多種模式。
固體酸催化劑②酸強度，可用哈梅特酸強度函式H0來表示固體酸的酸強度，其值愈小，表示酸強度越高。③酸度，用單位重量或單位表面積上酸中心的數目或毫摩爾數來表示，稱酸度。

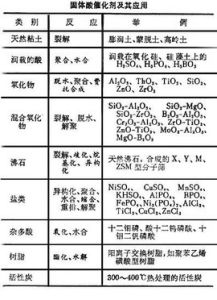

製造
固體酸催化劑種類繁多，製造方法各異。舉例如下：①天然 粘土催化劑的製造。早期用天然粘土製造石油 催化裂化催化劑，是將粘土用酸處理，然後水洗、乾燥製成。酸處理的作用是除去金屬 雜質離子,暴露矽-鋁骨架結構,並用氫離子替代原有的鈉、鈣等 陽離子。②合成的混合氧化物的製造。最有代表性的是石油 催化裂化用的 無定形矽酸鋁催化劑，可用分步 沉澱法、 共沉澱法或混合法製造。工業生產多用分步 沉澱法，在水玻璃溶液中加入H2SO4製成SiO2 水凝膠漿料,經老化製成適於充當催化劑骨架的凝膠結構。然後在 漿料中加Al2(SO4)3溶液,再用氨水使鋁沉積於SiO2 水凝膠上。過濾,濾餅加水製成漿液,噴霧乾燥成微球,然後反覆洗滌除去Na2SO4等雜質，最後乾燥。③分子篩催化劑的製造。在 無定形矽-鋁膠漿液中摻入稀土交換後的Y型分子篩，噴霧乾燥、洗滌、再乾燥即得分子篩裂化催化劑(見分子篩催化劑)。④半合成催化劑的製造。在上述分子篩催化劑上，加入一部分高嶺土與 矽鋁凝膠作載體，製成的催化劑，稱為 半合成催化劑。近年來改用矽溶膠、鋁溶膠作為粘結劑，將稀土-Y型分子篩、高嶺土粘結製成了新一代的半合成裂化催化劑。⑤潤載型固體酸催化劑的製造。將H3PO4 水溶液與硅藻土混合、乾燥、磨粉、混捏、乾燥後製得成品，可用於苯的 烷基化制 乙苯、 異丙苯，亦可用於烯烴的疊合、水合等。
