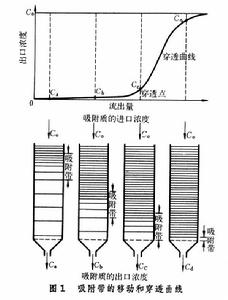

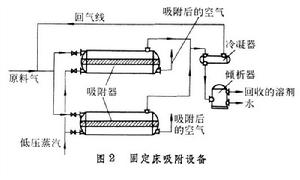

當固定床有足夠高度時,運行中的床層可分成三段（圖1）。以吸附為例，進口附近是飽和段（吸附劑已被吸附質所飽和），流體出口附近是未工作段，中間是兩相濃度均發生明顯變化的工作段（在吸附中，稱為吸附帶）。在運行過程中，工作段逐漸向下移動，當移動到床層底部時，固定床中的吸附劑已趨飽和，出口流體中溶質濃度開始急劇上升，這就是穿透點（圖中曲線上點CC）。運行到達穿透點時,就應停止吸附操作,轉入脫附操作。為維持生產過程連續進行，常用多個固定床設備,交替進行吸附和脫附（圖2）。對於浸取，則固體料層中所含溶質的量逐漸降低，當降到規定值時，即應停止浸取，通常在卸出殘渣前，需進行洗滌操作。固定床設備裝置簡單，固體顆粒不易磨損，但其操作手續繁瑣，固體顆料用量大。為使固定床達到類似於移動床傳質設備的連續逆流操作，開發出了模擬移動床,它由若干固定床層區間組成,床層成垂直或水平位置的級聯。模擬移動床內液流不斷地單方向循環，通過定期切換各種液流(如原料、產品、解吸劑和回流液)在床層區間的進出口，相當於固體作逆向移動，使床層多級區間的兩過程，接近於移動床的操作狀態。
