公司介紹
噴灌機河北農哈哈機械集團有限公司位於深澤縣北郊，公司創立於1990年，2006年組建集團公司始為現名；經過近三十年的發展，如今公司註冊資金2000萬元，占地300餘畝，其中生產車間7萬平方米，倉儲面積3萬平方米，現有員工1200餘人，年銷售額3億多元，是一處集研發、生產、加工為一體的中型生產企業。

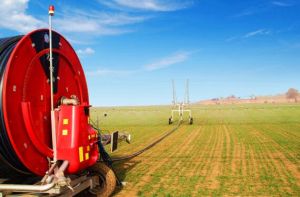

公司生產的8JP75（90）SD系列卷盤式噴（淋）灌機是眾多產品中的一種，它是採用水渦輪驅動的全機械化節水省工的噴灌設備，它具有外形緊湊、整機重量輕、連線壓力低、運行效果好，壓力損失小等優點。適用於農田、牧場、草坪、經濟作物和蔬菜等的灌溉。
簡述

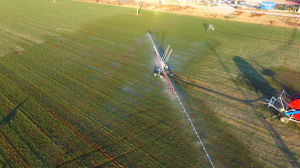

噴灌機噴灌機是將具有一定壓力的水，通過專用機具設備由噴頭噴射到空中，散成細小水滴，像下蒙蒙雨一樣均勻地灑落在田間，供給農作物和花卉苗木等植物對水分的需求。將增壓、輸水、噴灑、行走等裝置連成一個可移動的整體，稱為噴灌機。該機結構以手抬式輕型噴灌機為例說明。它主要由噴頭、噴架、出水管、動力機、噴水泵、進水管、濾網、機架等組成。動力機帶動噴水泵運轉後，泵內的葉輪在高速運轉產生的離心力作用下，葉輪流道里的水被甩向四周，壓入蝸殼，葉輪入口形成真空，水池或儲水罐的水在外界大氣壓力作用下沿吸水管被吸入，補充了這個空間，繼而被吸入的水又被葉輪甩出蝸殼，進入水管，再壓入噴頭，噴灑到田間或草場的作物上。
用途
卷盤式噴灌機能夠灌溉大面積的農田，也可以根據噴頭控制噴水量的大小，以滿足使用者對噴灌水量的不同要求，是農田節水灌溉的合適選擇。同時也適用於電廠、港口、運動場、城市綠地等需要灌溉防塵場合下的噴灑作業。
發展
進入20世紀以後，世界工業迅速發展，勞動力緊張，勞動力價格不斷上漲，提高勞動生產率是各國，尤其是已開發國家降低生產成本，保持經濟高速發展必不可少的手段，機械製造業和塑膠工業已經具備為農業生產過程提供高效的各種裝備的能力。20世紀50年代初美國發明水動圓形噴灌機，轉動一圈可灌溉50hm²以上的作物，被譽為是自從拖拉機代替耕畜以來意義最大的農業機械發明。
早在20世紀20年代，俄國人首先將管子裝在輪子上，製成了噴灌車。1935年美國出現滾移式噴灌機樣機，1950年得到廣泛推廣。
20世紀70年代歐洲一些國家，如德國、法國、奧地利等先後製成推廣一種耐高壓、耐磨損、耐拉力、耐老化的聚乙烯輸水管絞盤式噴灌機。它可以靈活地在不同地形坡度和形狀耕地進行噴灑作業，也可用於礦山、建築T地防塵噴灑。
由於圓形噴灌機是繞支軸進行圓形噴灑作業，相對於方田總是在四角留存約21%的面積噴不到水，儘管採用了地角臂裝置，進行補噴，但仍不理想。1977年後，美國公司在電動圓形噴灌機的基礎上，利用地埋導向跟蹤裝置研製出電動平移式噴灌機；美國則採用沿渠地面固定鋼索導向，研製出簡單可靠的電動平移式噴灌機導向裝置，1980年以後，這種機型才真正具有商業價值。
上述類噴灌機均為大型噴灌機械，其共同特點是高度自動化，工作效率高，非常適合大面積種植區使用。我國20世紀80年代初在一些大型國營農場引進使用不同類型大型噴灌機，並進行了研製。隨著農業現代化發展的需要，我國採用了引進與自主研製的路線發展噴灌機械，如今國產各種大型噴灌機不論在數量上還是質量上都能滿足生產的需要。
工作原理
噴灌機SD系列卷盤式噴灌機原理是：潛水泵或增壓泵產生高壓水流通過輸水管道直接進入水渦輪，高壓水流垂直衝擊葉輪葉片，極大增強水渦輪的驅動力；高壓水流經過水渦輪進入PE管，最終通過噴槍噴灑到高空，形成細小水滴落到作物上；回收動力採用扼流式水渦輪產生強勁動力，經過6檔減速齒輪箱驅動絞盤鏇轉來回收PE管。
卷盤式噴灌機在中國經歷了30多年的發展，技術創新一直停滯不前，致使在實際使用中存在許多技術缺陷，主要體現如下：
1、耗能過高：
國內卷盤式噴灌機一直採用側沖式水渦輪，側沖式水渦輪水能動力轉換率較低，約30%，導致噴灌機正常工作水壓6-8個壓，每晝夜運行20個小時需要消耗約260元電費。
2、不能澆大水：
卷盤式噴灌機澆水量大小依靠回收速度進行調節，而國內噴灌機一直採用2檔變速齒輪箱，其回收速度15米/小時以下就停止回收，造成每畝澆水量最多20立方，在乾旱季節不能滿足作物澆水需要。
3、作業效率低：
噴灌機一直使用噴槍澆水方式，22毫米口徑噴槍每小時出水量約20立方，如果每畝澆水量為20立方，每晝夜澆地約20畝。
4、受颳風天氣影響大：
噴槍噴灑方式是將高壓水流噴射到20-30米的高空中，在3-4級風天氣下，噴槍噴灑作業效果較差，頂風方向噴不到邊，水霧漂移現象嚴重。

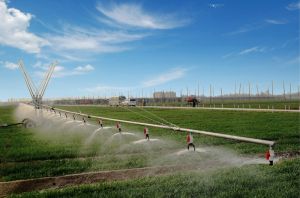

平移式噴灌機5、水份蒸發量較大：
高壓水流噴射到高空後，水流分散成小水滴，在陽光照射和風吹的作用下，約20%的水份被蒸發掉，水浪費嚴重。
6、對作物幼苗傷害嚴重：
高壓水流噴射幾十米高空後落下，衝擊力較大，特別對蔬菜、藥材、花生等幼苗的傷害嚴重，軟桿作物容易倒伏、土壤表面易板結。
7、噴灑均勻度較低：
噴槍180度鏇轉噴灑，一邊回收一邊噴灑，噴灑水紋痕跡呈斑馬紋形狀，噴灑均勻度約65%-70%之間。
技術創新是農哈哈的發展之路，服務三農是農哈哈的應盡之責。2015年，河北農哈哈公司從歐洲引進先進灌溉技術，在此基礎上進行創新，研發出SD系列適合中國農業現狀的節能、高效、節水型的卷盤平移式淋灌機，解決了國內卷盤噴灌技術重大難題，為中、小規模農業種植大戶的穩產、增產保駕護航。
SD系列產品有以下特點：
1、節約能耗：
新式淋灌機採用直衝式水渦輪，其水能動力轉化率達到70%以上，是傳統側沖式水渦輪的轉換率的約1.5倍，噴灌機正常工作水壓2.5-3.5個壓。
2、澆水量大小可調：
新型淋灌機採用6檔變速齒輪箱，回收速度調整範圍為4-105米/小時隨意可調，每畝澆水量在5-100立方任意掌控，滿足不同作物、不同季節的澆水量需求。
3、作業效率高：
配置40米噴幅、30個噴頭的插管式淋灌架進行噴灑作業，出水量每小時50立方以上，如果每畝澆水量20立方，每晝夜澆地約50畝，單台設備管控400-500畝灌溉面積。
4、抗風性能強：
噴頭離地距離較低，約1.5米，在5-6級風天氣情況下可正常噴灑作業，特別適合北方地區春季多風天氣澆水作業。
5、對幼苗無傷害及防蒸發效果明顯：
淋灌架上30個噴頭的工作水壓為0.3-0.5個壓，低壓噴灑，無霧化；噴頭離地距離低，水滴落地時間短；對作物幼苗無傷害，適合不同作物的澆水需要，同時水份蒸發少，蒸發量小於5%，節水效果明顯。
6、噴灑均勻度高：
淋灌噴灑方式是40米淋灌架平行勻速噴灑，無漏噴現象，噴灑均勻度達到95%以上。
7、躲避障礙物：
淋灌架可360度鏇轉，不用停機即可躲避田間障礙物
SD系列新型卷盤平移式淋灌機機型與配置
基準型：90-33075-45090-500。
（基準型專配）LG40插管式淋灌架介紹：是由6根單管與吊架裝置組成，噴幅40米。主吊架兩側各3根6米長單管，插入式連結，每根單管依靠2根鋼絲繩懸吊，安裝與拆卸簡單、方便。除具備淋灌架套用廣泛優點外，其最大優勢是噴幅大，噴灑均勻度高
高配型：90-33075-45090-500。
（高配型專配）LG30+10摺疊式淋灌架介紹：是由摺疊式主桁架（噴幅30米）和副噴槍（噴幅10米）組成，副噴槍可根據實際情況選擇開啟或關閉，如開啟副噴槍作業，入機壓力需增加0.1-0.2Mpa；除具備淋灌架套用廣泛的優點外，其最大優勢是使用過程中淋灌架展開和折回十分方便，1個人就可操作，特別是噴灌機轉場運輸中十分便利，節省人工和時間。
類型
噴灌機噴灌機的種類很多，機組式噴灌系統包括定噴式機組和行噴式機組兩類。定噴式噴灌機組是指噴灌機工作時，在一個固定的位置進行噴灑，達到灌水定額後，按預定好的程式移動到另一個位置進行噴灑，在灌水周期內灌完計畫的面積。行噴式噴灌機組是在噴灌過程中一邊噴灑一邊移動(或轉動)，在灌水周期內灌完計畫的面積。
定噴式機組包括手推(抬)式噴灌機、拖拉機懸掛式噴灌機、拖拉機牽引式噴灌機、滾移式噴灌機、拖拉機雙懸臂式噴灌機。
行噴式機組包括中心支軸式噴灌機、平移式噴灌機、卷盤式噴灌機。其中，卷盤式包括鋼索牽引卷盤式噴灌機、軟管牽引卷盤式噴灌機兩種。
上述各種噴灌機中，手推、手抬式是小型機組，由於它具有結構簡單、體積小、使用靈活、價格較低等特點，在我國發展噴灌技術中曾是使用最廣的機型。隨著我國集約化農業生產的發展，要求提高勞動效率，各種大中型機組將有廣闊的使用前景。

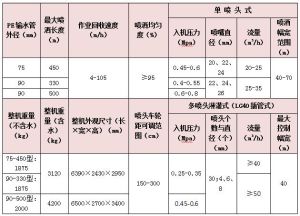

技術參數表
參數表使用注意事項
噴灌機1．使用注意事項
1）水泵啟動後，3分鐘未出水，應停機檢查。
2）水泵運行中若出現不正常現象：雜音、振動、水量下降等，應立即停機，要注意軸承溫升，其溫度不可超過75℃。
3）觀察噴頭工作是否正常，有無轉動不均勻，過快或過慢，甚至不轉動的現象。觀察轉向是否靈活，有無異常現象。
4）應儘量避免使用泥沙含量過多的水進行噴灌，否則容易磨損水泵葉輪和噴頭的噴嘴，並影響作物的生長。
5）為了適用於不同的土質和作物，需要更換噴嘴，調整噴頭轉速時，可以擰緊或放鬆搖臂彈簧來實現。搖臂是懸支在搖臂軸上的，還可以轉動調位螺釘調整搖臂頭部的入水深度來控制噴頭轉速。調整反轉的位置可以改變反轉速度。
6）噴頭轉速調整好的標誌是，在不產生地表徑流的前提下，儘量採用慢的轉動速度，一般小噴頭為1～2分鐘轉1圈，中噴頭3～4分鐘轉1圈，大噴頭5～7分鐘轉1圈。
保養注意事項

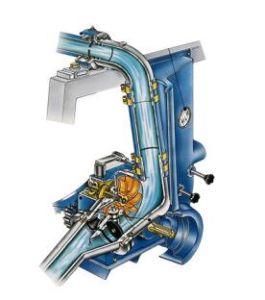

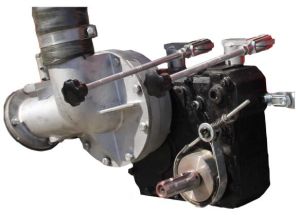

水渦輪、齒輪箱一體結構示意圖1）對機組鬆動部位應及時緊固。
2）對各潤滑部位要按時潤滑，確保潤滑良好和運轉正常。
3）機組的動力機、水泵的保養，應按有關說明書進行。
4）噴灌機組長時問停止使用時，必須將泵體內的存水放掉，拆檢水泵、噴頭，擦淨水漬，塗油裝配，進出口包好，停放在乾燥的地方保存。管道應洗淨曬乾，軟管捲成盤狀，放在陰涼乾燥處。切勿將上述機件放在有酸鹼和高溫的地方。
5）機架上的螺紋、快速接頭和易銹部位，應塗油妥善存放。
